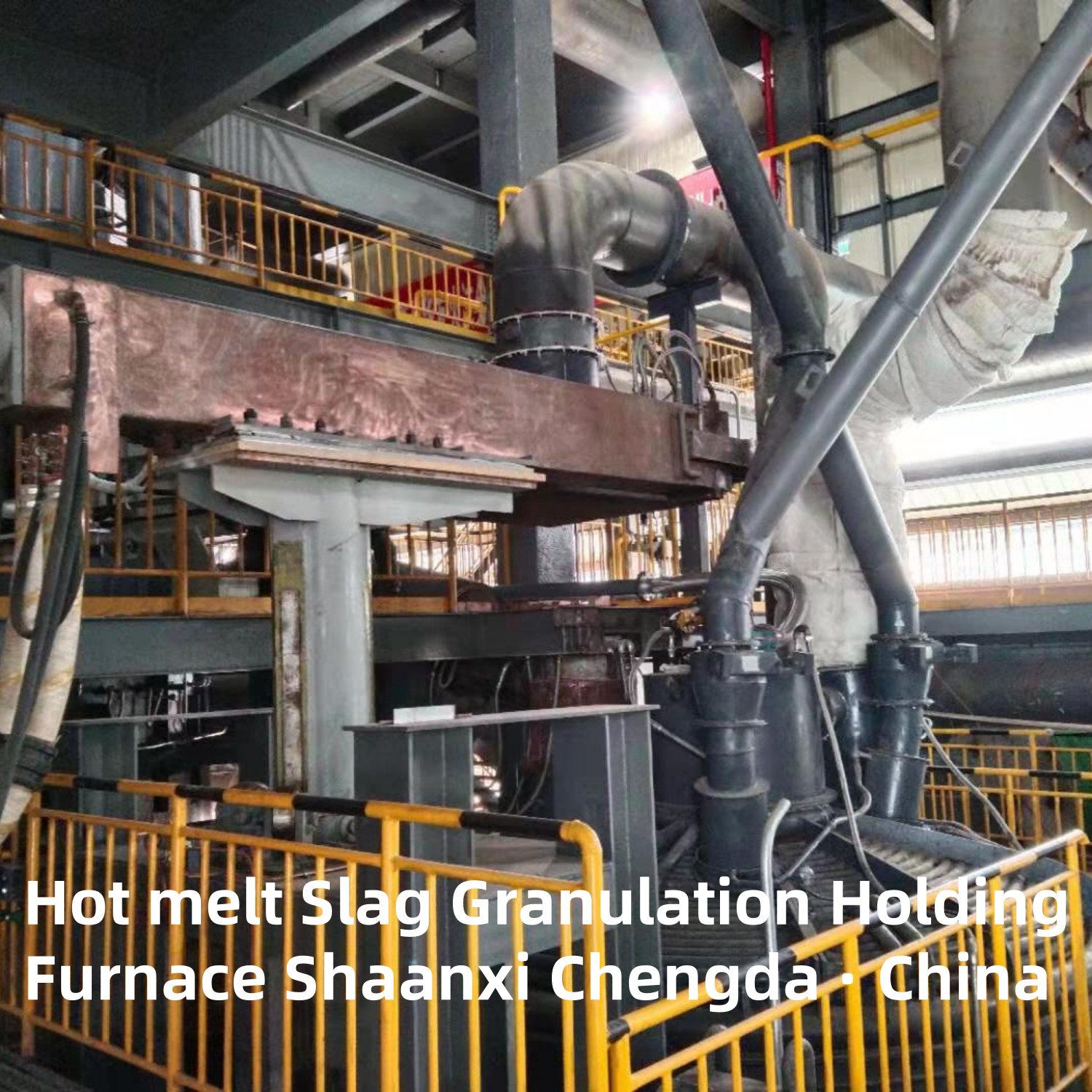

เตาเผาเก็บกรานูเลชั่นสล็อกที่ละลายร้อน (ใหม่)

เตาเผาเก็บกรานูเลชั่นสล็อกที่ละลายร้อน

การใช้อุปกรณ์

ใช้ในการรับสล็อกจากเตาอบสูงที่ละลายร้อน เป็นอุปกรณ์กันสล็อกเตาอบสูง, สถานที่เก็บรักษา, อุปกรณ์อุ่น

ภาพรวมของอุปกรณ์:

หลังจากการปล่อยค้อนของ slag จากเตาอบสูงที่ระยะสั้นถูกเก็บไว้ในอุปกรณ์ชั่วคราวมันถูกส่งไปยังอุปกรณ์การบดตามอัตราการไหลของระดับหนึ่ง เพื่อบรรลุเป้าหมายของการบดที่มั่นคงและต่อเนื่องในขณะเดียวกัน, เพื่อลดอุณหภูมิของ slag ระหว่างการเก็บรักษาชั่วคราวและมีผลต่อการ granulation ต่อไป, slag องุ่นสูงสามารถทําความร้อน.

ลักษณะสินค้า:

  การออกแบบตัวเตาอบประปาความร้อนและการปิดเตาอบ, ลดการสูญเสียความร้อนให้น้อยที่สุด, เพิ่มการใช้งานการทําความร้อนก่อน

ปริมาตรและตัวชี้วัดหลัก:

1, จํานวนคลังเก็บคัน: ประมาณ 75 ตัน
2, ความจุ 30 ~ 60 ตัน/ชั่วโมง
3, อุณหภูมิการปล่อยค้อนของ slag 1420 °C
4, อุณหภูมิ slag ~ 1500°C (ต้องวัด)
5, ความจุในการทําความร้อน: ความสูงของอุณหภูมิสูงสุดในชั่วโมงของ slag 50 °C;
6, ความต้องการในการระบายความร้อนของส่วนตัวเตาอบ (การทํางานปกติ):
อุณหภูมิผนังเตาอบ: ≤ 80°C
อุณหภูมิสูงสุด: ≤ 120°C
อุณหภูมิด้านล่างของเตาอบ: ≤ 80°C

คําอธิบายโครงสร้างอุปกรณ์:

1. ร่างเตาอบ

2. ผนังเตาอบ

3. น้ําเย็นการควบคุมการไหลของกระบอกเลื่อน

4. หมวกปิดเตาเก็บความร้อนและอุปกรณ์แขวน

5ระบบยกอิเล็กตรอด ระบบไฮดรอลิก

7ระบบเครือข่ายสั้น

8.ถังน้ําและเครื่องระบายน้ํา

9อุปกรณ์การเข้าสล็อก

10.ช่องออกควันที่เย็นด้วยน้ํา

11เครื่องเปิดเตาอบ

12เครื่องแปลงเตาไฟฟ้า

13.กระเป๋าปุ่มสวิทช์ความดันสูง

14ระบบควบคุมเตาไฟฟ้า
