โฟนไฟฟ้าหญ้าแร่ โฟนไฟฟ้าหญ้าหิน - โฟนหญ้าหิน AC ((ใหม่)

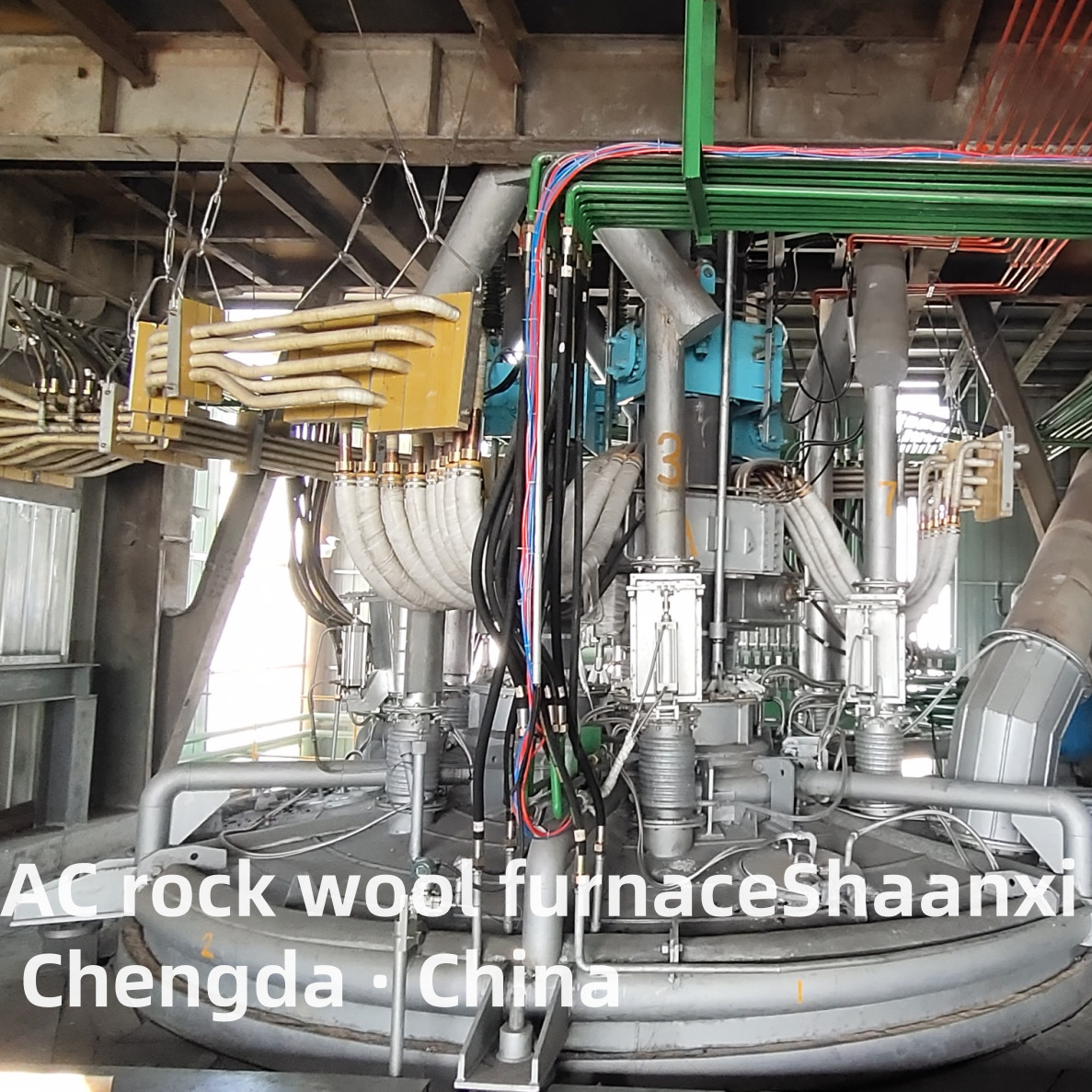

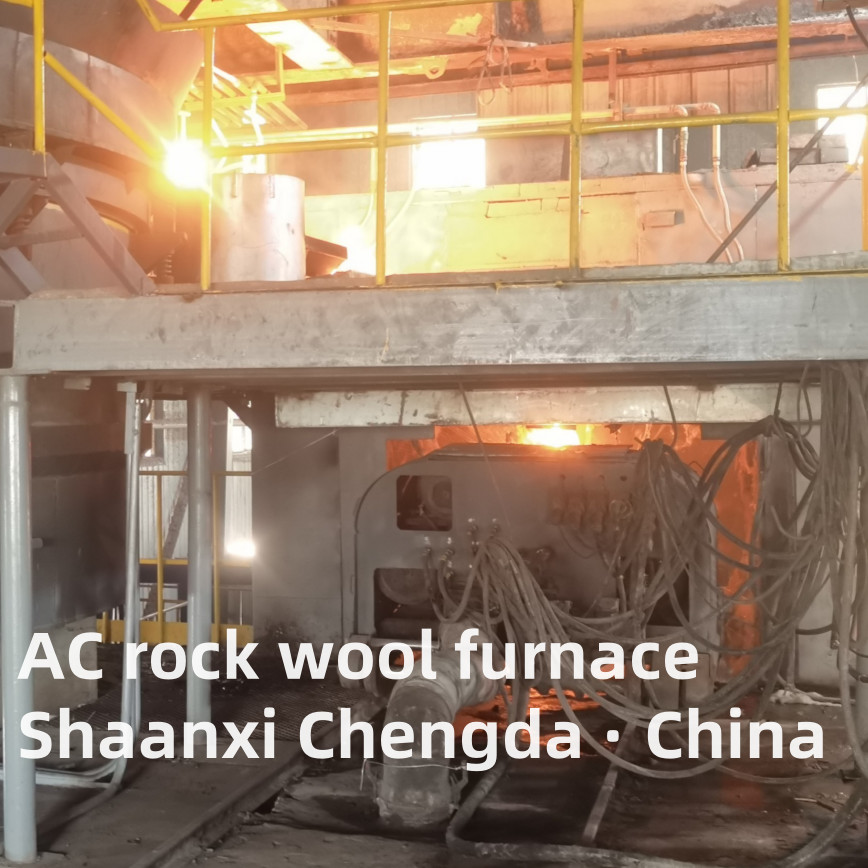

เตาหลอมไฟฟ้าขนสัตว์แร่, เตาหลอมขนสัตว์ร็อคแบบ AC

การประยุกต์ใช้อุปกรณ์:

  อุปกรณ์นี้ใช้ในการหลอมเพื่อผลิตขนสัตว์ร็อคจากหินบะซอลต์, ตะกรัน, โดโลไมต์ และวัสดุเสริม หลังจากให้ความร้อนฉนวนที่เป็นเนื้อเดียวกัน ควบคุมอุณหภูมิและการไหลของสารละลายที่ส่งไปยังเครื่องหมุนเหวี่ยง ผลิตขนสัตว์ร็อคอย่างต่อเนื่อง

ภาพรวมกระบวนการ:

  แร่บะซอลต์และวัสดุเสริมเป็นวัตถุดิบหลักของเตาหลอมไฟฟ้าขนสัตว์ร็อค หลังจากอบแห้งด้วยระบบอบแห้ง วัตถุดิบที่เตรียมไว้จะถูกโหลดเข้าไปในถังสูงของเตาหลอมผ่านระบบป้อนเพื่อจัดเก็บ หลังจากวัดและชั่งน้ำหนักวัตถุดิบผ่านระบบกระจาย วัตถุดิบจะถูกลดลงในเตาหลอมโดยท่อป้อนในเตาหลอม และวัสดุบางจะถูกให้ความร้อนอย่างต่อเนื่องด้วยพลังงานไฟฟ้าสำหรับการหลอมอาร์คจม หลังจากหลอมละลายเพื่อให้เป็นไปตามข้อกำหนดด้านอุณหภูมิ วัสดุบางจะถูกปล่อยผ่านทางออกตะกรันและเข้าสู่เครื่องหมุนเหวี่ยงเพื่อทำผลิตภัณฑ์ขนสัตว์ร็อค

คุณสมบัติโครงสร้าง:

(1) ความยืดหยุ่นในการทำงานของอุปกรณ์แข็งแกร่ง การไหลของตะกรันสามารถควบคุมได้ การทำงานง่าย;
(2) ใช้วิธีการควบคุมอิมพีแดนซ์ขั้นสูงและแนะนำการตอบสนองอุณหภูมิ;
(3) ระบบอัตโนมัติระดับสูง การควบคุมกระบวนการหลอมทั้งหมดแบบรวมศูนย์;
(4) ความเร็วในการหลอมเร็ว การป้อนอย่างต่อเนื่อง การปล่อยอย่างต่อเนื่อง;
(5) กระบวนการหลอมละลายโดยไม่มีโค้ก;
(6) ประสิทธิภาพของอุปกรณ์มีเสถียรภาพและสามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 24 ชั่วโมง;
(7) ของเสียจากการผลิตสามารถนำกลับมาใช้ใหม่ได้ ส่งผลให้มีของเสียน้อยลง;
(8) ก๊าซไอเสียง่ายต่อการกู้คืนและการปล่อยมีขนาดเล็ก (ส่วนใหญ่สำหรับเขม่า 350mg/m²);

แผนผังกระบวนการ:

พารามิเตอร์และตัวบ่งชี้หลัก:

1 ความจุเตาหลอม ~ 55t
2 เส้นผ่านศูนย์กลางเปลือก Φ6000
3 ความสูงเปลือก 4000 มม.
4 เส้นผ่านศูนย์กลางอิเล็กโทรด Φ450mm
5 วงกลมศูนย์กลางอิเล็กโทรด Φ1450mm
6. ความจุพิกัดหม้อแปลง 7000 KVA

ดัชนีประสิทธิภาพ:
1 ผลผลิตต่อชั่วโมง (ผลิตภัณฑ์สำเร็จรูป) 5 ~ 6 ตัน
2 การใช้พลังงานต่อตันของผลิตภัณฑ์ (ผลิตภัณฑ์สำเร็จรูป) ≤1100KWh/T
3 การใช้พลังงานฉนวนระยะยาวของเตาหลอมไฟฟ้า 700-800KWh/h

1. คำจำกัดความหลัก & ฟังก์ชันหลัก

1.1 คำจำกัดความ

1.2 ฟังก์ชันหลัก

• การหลอมละลายที่อุณหภูมิสูงอย่างมีประสิทธิภาพ: เทคโนโลยีรักษาเสถียรภาพอาร์คที่ได้รับการอัพเกรดช่วยให้มั่นใจได้ถึงการเพิ่มขึ้นของอุณหภูมิอย่างรวดเร็ว (อุณหภูมิหลอมละลายสูงถึง 1700℃) ลดรอบการหลอมละลายลง 10-15% เมื่อเทียบกับรุ่นดั้งเดิม การหลอมวัตถุดิบให้สมบูรณ์ช่วยขจัดสิ่งเจือปนที่เป็นผลึก ปรับปรุงความบริสุทธิ์ของตะกรันหลอมเหลว (ปริมาณสิ่งเจือปน ≤0.8%)
• การทำให้เป็นเนื้อเดียวกันของตะกรันหลอมเหลว: การจัดเรียงอิเล็กโทรดและโครงสร้างตัวเตาหลอมที่ปรับให้เหมาะสมช่วยเพิ่มการพาความร้อนตามธรรมชาติและผลกระทบจากการกวนของตะกรันหลอมเหลว ทำให้มั่นใจได้ถึงอุณหภูมิที่สม่ำเสมอ (ความแตกต่างของอุณหภูมิ ≤±15℃) และองค์ประกอบทางเคมี และความหนืดที่เสถียร (1.2-2.8 Pa·s) เพื่อตอบสนองความต้องการของการก่อตัวของเส้นใยอย่างต่อเนื่อง
• การอนุรักษ์พลังงาน & การลดการปล่อยมลพิษ: ใช้หม้อแปลงแกนเหล็กประสิทธิภาพสูงและเครือข่ายสั้นที่มีความต้านทานต่ำ เพิ่มประสิทธิภาพความร้อนเป็น ≥78% (สูงกว่าเตาหลอม AC แบบดั้งเดิม 8-10%) การใช้พลังงานต่อตันของตะกรันหลอมเหลวลดลง 15-20% พร้อมด้วยระบบฟอกก๊าซไอเสียและระบบกู้คืนความร้อนเหลือทิ้งที่มีประสิทธิภาพ บรรลุการรีไซเคิลพลังงานและการปล่อยมลพิษต่ำ
• การทำงานที่เสถียรอัจฉริยะ: ผสานรวมระบบควบคุมอัจฉริยะ PLC ขั้นสูง ตระหนักถึงการตรวจสอบแบบเรียลไทม์และการปรับพารามิเตอร์หลักโดยอัตโนมัติ (อุณหภูมิเตาหลอม กระแส/แรงดัน ระดับตะกรันหลอมเหลว) รองรับการทำงานระยะไกลและการเตือนภัยล่วงหน้าของความผิดพลาด ทำให้มั่นใจได้ถึงการผลิตอย่างต่อเนื่องตลอด 24 ชั่วโมงทุกวัน
• การใช้ประโยชน์จากทรัพยากรของเสีย: เข้ากันได้กับวัตถุดิบที่หลากหลาย รวมถึงของเสียแข็งจากอุตสาหกรรม เช่น ตะกรันโลหะวิทยาและกากแร่ ตระหนักถึง "ของเสียสู่ขุมทรัพย์" และลดต้นทุนวัตถุดิบในขณะที่ตอบสนองต่อนโยบายการคุ้มครองสิ่งแวดล้อม

2. โครงสร้างหลัก & หลักการทางเทคนิค

2.1 ส่วนประกอบหลัก

2.2 หลักการทางเทคนิค

1. ขั้นตอนการป้อน: วัตถุดิบ (หินบะซอลต์ ตะกรันโลหะวิทยา ฯลฯ) ถูกบดและคัดแยกเป็น 5-30 มม. จากนั้นขนส่งไปยังตัวเตาหลอมผ่านระบบป้อนอาหารอัจฉริยะแบบปิดผนึกด้วยความเร็วคงที่
2. ขั้นตอนการจุดระเบิด & การให้ความร้อน: ระบบจ่ายไฟ AC ส่งออกไฟฟ้าแรงดันต่ำ กระแสสูงไปยังอิเล็กโทรดกราไฟต์สามตัว อาร์คถูกสร้างขึ้นระหว่างปลายอิเล็กโทรดและวัตถุดิบ ปล่อยความร้อนจำนวนมากเพื่อหลอมวัตถุดิบอย่างรวดเร็ว
3. ขั้นตอนการทำให้เป็นเนื้อเดียวกันของตะกรันหลอมเหลว: ภายใต้การทำงานของความร้อนจากอาร์คและการพาความร้อนตามธรรมชาติ ตะกรันหลอมเหลวจะถูกกวนอย่างเต็มที่ ทำให้มั่นใจได้ถึงอุณหภูมิและองค์ประกอบทางเคมีที่สม่ำเสมอ ระบบควบคุมอุณหภูมิอัจฉริยะรักษาสภาพตะกรันหลอมเหลวที่ 1550-1650℃ (ปรับได้ตามลักษณะของวัตถุดิบ)
4. ขั้นตอนการปล่อย & การก่อตัวของเส้นใย: ตะกรันหลอมเหลวไหลออกอย่างเสถียรผ่านช่องล้นหรือช่องแตะ จากนั้นจะถูกส่งไปยังเครื่องหมุนเหวี่ยงแบบแรงเหวี่ยงเพื่อสร้างเส้นใยด้วยความเร็วสูง ก่อตัวเป็นเส้นใยขนสัตว์ร็อคที่มีความหนาสม่ำเสมอ
5. ขั้นตอนการกู้คืนความร้อนเหลือทิ้ง & การบำบัดก๊าซไอเสีย: ก๊าซไอเสียอุณหภูมิสูงที่เกิดจากการหลอมละลายจะถูกทำให้เย็นลงด้วยเครื่องแลกเปลี่ยนความร้อน (กู้คืนความร้อนเหลือทิ้ง) จากนั้นจะถูกทำให้บริสุทธิ์โดยตัวเก็บฝุ่นและอุปกรณ์กำจัดซัลเฟอร์ไดออกไซด์เพื่อให้เป็นไปตามมาตรฐานการปล่อยมลพิษก่อนที่จะถูกปล่อยออก

3. พารามิเตอร์ทางเทคนิคหลัก

4. คุณสมบัติของผลิตภัณฑ์ (การอัพเกรดใหม่)

• ประสิทธิภาพการใช้พลังงานที่สูงขึ้น: หม้อแปลงประหยัดพลังงานและเครือข่ายสั้นที่มีความต้านทานต่ำช่วยลดการสูญเสียพลังงาน ประสิทธิภาพความร้อนเพิ่มขึ้น 8-10% เมื่อเทียบกับเตาหลอม AC แบบดั้งเดิม ลดต้นทุนการผลิตลงอย่างมาก
• ประสิทธิภาพที่เสถียรและเชื่อถือได้: การจัดเรียงอิเล็กโทรดและเทคโนโลยีรักษาเสถียรภาพอาร์คที่ปรับให้เหมาะสมช่วยให้มั่นใจได้ถึงการปล่อยอาร์คที่เสถียร ลดการบริโภคอิเล็กโทรด (2-3 กก./ตัน ตะกรันหลอมเหลว) และยืดอายุการใช้งานของซับในทนไฟ ปรับปรุงอัตราการทำงานของอุปกรณ์
• การทำงานอัจฉริยะ: การควบคุมอัจฉริยะตลอดกระบวนการตระหนักถึงการปรับพารามิเตอร์อัตโนมัติและการตรวจสอบระยะไกล ฟังก์ชันเตือนความผิดพลาดช่วยลดเวลาในการบำรุงรักษา ทำให้มั่นใจได้ถึงการผลิตอย่างต่อเนื่อง
• การปรับตัวของวัตถุดิบที่แข็งแกร่ง: เข้ากันได้กับหินบะซอลต์ ไดอะเบส ตะกรันโลหะวิทยา กากแร่ และวัตถุดิบอื่นๆ การปรับพารามิเตอร์การหลอมละลายที่ยืดหยุ่นเพื่อตอบสนองความต้องการในการหลอมละลายวัตถุดิบที่แตกต่างกัน
• เป็นมิตรต่อสิ่งแวดล้อม & คาร์บอนต่ำ: ระบบฟอกก๊าซไอเสียที่มีประสิทธิภาพช่วยให้การปล่อยมลพิษเกือบเป็นศูนย์ การกู้คืนความร้อนเหลือทิ้งตระหนักถึงการรีไซเคิลพลังงาน ตอบสนองต่อนโยบายการคุ้มครองสิ่งแวดล้อมที่เข้มงวดทั่วโลก
• คุ้มค่า & บำรุงรักษาง่าย: เทคโนโลยี AC ที่ครบวงจร โครงสร้างที่เรียบง่าย และส่วนประกอบมาตรฐานช่วยลดความยากในการบำรุงรักษาและต้นทุนอะไหล่ รอบการทดสอบการใช้งานสั้นและการคืนทุนที่รวดเร็ว

5. สถานการณ์การใช้งาน

• การผลิตขนสัตว์ร็อค/ขนสัตว์แร่: อุปกรณ์หลอมหลักสำหรับผู้ผลิตวัสดุฉนวน ผลิตแผ่นขนสัตว์ร็อค ผ้าห่ม ท่อ และผลิตภัณฑ์อื่นๆ ที่ใช้กันอย่างแพร่หลายในอุตสาหกรรมก่อสร้าง ปิโตรเคมี พลังงาน และการขนส่ง
• การใช้ประโยชน์จากของเสียแข็งจากอุตสาหกรรม: การบำบัดตะกรันโลหะวิทยา (ตะกรันการผลิตเหล็ก ตะกรันการถลุงโลหะที่ไม่ใช่เหล็ก) กากแร่ และของเสียแข็งจากอุตสาหกรรมอื่นๆ เปลี่ยนให้เป็นวัตถุดิบขนสัตว์ร็อคที่มีมูลค่าสูง สอดคล้องกับแนวโน้มการพัฒนาเศรษฐกิจหมุนเวียน
• อุตสาหกรรมวัสดุก่อสร้างคาร์บอนต่ำ: ให้การสนับสนุนการหลอมวัตถุดิบคุณภาพสูงสำหรับอาคารสีเขียว ผลิตผลิตภัณฑ์ขนสัตว์ร็อคที่ทนไฟ ฉนวนกันความร้อน และดูดซับเสียง เพื่อให้เป็นไปตามมาตรฐานอาคารคาร์บอนต่ำ
• โครงการฉนวนขนาดใหญ่: อุปกรณ์สนับสนุนสำหรับโครงการขนาดใหญ่ เช่น รถไฟความเร็วสูง ทางหลวง และเวิร์กช็อปอุตสาหกรรม จัดหาวัสดุขนสัตว์ร็อคที่มีเสถียรภาพและมีคุณภาพสูงสำหรับโครงการฉนวนกันความร้อนและป้องกันอัคคีภัย

6. ข้อได้เปรียบในการแข่งขัน

• เทคโนโลยีหลักที่ได้รับการอัพเกรด: เทคโนโลยีรักษาเสถียรภาพอาร์ค AC ที่ปรับให้เหมาะสมและการออกแบบประหยัดพลังงาน สร้างสมดุลระหว่างประสิทธิภาพและความคุ้มค่า เหมาะสำหรับองค์กรผลิตขนสัตว์ร็อคขนาดกลางและขนาดใหญ่
• ความน่าเชื่อถือที่พิสูจน์แล้ว: เทคโนโลยี AC ที่ครบวงจรและมีเสถียรภาพ พร้อมกรณีการใช้งานที่ประสบความสำเร็จหลายพันกรณีในตลาดในประเทศและต่างประเทศ อัตราการทำงานของอุปกรณ์ ≥95%
• การรับรองและการปฏิบัติตามมาตรฐานสากล: ผลิตภัณฑ์ผ่านการรับรอง CE, ISO 9001, ISO 14001 และการรับรองสากลอื่นๆ เป็นไปตามมาตรฐานทางเทคนิคและสิ่งแวดล้อมในยุโรป เอเชียตะวันออกเฉียงใต้ แอฟริกา และภูมิภาคอื่นๆ
• โซลูชันที่ปรับแต่งได้: ให้การออกแบบอุปกรณ์และการเพิ่มประสิทธิภาพกระบวนการส่วนบุคคลตามลักษณะของวัตถุดิบ ความสามารถในการผลิต และความต้องการของผลิตภัณฑ์ของผู้ใช้ รวมถึงความจุเตาหลอม การกำหนดค่าพลังงาน และระบบกู้คืนความร้อนเหลือทิ้ง
• บริการหลังการขายที่ครอบคลุม: ให้บริการแบบครบวงจร รวมถึงการติดตั้งอุปกรณ์ การทดสอบการใช้งาน การฝึกอบรมการปฏิบัติงาน และการสนับสนุนด้านเทคนิคในต่างประเทศ บริการออนไลน์ตลอด 24 ชั่วโมงและการจัดหาอะไหล่ทันเวลาช่วยให้มั่นใจได้ถึงการผลิตที่ไม่หยุดชะงัก
