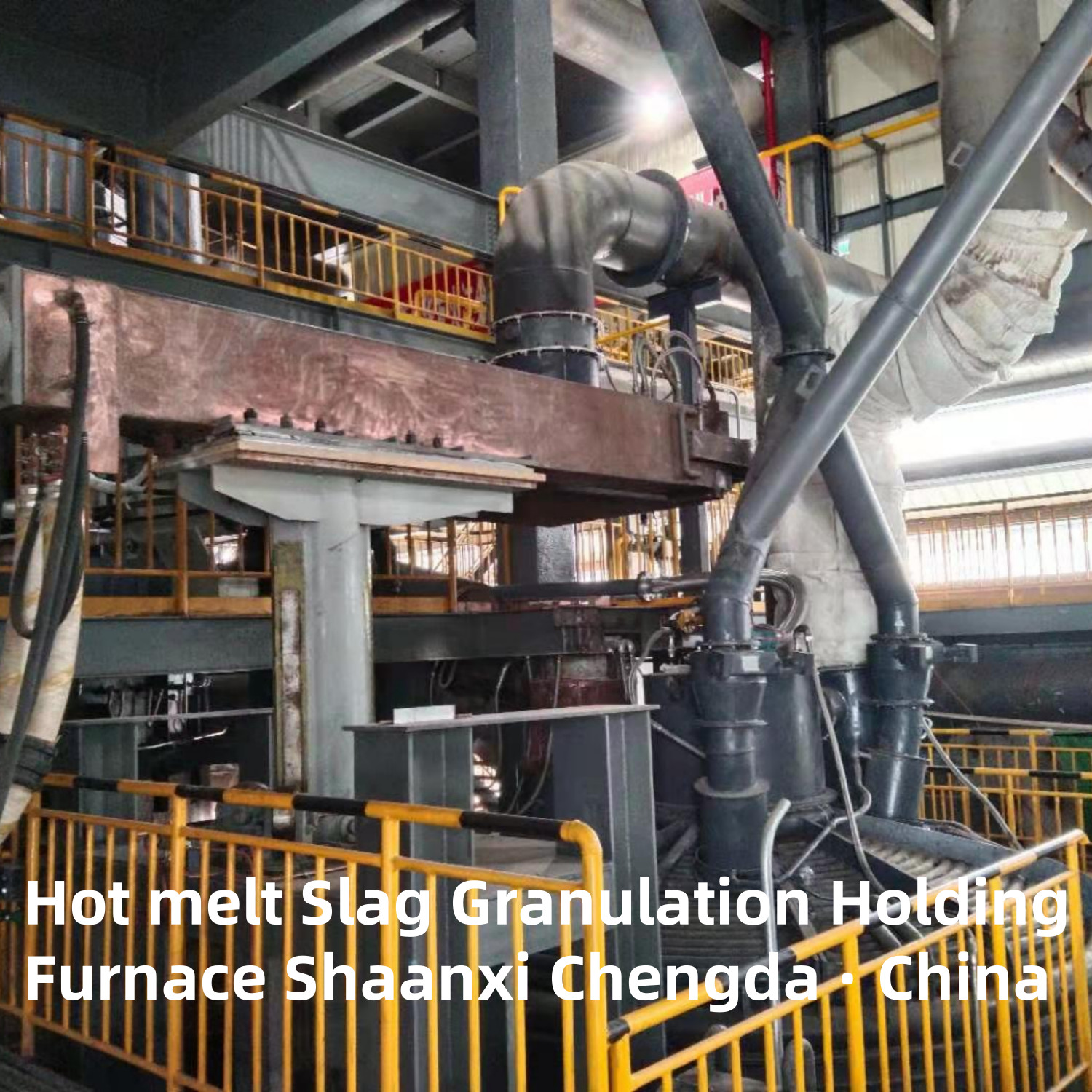

อุปกรณ์เตาหลอมเม็ดตะกรันแบบ Hot Melt

เตาหลอมเม็ดตะกรันแบบหลอมเหลว

การใช้งานอุปกรณ์:

  ใช้รับตะกรันหลอมเหลวจากเตาหลอมระเบิด เช่น ฉนวนตะกรันเตาหลอมระเบิด การจัดเก็บ และสิ่งอำนวยความสะดวกในการทำความร้อน

ภาพรวมอุปกรณ์:

  หลังจากปล่อยตะกรันเตาหลอมระเบิดเป็นระยะๆ จะถูกเก็บไว้ในอุปกรณ์ชั่วคราว จากนั้นจะถูกส่งไปยังอุปกรณ์ทำเม็ดตามอัตราการไหลที่แน่นอน เพื่อให้บรรลุวัตถุประสงค์ของการทำเม็ดอย่างต่อเนื่องและมั่นคง ในเวลาเดียวกัน เพื่อลดอุณหภูมิตะกรันในระหว่างการจัดเก็บชั่วคราวและส่งผลกระทบต่อการทำเม็ดในภายหลัง ตะกรันเตาหลอมระเบิดสามารถถูกทำให้ร้อนได้

คุณสมบัติของผลิตภัณฑ์:

  การออกแบบตัวเตาและฝาครอบฉนวนความร้อน ลดการสูญเสียความร้อน เพิ่มการใช้ความร้อนล่วงหน้าให้สูงสุด

พารามิเตอร์และตัวบ่งชี้หลัก:

1, ปริมาณการจัดเก็บตะกรัน: ประมาณ 75 ตัน;
2, ความจุตะกรัน 30 ~ 60 ตัน/ชั่วโมง;
3, อุณหภูมิการปล่อยตะกรัน ≧1420℃;
4, อุณหภูมิตะกรัน ~ 1500℃ (รอการวัด);
5, ความสามารถในการทำความร้อน: อุณหภูมิตะกรันเพิ่มขึ้นสูงสุดต่อชั่วโมง ≧50℃;
6, ข้อกำหนดการกระจายความร้อนของตัวเตา (การทำงานปกติ):
  อุณหภูมิผนังเตา: ≤ 80℃;
  อุณหภูมิด้านบน: ≤120℃;
  อุณหภูมิก้นเตา: ≤ 80℃.

คำอธิบายโครงสร้างอุปกรณ์:

1. ตัวเตา;

2. ซับในเตา;

3. หัวฉีดเลื่อนควบคุมการไหลระบายความร้อนด้วยน้ำ;

4. ฝาครอบเตาหลอมความร้อนและการแขวนอุปกรณ์;

5. ระบบยกขั้วไฟฟ้า; 6, ระบบไฮดรอลิก;

7. ระบบเครือข่ายสั้น;

8. ถังเก็บน้ำและเครื่องจ่ายน้ำ;

9. อุปกรณ์ทางเข้าตะกรัน;

10. ช่องระบายควันระบายความร้อนด้วยน้ำ;

11. เครื่องเปิดเตา;

12. หม้อแปลงไฟฟ้าเตาหลอมไฟฟ้า;

13. ตู้สวิตช์แรงดันไฟฟ้าสูง;

14. ระบบควบคุมเตาหลอมไฟฟ้า

ฟังก์ชันอุปกรณ์

• การรับและจัดเก็บตะกรัน: ใช้รับตะกรันหลอมเหลวจากเตาหลอมระเบิดหรืออุปกรณ์หลอมอื่นๆ และจัดเก็บไว้ชั่วคราวเพื่อบัฟเฟอร์การปล่อยตะกรันเป็นระยะๆ และจัดหาแหล่งตะกรันอย่างต่อเนื่องสำหรับกระบวนการทำเม็ดในภายหลัง
• การรักษาความร้อนและการควบคุมอุณหภูมิ: โดยการใช้มาตรการรักษาความร้อนและอุปกรณ์ทำความร้อนที่มีประสิทธิภาพ อุณหภูมิของตะกรันจะถูกรักษาไว้ในระดับที่ค่อนข้างสูง (เช่น สูงกว่า 1400°C) ซึ่งจะช่วยป้องกันไม่ให้ตะกรันแข็งตัวในระหว่างการจัดเก็บและรับประกันสภาพคล่อง ซึ่งเอื้อต่อการดำเนินการทำเม็ดในภายหลัง
• การปล่อยที่ควบคุม: ตามข้อกำหนดการผลิตของระบบทำเม็ด ตะกรันในเตาจะถูกปล่อยออกในอัตราการไหลและความเร็วที่แน่นอน เพื่อให้มั่นใจถึงความเสถียรและคุณภาพของกระบวนการทำเม็ด

องค์ประกอบโครงสร้าง

• ตัวเตา: โครงสร้างตัวเตารวมถึงเปลือกเตา ซับใน ฯลฯ เปลือกเตาทำจากแผ่นเหล็กเพื่อให้มั่นใจถึงความแข็งแรงและความมั่นคงของตัวเตา ซับในประกอบด้วยวัสดุทนไฟหลายชั้น ตัวอย่างเช่น ซับในด้านข้างของเตาอาจรวมถึงชั้นกระดานใยหิน ชั้นวัสดุอัด และชั้นอิฐคาร์บอนจากภายนอกเข้าไปด้านใน และด้านล่างของเตาประกอบด้วยชั้นอิฐอะลูมินาสูง ชั้นรวมทนไฟ และชั้นอิฐคาร์บอน โครงสร้างนี้สามารถลดการสูญเสียความร้อนได้อย่างมีประสิทธิภาพและปรับปรุงอายุการใช้งานของซับในเตา
• ระบบทำความร้อน: มักใช้การทำความร้อนด้วยไฟฟ้า - อาร์คหรือวิธีการทำความร้อนด้วยไฟฟ้าอื่นๆ ระบบยกขั้วไฟฟ้าเป็นส่วนสำคัญของการทำความร้อนด้วยไฟฟ้า - อาร์ค ซึ่งสามารถปรับตำแหน่งของขั้วไฟฟ้าเพื่อควบคุมกำลังความร้อนและพื้นที่ทำความร้อน เพื่อให้มั่นใจถึงความร้อนที่สม่ำเสมอของตะกรันในเตา
• อุปกรณ์ทางเข้าและทางออกตะกรัน: อุปกรณ์ทางเข้าตะกรันใช้เชื่อมต่อกับอุปกรณ์แตะตะกรันของเตาหลอมต้นน้ำ เพื่อให้มั่นใจว่าตะกรันหลอมเหลวจะเข้าสู่เตาหลอมได้อย่างราบรื่น อุปกรณ์ทางออกตะกรันติดตั้งหัวฉีดเลื่อนควบคุมการไหลระบายความร้อนด้วยน้ำหรืออุปกรณ์ควบคุมการไหลอื่นๆ เพื่อควบคุมอัตราการไหลของการปล่อยตะกรันได้อย่างแม่นยำ
• ระบบเสริม: รวมถึงระบบไฮดรอลิก ระบบเครือข่ายสั้น ระบบระบายความร้อนด้วยน้ำ อุปกรณ์ไฟฟ้า และระบบควบคุม ระบบไฮดรอลิกใช้ขับเคลื่อนอุปกรณ์ยกขั้วไฟฟ้าและส่วนที่เคลื่อนย้ายได้อื่นๆ ระบบเครือข่ายสั้นมีหน้าที่ส่งพลังงานไฟฟ้า ระบบระบายความร้อนด้วยน้ำใช้ในการระบายความร้อนให้กับส่วนประกอบสำคัญ เช่น ขั้วไฟฟ้าและฝาครอบเตา เพื่อป้องกันความร้อนสูงเกินไป อุปกรณ์ไฟฟ้าและระบบควบคุมใช้ในการควบคุมกระบวนการทำงานทั้งหมดของอุปกรณ์ รวมถึงการควบคุมอุณหภูมิ การควบคุมการเคลื่อนที่ของขั้วไฟฟ้า และการควบคุมการปล่อยตะกรัน

ลักษณะทางเทคนิค

• ความจุในการจัดเก็บตะกรันขนาดใหญ่: โดยทั่วไป ความจุในการจัดเก็บตะกรันสามารถเข้าถึงได้ประมาณ 75 ตัน และความสามารถในการจัดการตะกรันคือ 30 - 60 ตันต่อชั่วโมง ซึ่งสามารถตอบสนองความต้องการในการผลิตของระบบทำเม็ดขนาดใหญ่และขนาดกลาง
• การสูญเสียความร้อนต่ำ: ตัวเตาและฝาครอบเตาหลอมความร้อนช่วยลดการสูญเสียความร้อน และประสิทธิภาพในการรักษาความร้อนนั้นยอดเยี่ยม ตัวอย่างเช่น เมื่ออุปกรณ์ทำงานตามปกติ อุณหภูมิผนังเตาคือ ≤ 80°C และอุณหภูมิด้านบนคือ ≤ 120°C
• ประสิทธิภาพการเพิ่มอุณหภูมิที่ดี: มีความสามารถในการทำความร้อนในระดับหนึ่ง และการเพิ่มขึ้นของอุณหภูมิสูงสุดต่อชั่วโมงของตะกรันสามารถ ≥ 50°C ซึ่งสามารถเพิ่มอุณหภูมิตะกรันได้อย่างรวดเร็วไปยังช่วงที่ต้องการและรักษาเสถียรภาพของอุณหภูมิตะกรัน
