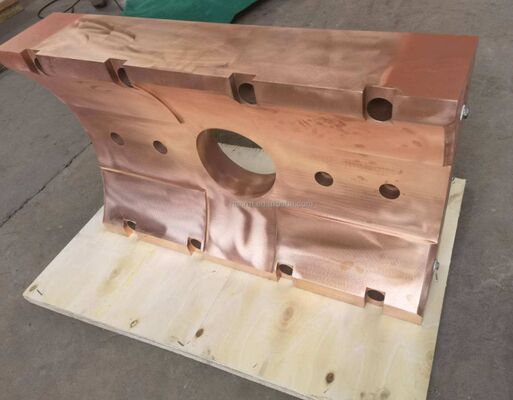

ขากรรไกรสัมผัสทองแดงสำหรับแขนนำไฟฟ้าของขั้วไฟฟ้าสำหรับเตาหลอมอาร์คไฟฟ้า EAF LRF

ฟังก์ชันและการใช้งาน

ลักษณะโครงสร้าง

• โครงสร้างพื้นฐาน: ปกติจะประกอบด้วยร่างพื้นฐานที่มีพื้นหลังใกล้แขนอิเล็กทรอนด์, หน้าหน้าที่มองไปยังอิเล็กทรอนด์, หน้าปลายแรก, หน้าปลายสอง,และอย่างน้อย 1 หน้าด้านแรกและ 1 หน้าด้านหลังมีพื้นผิวสัมผัสสองด้านบนพื้นผิวด้านหน้า, ซึ่งเป็นกระจก - symmetric และขยาย axially ตลอดร่างกายฐาน.
• ระบบช่องเย็น: เพื่อให้แน่ใจว่าการทํางานปกติของมันในสภาพแวดล้อมอุณหภูมิสูง ช่องคอสัมผัสทองแดงมีระบบช่องลดความเย็น ซึ่งมีช่องเข้าของน้ําเย็น,ช่องออกของน้ําเย็นและหลายช่องช่องเย็นขยายตัวทางแกนและ radially ผ่านตัวฐานกว้างของช่องลดความเย็นโดยทั่วไปอยู่ในช่วง 4.0 ถึง 16.0 มิลลิเมตร และช่องลดความเย็นถูกสร้างขึ้นโดยหลุมลึกเปิดข้างเดียวซึ่งสามารถระบายความร้อนได้อย่างมีประสิทธิภาพและปรับปรุงผลการเย็น.

การ เลือก วัสดุ

• สายเหล็ก: ปกติจะเลือกสกัดทองแดง เช่น สกัดทองแดงโครม สกัดทองแดงซึ่งสามารถตอบสนองความต้องการของการส่งไฟฟ้าระดับสูง และการใช้งานระยะยาวในสภาพแวดล้อมอุณหภูมิสูง.
• แผ่นประกอบทองแดง - เหล็ก: บางช่องคอติดต่อทองแดงถูกทําจากแผ่นประกอบทองแดง-เหล็ก ชั้นทองแดงใช้ในการนําไฟ และชั้นเหล็กใช้ในการรับแรงกลไกต่างๆซึ่งรวมข้อดีของการนําไฟฟ้าสูงของทองแดงและความแข็งแรงทางกลสูงของเหล็ก.

ความต้องการการทํางาน

• การนําไฟฟ้า: ต้องการความต้านทานการสัมผัสที่ต่ํา เพื่อให้การถ่ายทอดพลังงานไฟฟ้าที่มีประสิทธิภาพและลดการสูญเสียพลังงานความต้านทานต่อการสัมผัสระหว่างแผ่นการเปลี่ยนแปลงประกอบทองแดง - อลูมิเนียมและหมุนทองแดงต้อง ≤ 0.5 โมบิเมตร2
• ความแข็งแรงทางกล: มันควรมีความแข็งแรงทางกลที่เพียงพอที่จะทนต่อแรง clamping และการสั่นสะเทือนและการกระแทกระหว่างการทํางานของไฟฟ้าแรง clamping สามารถถึง 50 - 200 kN
• ประสิทธิภาพในการเย็น: ระบบช่องลดความเย็นควรมีประสิทธิภาพในการลดความเย็นที่ดี เพื่อให้แน่ใจว่าอุณหภูมิของปากสัมผัสอยู่ในช่วงที่เหมาะสมระหว่างการทํางานและป้องกันการอุ่นเกินอุณหภูมิทางเข้าของน้ําโดยทั่วไป ≤ 35 °Cและความดัน 0.3 - 0.5 MPa

กระบวนการผลิต

• การสลักหรือการม้วน: อย่างแรก จะให้ช่องคานสัมผัสทองแดงที่โกงหรือม้วน และช่องคานสัมผัสมีรูปร่างและขนาดพื้นฐานของช่องคานสัมผัส
• การแปรรูป: จากนั้น, โดยการแปรรูปด้วยเครื่องกล, โดยเฉพาะการเจาะรูลึก, ทางเข้าของน้ําเย็น, ทางออกของน้ําเย็น, และช่องทางในการเย็นถูกนําเข้า.กระบวนการนี้ต้องการอุปกรณ์และเทคโนโลยีการประมวลผลที่มีความแม่นยําสูง เพื่อให้แน่ใจว่าช่องทางการเย็นถูกต้องและเรียบร้อย.

คุณสมบัติหลัก
