ตู้ควบคุมไฟฟ้าสำหรับอุปกรณ์จ่ายไฟแบบปรับแต่งใหม่
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Shaanxi Chengda |
| ได้รับการรับรอง | ISO 9001 |
| หมายเลขรุ่น | เจรจาตามความสามารถในการประมวลผลอุปกรณ์ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ยูนิต |
| ราคา | The price will be negotiated based on the technical requirements and supply scope of Party A |
| รายละเอียดการบรรจุ | หารือตามข้อกำหนดเฉพาะของฝ่ายก |
| เวลาการส่งมอบ | 2 เดือน |
| เงื่อนไขการชำระเงิน | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | ซัพพลายเชนการผลิตที่สมบูรณ์อุปทานตรงเวลาและเป็นไปตามมาตรฐานคุณภาพ |
ติดต่อฉันเพื่อตัวอย่างฟรีและคูปอง
Whatsapp:0086 18588475571
วีแชท: 0086 18588475571
สกายเป้: sales10@aixton.com
หากคุณมีปัญหา เราให้ความช่วยเหลือออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| เน้น | แผงจ่ายไฟแบบปรับแต่ง,ตู้ควบคุมไฟฟ้า,กล่องจ่ายไฟพร้อมการรับประกัน |
||
|---|---|---|---|
รายละเอียดสินค้า

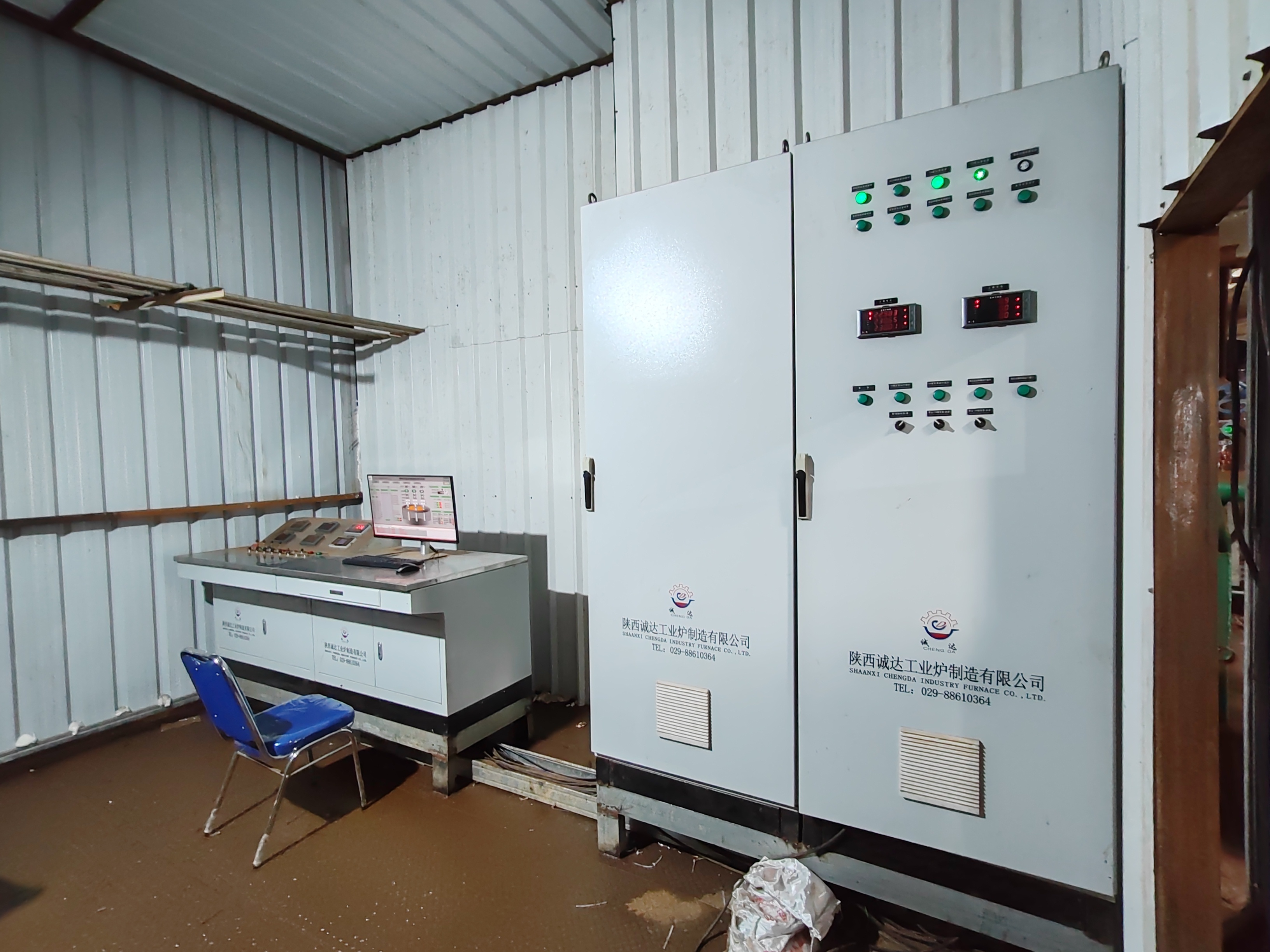

ตู้ควบคุมเตาอบสําหรับเตาอบอาร์คไฟฟ้า (EAF) /เตาอบปรับกระจก (LRF)
รายการตู้ควบคุมเตาอบเป็น "สมองของไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าการควบคุมพลังงาน การควบคุมกระบวนการ การป้องกันความปลอดภัย และการติดตามข้อมูลสามารถควบคุมกระบวนการหลอมได้อย่างแม่นยํา (เช่น การยกอิเล็กทรอนด์ การกระแทกเส้นโค้ง การปรับพลังงาน) และรับประกันการทํางานที่มั่นคง ปลอดภัยและมีประสิทธิภาพของอุปกรณ์เตาอบตู้ถูกออกแบบสําหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง (อุณหภูมิสูง, ฝุ่น, การสั่นสะเทือน) ด้วยความน่าเชื่อถือสูงและผลงานต่อต้านการขัดขวาง
ฟังก์ชันหลัก
-
การควบคุมพลังงานและไฟฟ้า
- กฎระเบียบการบุกคาน: ควบคุมการยก / ลดอิเล็กตรอนโดยอัตโนมัติผ่านระบบ servo หรือไฮดรอลิก เพื่อทําให้ความยาวของวงโค้งมั่นคง, หลีกเลี่ยงการติดต่ออิเล็กตรอนหรือแตกและรักษาความแรงดัน/กระแสไฟฟ้าแบบดีที่สุดสําหรับการหล่อหลอมพลังงาน.
- การปรับพลังงาน: เหมาะสมกับความจุของเตาอบและขั้นตอนการหลอม (หลอม, การปรับปรุง, การดึง) เพื่อปรับพลังงานเข้า, ทําให้ความจุคงที่หรือการควบคุมกระแสคงที่
- การควบคุมสมดุลระยะ: ปรับสมดุลกระแสสามเฟส เพื่อลดผลกระทบต่อเครือข่ายและปรับปรุงปัจจัยพลังงาน
-
การติดตามกระบวนการและอัตโนมัติ
- การเก็บข้อมูลในเวลาจริง: ติดตามปริมาตรสําคัญ (กระแสไฟฟ้า / ความแรงดัน, อุณหภูมิเตา, การไหลของน้ําเย็น / ความดัน, ประกอบของก๊าซ) และแสดงพวกเขาบน HMI หน้าจอสัมผัส
- การควบคุมโลจิกที่สามารถเขียนโปรแกรมได้ (PLC): รองรับการเขียนโปรแกรมกระบวนการหลอมแบบที่กําหนดเอง (เช่น การชาร์จอัตโนมัติ การรักษาอุณหภูมิ ความลําดับการแตะ) เพื่อลดความผิดพลาดในการทํางานด้วยมือ
- การเก็บข้อมูลและการติดตาม: บันทึกข้อมูลกระบวนการหลอม (ระยะเวลา, การบริโภคพลังงาน, เส้นโค้งอุณหภูมิ) เพื่อการวิเคราะห์การผลิตและการติดตามคุณภาพ
-
การป้องกันความปลอดภัยและสัญญาณเตือน
- การป้องกันความอ้วน/การตัดวงจรสั้น: เริ่มการป้องกันการปิดไฟเมื่อกระแสไฟฟ้าเกินค่าปริมาณหรือเกิดการตัดสายสั้น ป้องกันการเสียหายของสายไฟฟ้าและส่วนประกอบของเตาอบ
- การป้องกันความผิดพลาดของระบบเย็น: ระบบเตือนและปิดระบบถ้าความดันน้ําเย็นต่ําเกินไป, การไหลไม่เพียงพอ, หรืออุณหภูมิสูงเกินไป (สําคัญสําหรับส่วนประกอบที่เย็นด้วยน้ํา เช่นสายไฟและฝาเตา)
- ป้องกันขีดจํากัดตําแหน่งอิเล็กทรอนด์: ป้องกันการยกหรือลดอิเล็กตรอนเกิน เพื่อหลีกเลี่ยงการชนทางกล
- ฟังก์ชันหยุดฉุกเฉิน: อุปกรณ์พร้อมปุ่มหยุดฉุกเฉินในท้องถิ่นและทางไกล เพื่อปิดทันทีในกรณีอุบัติเหตุ
-
การสื่อสารและการรวมตัว
- การสนับสนุนMODBUS, PROFIBUS, เอเธอร์เน็ตโปรต็อกอลในการเชื่อมต่อกับระบบ MES / ERP ของโรงงาน ทําให้การติดตามทางไกลและการบริหารจัดการกลาง
- อินเตอร์เฟซกับอุปกรณ์เสริม (ระบบกําจัดฝุ่น, หน่วยระบายน้ํา, เครื่องควบคุมอิเล็กทรอนด์) เพื่อการทํางานที่ประสานกัน
การออกแบบโครงสร้าง
| ส่วนประกอบ | วัสดุและรายละเอียด |
|---|---|
| กองคณะรัฐมนตรี | แผ่นเหล็กม้วนเย็น (ความหนา 2.0 ∼ 2.5 มม.) พร้อมการฉีดไฟฟ้า; ระดับการป้องกัน IP54 (กันฝุ่น, กันกระแทก) สําหรับสภาพแวดล้อมโรงงาน. |
| หน่วยควบคุมหลัก | PLC (ตัวอย่างเช่น Siemens S7-1500, Allen-Bradley CompactLogix) + HMI หน้าจอสัมผัส (ประเภทอุตสาหกรรม 10 15 นิ้ว); หน้าจอกันอุณหภูมิสูง, กันแสงสว่าง |
| ส่วนประกอบพลังงาน | เครื่องติดต่ออัตราแปรเปลี่ยน, เครื่องตัดวงจร, เครื่องแปลงความถี่, เครื่องแปลงความแรงกด/กระแสไฟฟ้า; เลือกสําหรับสภาพการทํางาน EAF กระแสไฟฟ้าสูงความแรงกดสูง (ความแรงกดหมาย 380V/660V,กระแสไฟฟ้าขนาด 6300A). |
| ส่วนประกอบการควบคุม | โมดูลรี, ไดรเวอร์ไดรเวอร์, เครื่องควบคุมวาล์วสัดส่วน (สําหรับการปรับอิเล็กทรอนด์ไฮดรอลิก) |
| ระบบเย็น | พัดลมกระแสแกนหรือหน่วยปรับอากาศที่ติดตั้ง (ระยะควบคุมอุณหภูมิ: 5~40°C) เพื่อรับรองการทํางานที่มั่นคงขององค์ประกอบไฟฟ้าในห้างสรรพการอุณหภูมิสูง |
| สายไฟและการจัดวาง | ห้องไฟฟ้าและสายควบคุมที่แยกแยก; รางบัสทองแดงสําหรับวงจรกระแสไฟฟ้าระดับสูง; ท่อสายไฟฟ้ากันไฟเพื่อตอบสนองมาตรฐานความปลอดภัย (IEC 60204) |
ปริมาตรเทคนิค
| ประเภท | ปริมาตร | รายละเอียด |
|---|---|---|
| ปริมาตรไฟฟ้า | ความดันเฉพาะ | 380V AC (3-phase 50Hz) / 660V AC (สามารถปรับแต่งได้สําหรับ EAF ใหญ่) |
| โลเตจการควบคุม | 24V DC (ปัสดุพลังงานที่มั่นคงสําหรับ PLC/HMI) | |
| ปัจจุบัน | 100A?? 6300A (ความจุของเตาเตาแมตช์: 100?? 800A สําหรับ 10?? 30t EAF; 1000?? 6300A สําหรับ 50?? 150t EAF) | |
| การปรับปัจจัยพลังงาน | 0.85 ราคา 0.95 (ผ่านโมดูลการชดเชยพลังงานปฏิกิริยา) | |
| ผลการควบคุม | ความแม่นยําในการตั้งตําแหน่งอิเล็กทรอนด์ | ±5mm (ระบบควบคุม servo) |
| ระยะการกําหนดความกระชับกระชับกระแทก Arc | 50~300V (สามารถปรับได้ตามกว้างของอิเล็กทรอนด์) | |
| เวลาตอบสนอง | ≤ 100ms (สําหรับการควบคุมการยก/ลดอิเล็กตรอด) | |
| การปรับตัวต่อสิ่งแวดล้อม | อุณหภูมิการทํางาน | -20°C ถึง +55°C |
| ความชุ่มชื้น | ≤90% (ไม่หมัก) | |
| ความต้านทานการสั่น | ≤5Hz, ความยาว ≤0.15mm (ตอบสนองมาตรฐาน IEC 60068-2-6) | |
| ระดับการคุ้มครอง | IP54 (กระเป๋ากระเป๋า); IP65 (ปุ่มภายนอก/เซ็นเซอร์) | |
| ความปลอดภัยและความน่าเชื่อถือ | ความต้านทานต่อการปิด | ≥ 100MΩ (การทดสอบ 500V DC) |
| ความแข็งแรงแบบดียิเลคทริก | 2000V AC (1 นาที, ไม่มีการเสีย) | |
| ระยะเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) | ≥20,000 ชั่วโมง | |
| อินเตอร์เฟซการสื่อสาร | อินเตอร์เฟซมาตรฐาน | RS485, Ethernet, USB |
| โปรต็อกอลที่ได้รับการสนับสนุน | MODBUS RTU/TCP, PROFIBUS DP, OPC UA |
ข้อดีของการใช้งาน
- การทํางานที่ฉลาด: หน้าจอสัมผัส HMI ที่มีเส้นโค้งการหลอมที่สามารถมองเห็นได้ ทําให้สามารถเริ่มต้น/หยุดกระบวนการได้ด้วยคีย์เดียว ทําให้ขั้นต่ําในการฝึกอบรมผู้ใช้งานลดลง
- การปรับปรุงประสิทธิภาพพลังงาน: การปรับปริมาตรไฟฟ้าแบบไดนามิค ช่วยลดการใช้พลังงานลงถึง 8~15% เมื่อเทียบกับการควบคุมด้วยมือ ทําให้รอบการหล่อหลอมลดลงถึง 10~20%
- แรงต่อต้านการแทรกแซง: แหล่งไฟฟ้าที่แยกกันและการออกแบบสายไฟที่ป้องกันกันได้อย่างมีประสิทธิภาพต่อการขัดขวางของไฟฟ้าแม่เหล็กจากโค้งกระแสไฟฟ้าสูง, รับประกันการทํางานที่มั่นคงในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง
- การดูแลง่าย: การออกแบบองค์ประกอบแบบโมดูล ทําให้สามารถเปลี่ยนชิ้นส่วนที่บกพร่องได้อย่างรวดเร็ว
