หมุนเตาอบ Rocker กรอบ - อุปกรณ์ & ปริมาตรเทคนิคแนะนํา
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Shaanxi Chengda |
| ได้รับการรับรอง | ISO 9001 |
| หมายเลขรุ่น | เจรจาตามความสามารถในการประมวลผลของอุปกรณ์ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ยูนิต |
| ราคา | The price will be negotiated based on the technical requirements and supply scope of Party A |
| รายละเอียดการบรรจุ | อภิปรายตามข้อกำหนดเฉพาะของภาคี ก |
| เวลาการส่งมอบ | 2 เดือน |
| เงื่อนไขการชำระเงิน | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | ห่วงโซ่อุปทานการผลิตที่สมบูรณ์ การจัดหาตรงเวลา และเป็นไปตามมาตรฐานคุณภาพ |
รายละเอียดสินค้า
| ใช้ | การหดตัวด้วยความร้อน | วัสดุที่ทำ | โดยสแตนเลส |
|---|---|---|---|
| ขับ | มอเตอร์ | ความโปร่งใส | โปร่งใส |
| ชื่อผลิตภัณฑ์ | อะไหล่ | การบรรจุ | กล่องกระดาษ |
| คำยาย | คณะกรรมการควบคุม PCB โหลดสูญญากาศ | คำหลัก | เครื่องลดความชื้นแผงวงจร PCB; |
| หมวดหมู่ | ยานยนต์ | ||
| เน้น | อุปกรณ์กรอบหมุนเตาหมุน,ปริมาตรทางเทคนิคของกรอบหมุนเตาหมุน,อะไหล่สําหรับเตาอบหมุน |
||
รายละเอียดสินค้า
หมุนเตาอบ Rocker กรอบ - อุปกรณ์ & ปริมาตรเทคนิคแนะนํา
1ภาพรวมของอุปกรณ์
กรอบหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนเครื่องแปรรอง, เตาเผาฟอสฟอรัสสีเหลือง, เตาเผาหลอมซิลิคอมแมนแกนเนส / เฟอร์โรวานาดีียมหน่วยสมบูรณ์แบบรับน้ําหนักเต็มของร่างกายเตาอบ, และร่วมมือกับกระบอกไฮดรอลิกในการดําเนินการเคลื่อนไหวเพื่อการดึง, การปล่อย slag, การสั่นที่ละลายร้อนและ skimming slag.มันถูกนําไปใช้อย่างแพร่หลายในอุตสาหกรรมโลหะโลหะเหล็กและโลหะไม่เหลือง.
ฟังก์ชันหลัก
- หมุนน้ําหนักเต็ม: สนับสนุนทุกภาระรวมถึงเปลือกเตาอบ, ผนัง, ระบบนําและอุปกรณ์เย็นน้ํา
- การเลื่อนที่ควบคุมได้: การขับเคลื่อนแบบไฮดรอลิกเลื่อนเตาอบไปข้างหน้าและข้างหลังเพื่อปล่อยโลหะหลอมและ slag
- การล็อคตัวเองของความปลอดภัย: พื้นที่สนับสนุนที่โค้งจํากัดตําแหน่งหลังการตั้งค่าใหม่ เพื่อป้องกันเตาเผาจากการล้มเหลวทางไฮดรอลิก
- ความแข็งแกร่ง: โครงสร้างที่เชื่อมกล่องแผ่นหนักทนต่อการกระแทกที่สลับกันและความปรับปรุงทางความร้อนในอุณหภูมิสูงระหว่างการหลอม
2องค์ประกอบโครงสร้างทั่วไป
2.1 รามอารมณ์สั่นที่รับภาระหลัก

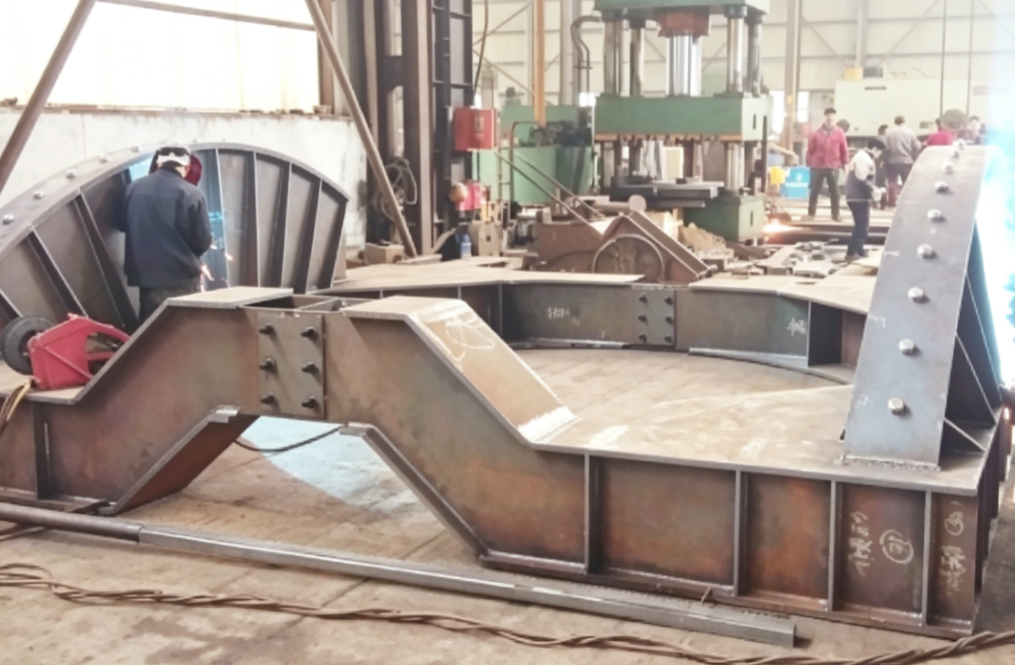

- รูปแบบโครงสร้าง: พื้นฐานโค้งที่ผสมผสานกล่อง + แผ่นสนับสนุนโค้งสองด้านการเชื่อมแบบเจาะเต็มด้วย Q355B แผ่นเหล็กหนาเหล็กสแตนเลสต่ําความแข็งแรงสูงและส่วนผ่าเสริมภายในภาพนี้สามารถเห็นกระเป๋ากระเป๋ากระเป๋าและโครงสร้างการเชื่อมต่อที่เสริมเสริมด้วย bolt
- กุ้งสนับสนุน: สายโค้งในทั้งสองข้างม้วนบนม้วนฐานเพื่อลดความต้านทานการคลุม
- การเสริมเสริมด้าน: พล็อตเชื่อมที่หนาแน่นตั้ง และส่วนจําแนกที่ประกอบด้วยโบลท์ความแข็งแรงสูงสําหรับการขนส่งแยกและการประกอบในสถานที่
- ฐานด้านล่าง: ฐานกล่องทรงสี่เหลี่ยมแบบบูรณาการ ติดแน่นกับพื้นฐานคอนกรีตโดยใช้โบลท์แอนเกอร์ที่ติดตั้ง
2.2 ส่วนประกอบการขับเคลื่อนที่ตรงกันของระบบครบวงจร
- ไฮดรอลิกซิลินเดอร์เลื่อน: ดันซินคลอรอน์สสองซิลินเดอร์, การให้น้ํามันจากสถานีไฮดรอลิกแรงดันสูง
- กลุ่มม้วนสนับสนุน: กลองรับภาระที่ติดตั้งบนรากฐานเพื่อบรรทุกกรอบหมุนโค้ง
- อุปกรณ์ล็อคขีดขีดกลไก: การป้องกันคู่ของขีดขีดกลไกที่แข็งแรงและวาล์วล็อคตัวเองแบบไฮดรอลิก
- เครื่องรหัสตรวจจับมุม: การตอบสนองในเวลาจริงของมุมเลื่อนสําหรับ PLC การควบคุมความเร็วโดยอัตโนมัติ
- บล็อคการสนับสนุนฉุกเฉิน: บล็อคการหยุดเครื่องจักรกลในตําแหน่งศูนย์ เพื่อกําจัดความเสี่ยงของการพลิกถล่มภายใต้การสูญเสียแรงดัน
2.3 สองประเภทโครงสร้างหลัก
- (รุ่นในรูปภาพ, หลักสําหรับเตาบานบานดําน้ํา)ร่างเตาอบม้วนบนม้วนการสนับสนุนตามเส้นโค้ง rocker, มีความชันที่มั่นคงและแรงกระแทกต่ํา, เหมาะสําหรับเตาอบโค้งดําน้ําขนาดใหญ่
- เฟรม Rocker สามเหลี่ยมที่แปลก (พิเศษสําหรับ Ladle Shakers)โครงสร้างสามเหลี่ยมแบบอคเซนทริกที่ขับเคลื่อนโดยอัตราอคเซนทริกของมอเตอร์ ใช้ในการผสมโลหะร้อนและ homogenization โดยเน้นการกระตุ้นความเหมือนกัน
3ปริมาตรเทคนิคมาตรฐาน (นิยามทั่วไปตามปริมาณ)
3.1 ปริมาตรพื้นฐานทั่วไป
| ปริมาตรรายการ | อินเด็กซ์เทคนิคมาตรฐาน |
|---|---|
| วัสดุส่วนใหญ่ | Q355B แผ่นเหล็กสแตนเลสต่ําความแข็งแรงสูงสําหรับร่างกล่อง แผ่นเส้นโค้งหนาถึง 40 ~ 80 มม. |
| กระบวนการปั่น | การเชื่อมกลมดําน้ําอัตโนมัติที่ผ่านการเจาะเข้าไปอย่างเต็มที่ การทดสอบ UT ที่ไม่ทําลายต่อการเชื่อม |
| ประเภทของเครื่องขับเคลื่อน | ไฮดรอลิกไซลินเดอร์สองเครื่องขับเคลื่อนร่วม ระบบไฮดรอลิกแรงดันการทํางาน 16 ~ 31.5MPa |
| มุมสอดแบบมาตรฐาน | ทิศทางการดึง: 0 ~ 25 °, ทิศทางการปล่อย slag: 0 ~ 12 °; มุมเลื่อนขั้นสูงสุด 45 ° |
| ความเร็วในการชัน | ความเร็วคู่: ความเร็วต่ํา 0.2 ~ 0.5 ° / s (ป้องกันการกระจายกระจกระหว่างการแตะ), ความเร็วสูง 1 ~ 1.5 ° / s (การตั้งค่าเตาว่าง) |
| ความแม่นยําในการตั้งตําแหน่ง | ± 0.5° สามารถหยุดได้ตามมุมที่ต้องการ |
| การป้องกันความปลอดภัย | การประกันแบบสองแบบของแวลล์กรอกที่ใช้โดยนักขับเคลื่อนไฮดรอลิก + ปริมาณขั้นต่ําแรงกลไก, การล็อคอัตโนมัติเมื่อขาดไฟฟ้า |
| ความจุของเตาอบที่ใช้ได้ | 3000kVA ~ 45000kVA เตาอบอาร์คดําน้ํา, เตาอบชําระ, เตาอบหลอม DC |
| หน่วยหน่วยเดียว | สามารถปรับเปลี่ยนจาก 30t ถึง 600t |
| อุณหภูมิบริเวณทํางาน | -20 °C ~ 120 °C ทนต่อความร้อนสูงจากอุปกรณ์อบ |
3.2 ปริมาตรการเลือกตามความจุของเตาอบ
- กรอบหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุนหมุน
- ความจุโดยรวม: ≤ 120t
- ความหนาของแผ่นโค้ง: 40mm
- รายละเอียดของกระปุก: กระปุกคู่ Φ160/110 ด้วยความยาว 1200 มม
- ขนาดรวม: L6.2m × W3.8m × H1.6m
- กรอบ Rocker รถไฟฟ้าขนาดกลาง (12500 ~ 25000kVA, mainstream ในตลาด)
- ความจุโดยรวม: 200 ~ 380t
- ความหนาของแผ่นกล่อง: 60 มิลลิเมตร, ริบเสริมสองชั้นภายในร่างกล่อง
- รายละเอียดของกระปุก: กระปุกร่วม Φ200/140 ขนาด 1600mm
- มุมคลุมสูงสุด 28° พร้อมฐานรองรับฉุกเฉินอิสระ
- รามอุตสาหกรรมไฟฟ้าขนาดใหญ่ DC Submerged Arc Furnace Rocker Frame (30000 ~ 45000kVA)
- ความจุโดยรวม: 400 ~ 600t
- ความหนาของแผ่นกล่อง 80 มิลลิเมตร, โครงสร้างการผสมผสานลูกขัดส่วน (ชนิดแบ่งแสดงในภาพ)
- เครื่องขับเคลื่อนสมดุลสี่กลม พร้อมกับสถานีไฮดรอลิกขนาดใหญ่
- อุปกรณ์ที่มีแผ่นป้องกันความร้อนที่เย็นด้วยน้ําเพื่อทนต่อการรังสีความร้อนสูงนาน
4ข้อดีของอุปกรณ์หลัก
- โครงสร้างกล่องความแข็งแรงสูง ทนต่อการบิดปีกส่วนกลางที่หนาแน่นกระจายวัตถุโค้งการหลอมหลอม, หลีกเลี่ยงการปรับปรุงและแตกภายใต้อุณหภูมิสูงระยะยาวและภาระหนัก. น้ําหนักเบาเทียบกับชิ้นส่วนเหล็กเหล็กเหล็กสะดวกสําหรับการขนส่งและการแยกแยก.
- การออกแบบแบบโมดูลการผ่าตัดแบบแบ่งแยกตามภาพ ส่วนใหญ่สามารถแยกออกเพื่อขนส่ง เพื่อแก้ปัญหาการขนส่งที่กว้างเกินและสูงเกิน การประกอบที่สถานที่รวดเร็ว
- การชันที่มั่นคงและมีแรงกระแทกต่ําการขัดขวางการม้วนที่โค้งแทนแกนหมุนที่แข็งแรง ไม่มีการจมระหว่างการหมุน, ความสับสนระดับของของเหลวเล็ก ๆ ในระหว่างการกดเพื่อลดการสูญเสียของโลหะหลอม
- การป้องกันความปลอดภัยหลายชั้นการสํารองแบบสองแบบของไฮดรอลิกล็อคตัวเองและบล็อคหยุดทางเครื่องกล ป้องกันการพลิกเตาอบ แม้ว่าท่อไฮดรอลิกจะระเบิดหรือตัดไฟฟ้า
- ความเหมาะสมกับระบบอัตโนมัติที่แข็งแกร่งติดต่อกับระบบควบคุม PLC รองรับโหมดการทํางานทางไกลและทางท้องถิ่น การเชื่อมต่อกับระบบอาหารด้านหน้าเตาอบและระบบกําจัดฝุ่น
5สภาพการทํางานที่ใช้ในการหลอม
- อุตสาหกรรมโลหะเหล็ก: การดึงและการปล่อย slag ของ silicomanganese, ferrochrome, ferrovanadium, ferromanganese และซิลิคอน submerged arc furnaces
- การหลอมเหล็ก: การหลอมฟอสฟอรัสสีเหลือง, ฟอสฟอรสําหรับการปรับปรุงทองแดงและนิกเกิล และฟอสฟอรสําหรับการทําสลักร้อน
- การผลิตเหล็กแบบอาร์คไฟฟ้า: การถอดน้ําหอมและการดึงดูดของเตาบดขนาดเล็กและเตาบดขยะ
- การสอดคล้องกับ Ladle Hot Transfer: เฟรมหมุนที่ไม่เหมาะสมร่วมมือกับ ladle สําหรับการปั่นเหล็กหลอม homogenization และการถ่ายทอดวัสดุร้อน
6รายการอุปกรณ์ช่วยที่ตรงกัน
- สถานีไฮดรอลิกแรงดันสูง (ปั๊มสองตัว หนึ่งสําหรับการทํางาน และหนึ่งในการรอคอย, การระบายความร้อนแบบลดความเย็นด้วยอากาศ/น้ํา)
- ซิลินเดอร์ไฮดรอลิกซิกรอน + โฮสความดันสูง เครื่องเชื่อมต่อกันระเบิด
- ฐานม้วนที่บรรทุกภาระ, โบลท์แอนเกอร์ที่ติดตั้งชุดสมบูรณ์
- เครื่องตรวจจับมุม กล่องควบคุมคอนโซลการทํางาน
- โบล็อกหยุดขีดจํากัดทางกล แผ่นป้องกันความร้อน ระบบปรับน้ํามัน
