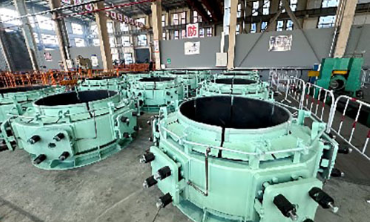

หน่วยเบรคกั้นอิเล็กตรอนด้านบนและด้านล่าง

ชุดเบรกหนีบอิเล็กโทรดบนและล่าง

1. ภาพรวมผลิตภัณฑ์

ชุดเบรกยึดอิเล็กโทรดบนและล่าง ย่อมาจาก Dual Brake Slipping Device เป็นอุปกรณ์ดำเนินการหลักของระบบอิเล็กโทรดสลิปปิ้งสำหรับเตาอาร์คที่จมอยู่ใต้น้ำ เตาซิลิกอนอุตสาหกรรม เตาโลหะผสมเฟอร์โรอัลลอยด์ เตาแคลเซียมคาร์ไบด์ และเตากลั่นแบบปิด โดยทำงานร่วมกับกระบอกไฮดรอลิกที่ลื่นไถลเพื่อให้เกิดการป้อนอิเล็กโทรดอัตโนมัติ ชดเชยการใช้อิเล็กโทรดอย่างต่อเนื่องในระหว่างการถลุง และรักษาความยาวการทำงานของอิเล็กโทรดให้คงที่

โครงสร้างการเลื่อนแบบแคลมป์เดียวแบบดั้งเดิมมีแรงจับยึดที่ไม่เสถียร มีแนวโน้มที่จะเกิดการเบี่ยงเบนของการเลื่อนของอิเล็กโทรด การปรับด้วยตนเองบ่อยครั้ง และมีความเสี่ยงสูงที่อิเล็กโทรดจะแตกหัก ชุดเบรกคู่บนและล่างของเราใช้โครงสร้างแคลมป์ไฮดรอลิกแบบสปริงดิสก์ เบรกบนสามารถเคลื่อนที่ได้ในขณะที่เบรกล่างได้รับการแก้ไข ด้วยการดำเนินการเปิดและจับยึดตามลำดับที่เชื่อมต่อกันของ PLC อิเล็กโทรดจะถูกป้อนในเชิงปริมาณและแม่นยำ ช่วยให้มั่นใจได้ถึงการทำงานของส่วนโค้งที่มั่นคง ลดอุบัติเหตุการแตกหักของอิเล็กโทรด และเป็นส่วนประกอบมาตรฐานสำหรับระบบอิเล็กโทรดเตาเผาอัจฉริยะอัตโนมัติ ใช้ได้กับเตาไฟฟ้าโลหะวิทยาซีรีส์เต็มขนาด 6,300kVA–63,000kVA

2. การจำแนกประเภทผลิตภัณฑ์หลัก

2.1 ดิสก์เบรกไฮดรอลิกแบบสปริงคู่

• หลักการหนีบ: การหนีบเชิงกลของสปริงดิสก์, แรงดันไฮดรอลิกเพื่อปล่อย
• โครงสร้าง: ดิสก์สปริง 4 กลุ่ม + กระบอกไฮดรอลิกจัดเรียงอย่างสมมาตรรอบตัวเรือนเบรก ยางเบรกที่ทนต่อการสึกหรอแบบวัลคาไนซ์ด้านใน
• เตาเผาที่เข้าคู่กัน: เตาอาร์กจมอยู่ใต้น้ำขนาดกลางและขนาดใหญ่ขนาด 12,500–63,000kVA เตาซิลิกอนอุตสาหกรรม
• ข้อได้เปรียบหลัก: แรงจับยึดที่มั่นคงและสม่ำเสมอ ค่าสัมประสิทธิ์แรงเสียดทานขนาดใหญ่ของยางเบรก อิเล็กโทรดกันลื่น อายุการใช้งานยาวนานของซับในแรงเสียดทาน การป้องกันลูกโซ่ที่สมบูรณ์
• การใช้งาน: โรงถลุงแร่การผลิตกระแสสูงและต่อเนื่องที่มีความต้องการระบบอัตโนมัติสูง

2.2 เบรกคู่น้ำหนักเบา (รุ่นเตาขนาดเล็กและขนาดกลางราคาประหยัด)

• โครงสร้าง: ตัวเสื้อเบรกแบบผนังบางในตัว โครงสร้างกระบอกไฮดรอลิกด้านเดียวขนาดกะทัดรัด
• เตาเผาที่เข้าคู่กัน: เตาเผาซิลิโคแมงกานีส เฟอร์โรนิกเคล และแคลเซียมคาร์ไบด์ขนาด 6,300–25,000kVA
• ข้อได้เปรียบหลัก: น้ำหนักเบา พื้นที่ใช้งานน้อย ต้นทุนการผลิตต่ำ การบำรุงรักษาถึงสถานที่ที่สะดวก และการเปลี่ยนยางเบรก
• การใช้งาน: เตาเผาขนาดเล็กแบบกึ่งปิดที่มีโหลดอิเล็กโทรดปานกลาง

2.3 ระบบเบรกคู่ในตัวตรวจสอบอัจฉริยะ (รุ่นอัตโนมัติระดับไฮเอนด์)

• การกำหนดค่าที่ได้รับการอัพเกรด: เซ็นเซอร์ความดันในตัว สวิตช์จำกัดตำแหน่ง โมดูลตรวจสอบอุณหภูมิ การส่งสัญญาณแบบใช้สายไปยังระบบ PLC ของเตาเผา
• ชิ้นส่วนรองรับ: แผงป้องกันฉนวนกันความร้อนป้องกันการกระเด็น กลไกการชดเชยการสึกหรออัตโนมัติสำหรับยางเบรก
• เตาที่เข้าคู่กัน: เตาถลุงอัจฉริยะไร้คนควบคุมขนาดใหญ่พิเศษขนาด 33,000–63,000kVA
• ข้อได้เปรียบหลัก: การตรวจสอบแรงดันแคลมป์และสถานะการเปิดเบรกแบบเรียลไทม์ การแจ้งเตือนอัตโนมัติสำหรับแรงดันหรือการสึกหรอของรองเท้าไม่เพียงพอ การดำเนินการลื่นไถลอัตโนมัติเต็มรูปแบบโดยไม่ต้องใช้คนควบคุม

3. โครงสร้างหลักและหลักการทำงาน

ชุดเบรกคู่ที่สมบูรณ์ประกอบด้วยโมดูลหลัก 5 โมดูล: ชุดเบรกแบบเคลื่อนย้ายได้ส่วนบน ชุดเบรกแบบตายตัวส่วนล่าง ชุดแคลมป์จานสปริง กระบอกปล่อยไฮดรอลิก และซับในรองเท้าเบรกแบบเสียดทาน

1. ชุดเบรกแบบเคลื่อนย้ายได้ส่วนบนเชื่อมต่อกับกระบอกไฮดรอลิกลื่นไถลสามารถยกในแนวตั้งได้ โดยจะหนีบอิเล็กโทรดเพื่อรับน้ำหนักอิเล็กโทรดในระหว่างจังหวะการลื่นไถล และปล่อยออกมาก่อนจะขึ้น ประสานกับเบรกล่างเพื่อหลีกเลี่ยงการเปิดพร้อมกัน
2. ชุดเบรกคงที่ด้านล่างแก้ไขบนกระบอกยึดอิเล็กโทรด แบกน้ำหนักอิเล็กโทรดเต็มภายใต้สถานะการถลุงปกติ เก็บอิเล็กโทรดหนีบไว้เสมอ จะปล่อยออกมาชั่วคราวในระหว่างจังหวะเคลื่อนลงของอิเล็กโทรดเท่านั้น
3. ชุดประกอบแคลมป์สปริงดิสก์จานสปริงที่มีความแข็งแรงสูงหลายกลุ่มให้แรงจับยึดในแนวรัศมีที่ยาวนานเพื่อล็อคอิเล็กโทรดให้แน่น กระบอกไฮดรอลิกจะบีบอัดสปริงจานเพื่อให้เกิดการปลดเบรกเมื่อจำเป็นต้องทำให้อิเล็กโทรดลื่นไถล
4. ซับรองเท้าเบรกที่ทนต่อการสึกหรอใช้วัสดุแรงเสียดทานคอมโพสิตยางวัลคาไน ค่าสัมประสิทธิ์แรงเสียดทานสูง ฉนวนกันความร้อนที่ดี ป้องกันรอยขีดข่วนและป้องกันรอยขีดข่วนบนพื้นผิวอิเล็กโทรด สามารถเปลี่ยนยางเบรกข้างเดียวแยกกันได้โดยไม่ต้องถอดเบรกทั้งหมด
5. ระบบควบคุมลูกโซ่ไฮดรอลิกลอจิกอินเตอร์ล็อคทางไฟฟ้าช่วยให้แน่ใจว่าเบรกบนและล่างไม่สามารถเปิดพร้อมกันได้ เพื่อป้องกันความเสี่ยงที่อิเล็กโทรดหล่น จังหวะการลื่นไถลเดี่ยวปรับได้ตั้งแต่ 15–50 มม. รองรับการลื่นไถลของวงจรอัตโนมัติ การควบคุมภายในแบบแมนนวล และการควบคุม PLC ระยะไกลโหมดการทำงานสามโหมด

การไหลของวงจรการลื่นไถลของอิเล็กโทรดมาตรฐาน

1. เบรกล่างยังคงยึดอยู่ เบรกบนจะคลาย → กระบอกที่ลื่นไถลจะยกเบรกบนให้สูงขึ้นตามเป้าหมาย
2. อิเล็กโทรดหนีบเบรกด้านบนอีกครั้ง การปลดเบรกล่าง → กระบอกเลื่อนเลื่อนลงมาเพื่อป้อนอิเล็กโทรดให้เสร็จสมบูรณ์
3. เบรกตัวล่างยึดแน่นอีกครั้ง เบรกตัวบนจะคลายและรีเซ็ตไปที่ตำแหน่งเริ่มต้น รอรอบการลื่นไถลครั้งถัดไป

4. ข้อดีของผลิตภัณฑ์หลัก

4.1 การป้องกันลูกโซ่คู่ที่ปลอดภัยและเชื่อถือได้

อินเตอร์ล็อคทางไฟฟ้าที่เข้มงวดห้ามไม่ให้เบรกบนและล่างเปิดพร้อมกัน ช่วยขจัดอุบัติเหตุการตกของอิเล็กโทรดที่เกิดจากการปล่อยสองครั้ง การตรวจสอบความดันและตำแหน่งสองครั้งจะกระตุ้นให้เกิดการแจ้งเตือนการปิดเครื่องอัตโนมัติภายใต้แรงจับยึดที่ผิดปกติ ซึ่งช่วยเพิ่มความปลอดภัยในการทำงานของเตาเผาได้อย่างมาก

4.2 แรงจับยึดที่มั่นคง การแตกหักของอิเล็กโทรดน้อยลง

การหนีบแรงคงที่ของสปริงดิสก์ช่วยให้มั่นใจได้ถึงแรงเสียดทานที่สม่ำเสมอระหว่างรองเท้าเบรกและพื้นผิวอิเล็กโทรด ไม่มีความเข้มข้นของความเครียดในท้องถิ่น การลื่นไถลเชิงปริมาณหลีกเลี่ยงการสืบเชื้อสายของอิเล็กโทรดที่ผิดปกติ ลดการแตกร้าวของอิเล็กโทรดและอัตราการแตกหักได้อย่างมีประสิทธิภาพ ลดต้นทุนการใช้อิเล็กโทรด

4.3 ระบบอัตโนมัติสูง ประหยัดแรงงาน

รองรับการลื่นไถลแบบวนรอบอัตโนมัติของ PLC โดยไม่ต้องดำเนินการด้วยตนเองที่ไซต์บ่อยครั้ง โมเดลการตรวจสอบระยะไกลจะอัปโหลดข้อมูลการทำงานไปยังห้องควบคุมส่วนกลาง ทำให้เกิดการจัดการการป้อนอิเล็กโทรดแบบไร้คนควบคุม และลดความเข้มของแรงงานด้านหน้าเตาหลอม

4.4 อายุการใช้งานยาวนาน ค่าบำรุงรักษาต่ำ

รองเท้าเบรกแรงเสียดทานวัลคาไนซ์มีความทนทานต่อการสึกหรอที่อุณหภูมิสูงที่แข็งแกร่ง รอบการเปลี่ยนที่ยาวนาน การออกแบบแยกส่วนช่วยให้เปลี่ยนยางเบรกเดี่ยวหรือกลุ่มสปริงได้โดยไม่ต้องถอดแยกชิ้นส่วน ใช้เวลาหยุดบำรุงรักษาสั้น และใช้อะไหล่เพียงเล็กน้อย

4.5 ความสามารถในการปรับตัวที่หลากหลายและการติดตั้งเพิ่มที่สะดวกสบาย

เส้นผ่านศูนย์กลางภายในที่ปรับแต่งได้ของตัวเรือนเบรกสำหรับอิเล็กโทรดอบตัวเอง Φ400–Φ1200 จับคู่กับอุปกรณ์เตาเผาใหม่ที่สมบูรณ์และการปรับปรุงระบบอิเล็กโทรดของเตาเผาเก่า ไม่จำเป็นต้องดัดแปลงโครงสร้างขนาดใหญ่สำหรับอุปกรณ์ในสถานที่

4.6 ป้องกันอุณหภูมิสูง การทำงานที่เสถียรในสภาพแวดล้อมที่รุนแรง

ฉนวนป้องกันการกระเด็นจากฉนวนความร้อนด้านนอกแยกความร้อนจากการแผ่รังสีด้านบนของเตา ป้องกันการเสื่อมสภาพของสปริงและซีลกระบอกไฮดรอลิกไหม้ ประสิทธิภาพที่มั่นคงภายใต้สภาวะการถลุงที่มีภาระสูงอย่างต่อเนื่องในระยะยาว

5. อุตสาหกรรมที่เกี่ยวข้องและช่วงกำลังการผลิตเตา

• การถลุงโลหะผสมเฟอร์โรอัลลอยด์: เฟอร์โรซิลิกอน, ซิลิโคแมงกานีส, เฟอร์โรนิกเคล, เฟอร์โรโครม, เฟอร์โรวานาเดียมเตาอาร์คที่จมอยู่ใต้น้ำ
• การถลุงสารเคมี: ซิลิคอนอุตสาหกรรม, แคลเซียมคาร์ไบด์, เตาหลอมฟอสฟอรัสสีเหลือง
• โลหะวิทยาที่ไม่ใช่เหล็ก: ตะกรันทองแดง, เถ้าอลูมิเนียม, เตาไฟฟ้าการกลั่นแบบปิดด้วยตะกั่ว-สังกะสี
• ครอบคลุมกำลังการผลิต: 6,300kVA, 12,500kVA, 16,500kVA, 25,000kVA, 33,000kVA, 45,000kVA, 63,000kVA เตาโลหะวิทยาแบบเต็มข้อมูลจำเพาะ

6. การกำหนดค่าการจับคู่ที่เป็นตัวเลือก

1. ระบบแจ้งเตือนการตรวจสอบความดันและตำแหน่งเบรกแบบเรียลไทม์แบบเรียลไทม์
2. โล่ฉนวนกันความร้อนสแตนเลสป้องกันการกระเด็นอุณหภูมิสูง
3. สวมชุดชดเชยตัวเองสำหรับรองเท้าเสียดสีเบรก
4. ชุดประกอบท่อร่วมกระบอกไฮดรอลิกแบบลื่นไถลในตัว
5. แพคเกจอะไหล่ครบชุด: จานสปริง ยางเบรกวัลคาไนซ์ ชุดซีลไฮดรอลิก

7. การรับประกันบริการตลอดอายุการใช้งาน

1. การออกแบบที่ไม่ได้มาตรฐานแบบกำหนดเอง: ปรับแต่งเส้นผ่านศูนย์กลางภายในของเบรก จังหวะการหนีบ ปริมาณกลุ่มสปริง และจังหวะการลื่นตามเส้นผ่านศูนย์กลางของอิเล็กโทรดและพารามิเตอร์การทำงานของเตาเผา
2. การสำรวจทางเทคนิคที่ไซต์งาน: วิศวกรมืออาชีพจัดทำแผนการจับคู่โดยรวมสำหรับระบบการลื่นไถลของอิเล็กโทรด
3. การตรวจสอบโรงงานอย่างเข้มงวด: การทดสอบความล้าของแรงหนีบ การทดสอบการรั่วของไฮดรอลิก และการทดสอบตรรกะลูกโซ่ก่อนส่งมอบ
4. การสนับสนุนหลังการขาย: การรับประกันการประกอบทั้งหมด การจัดหายางเบรก จานสปริง และชิ้นส่วนอะไหล่ที่มีช่องโหว่อื่นๆ ในระยะยาว การติดตั้งและบำรุงรักษาถึงสถานที่ทั่วประเทศ
