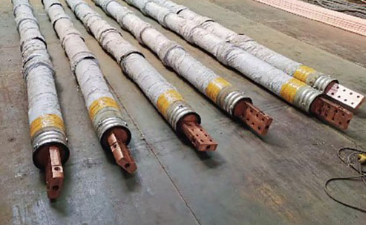

แนะนำผลิตภัณฑ์สายเคเบิลระบายความร้อนด้วยน้ำ

1. ภาพรวมผลิตภัณฑ์

2. การจำแนกประเภทและประเภทผลิตภัณฑ์

2.1 สายยางท่อน้ำหล่อเย็น (รุ่นมาตรฐานทั่วไป)

• โครงสร้าง: ตัวนำลวดทองแดงอ่อนหลายเส้น, ช่องน้ำยางฉนวนด้านใน, ปลอกยางป้องกันการสึกหรอด้านนอก, หน้าแปลนสแตนเลสที่ปลายทั้งสองข้าง
• เตาจับคู่: เตาอาร์คแบบจุ่มขนาดกลางและขนาดเล็ก 6300–25000kVA
• ข้อดี: มีความยืดหยุ่นดี การดัดงอและการจัดวางง่าย ต้นทุนที่ครอบคลุมต่ำ กระบวนการที่สมบูรณ์ การบำรุงรักษาและการเปลี่ยนที่สะดวก
• การใช้งาน: การเชื่อมต่อตาข่ายสั้นของเตาระหว่างแคลมป์อิเล็กโทรดและบัสบาร์

2.2 สายเคเบิ้ลระบายความร้อนด้วยน้ำท่อลูกฟูกสแตนเลส (ชนิดกระแสไฟสูงสำหรับงานหนัก)

• โครงสร้าง: ตัวนำถักทองแดงที่ปราศจากออกซิเจนการนำไฟฟ้าสูง, ท่อน้ำหล่อเย็นลูกฟูกสแตนเลส, ชั้นฉนวนทนอุณหภูมิสูง, โล่โลหะป้องกันการกระเด็น
• เตาจับคู่: เตาปิดขนาดใหญ่ 33000–63000kVA ขึ้นไป
• ข้อดี: ทนต่ออุณหภูมิสูง, ป้องกันการหลอมละลาย, ต้านทานแรงดันที่แข็งแกร่ง, อายุการใช้งานยาวนาน, เหมาะสำหรับสภาพแวดล้อมด้านหน้าเตาอุณหภูมิสูงที่รุนแรง, อุณหภูมิเพิ่มขึ้นต่ำเป็นพิเศษภายใต้กระแสไฟขนาดใหญ่สุด
• การประยุกต์ใช้: ซิลิคอนอุตสาหกรรมความจุสูง, โลหะผสมเหล็ก, ฟอสฟอรัสสีเหลืองปิดเครือข่ายสั้นเตาไฟฟ้า

2.3 สายเคเบิลระบายความร้อนด้วยน้ำแบบยืดหยุ่นนุ่มเป็นพิเศษ (รุ่นพิเศษในการเคลื่อนย้ายอิเล็กโทรด)

• โครงสร้าง: การถักเปียลวดทองแดงปราศจากออกซิเจนที่ละเอียดเป็นพิเศษ, เส้นทางน้ำหล่อเย็นหมุนเวียนหลายช่อง, ปลอกยางต่อต้านริ้วรอยหลายชั้น
• ประโยชน์: มีความยืดหยุ่นสูงเป็นพิเศษ ระยะชักงอได้มาก ไม่มีการแตกหักหลังจากการยก/ลดขั้วไฟฟ้าบ่อยครั้ง ให้ความเย็นที่เสถียร
• การใช้งาน: การเชื่อมต่อโดยตรงระหว่างที่ยึดอิเล็กโทรดและบัสบาร์สุทธิแบบสั้นซึ่งอิเล็กโทรดเคลื่อนที่บ่อยครั้ง

3. โครงสร้างหลักและหลักการทำงาน

1. ตัวนำทองแดงแบบถักนำไฟฟ้า


   ผลิตจากลวดทองแดงปราศจากออกซิเจนที่มีความบริสุทธิ์สูงพร้อมค่าการนำไฟฟ้าสูง โครงสร้างแบบถักหนาแน่นช่วยให้มั่นใจได้ถึงความยืดหยุ่นที่ยอดเยี่ยมและความสามารถในการรองรับกระแสไฟขนาดใหญ่ ช่วยลดความต้านทานการสัมผัสได้อย่างมีประสิทธิภาพ
2. ช่องน้ำหล่อเย็นหมุนเวียน


   น้ำหล่อเย็นจะไหลผ่านท่อด้านในในลักษณะการไหลเวียนแบบปิด โดยจะดูดซับความร้อนที่เกิดจากตัวนำทองแดงอย่างต่อเนื่องในระหว่างการส่งกำลัง ทำให้สายเคเบิลทำงานที่อุณหภูมิต่ำ
3. เสื้อแจ็คเก็ตป้องกันและฉนวนหลายชั้น


   ทนต่ออุณหภูมิสูง ทนต่อความชราและเป็นฉนวนยาง / ชั้นนอกลูกฟูกสแตนเลส แยกการแผ่รังสีที่อุณหภูมิสูง การกระเด็นของเหล็กหลอมเหลว และการเสียดสีทางกล หลีกเลี่ยงการลัดวงจรและความเสี่ยงการรั่วไหล
4. หน้าแปลนเทอร์มินัลแบบเชื่อมแบบรวม


   ปลายทั้งสองใช้โครงสร้างหน้าแปลนทองแดงในตัว การเชื่อมแบบไร้รอยต่อด้วยเปียทองแดง การกระจายกระแสสม่ำเสมอ ความต้านทานการสัมผัสน้อย พร้อมอินเทอร์เฟซช่องน้ำเข้าและทางออกเพื่อการเชื่อมต่อท่อน้ำหมุนเวียนอย่างรวดเร็ว

4. ข้อดีของผลิตภัณฑ์หลัก

4.1 การใช้พลังงานต่ำและการประหยัดพลังงาน

4.2 ความปลอดภัยสูงและอายุการใช้งานยาวนาน

4.3 ความยืดหยุ่นที่ยอดเยี่ยมและรูปแบบที่สะดวก

4.4 การส่งกระแสไฟฟ้าที่เสถียรและการหลอมที่สม่ำเสมอ

4.5 การจับคู่แบบกำหนดเองและการปรับตัวที่แข็งแกร่ง

5. เตาหลอมและอุตสาหกรรมที่เกี่ยวข้อง

• การถลุงโลหะผสมเฟอร์โรอัลลอยด์: เฟอร์โรซิลิกอน, ซิลิโคแมงกานีส, เฟอร์โรนิกเคล, เฟอร์โรโครม, เฟอร์โรวานาเดียมเตาอาร์คที่จมอยู่ใต้น้ำ
• การถลุงสารเคมี: ซิลิคอนอุตสาหกรรม, แคลเซียมคาร์ไบด์, เตาหลอมฟอสฟอรัสสีเหลือง
• โลหะวิทยาที่ไม่ใช่เหล็ก: ตะกรันทองแดง, เถ้าอลูมิเนียม, เตาไฟฟ้าการกลั่นด้วยตะกั่ว-สังกะสี
• ช่วงกำลังการผลิต: เตาไฟฟ้าแบบเต็มรูปแบบตั้งแต่ 6300kVA ถึง 63000kVA

6. การกำหนดค่าการจับคู่ที่เป็นตัวเลือก

1. ชิลด์ด้านนอกทำจากสแตนเลสป้องกันการกระเซ็นที่อุณหภูมิสูง
2. ชุดประกอบข้อต่อท่อน้ำแบบเชื่อมต่อด่วน
3. ปลอกป้องกันฉนวนสำหรับบัสบาร์ตาข่ายแบบสั้น
4. หน้าแปลนป้องกันการกัดกร่อนเพื่อการไหลเวียนของน้ำที่นุ่มนวล
5. ชุดอุปกรณ์ท่อส่งน้ำหมุนเวียนรองรับครบชุด

7. การสนับสนุนบริการครบวงจร

1. การออกแบบที่ไม่ได้มาตรฐานแบบกำหนดเอง: คำนวณหน้าตัดของสายเคเบิลและความยาวของสายเคเบิลตามกระแสหม้อแปลงของเตาเผาและเค้าโครงในสถานที่
2. การสำรวจทางเทคนิคที่ไซต์งาน: วิศวกรมืออาชีพให้คำแนะนำในการเพิ่มประสิทธิภาพโครงร่างเน็ตแบบสั้น
3. การตรวจสอบโรงงานอย่างเข้มงวด: ดำเนินการทดสอบโหลดปัจจุบัน ทดสอบแรงดันน้ำรั่ว และตรวจจับความต้านทานก่อนส่งมอบ
4. การรับประกันหลังการขาย: การรับประกันสายเคเบิลทั้งหมด การจ่ายเทอร์มินัลและอุปกรณ์เสริมที่ตรงกันในระยะยาว คำแนะนำทางเทคนิคจากระยะไกล
