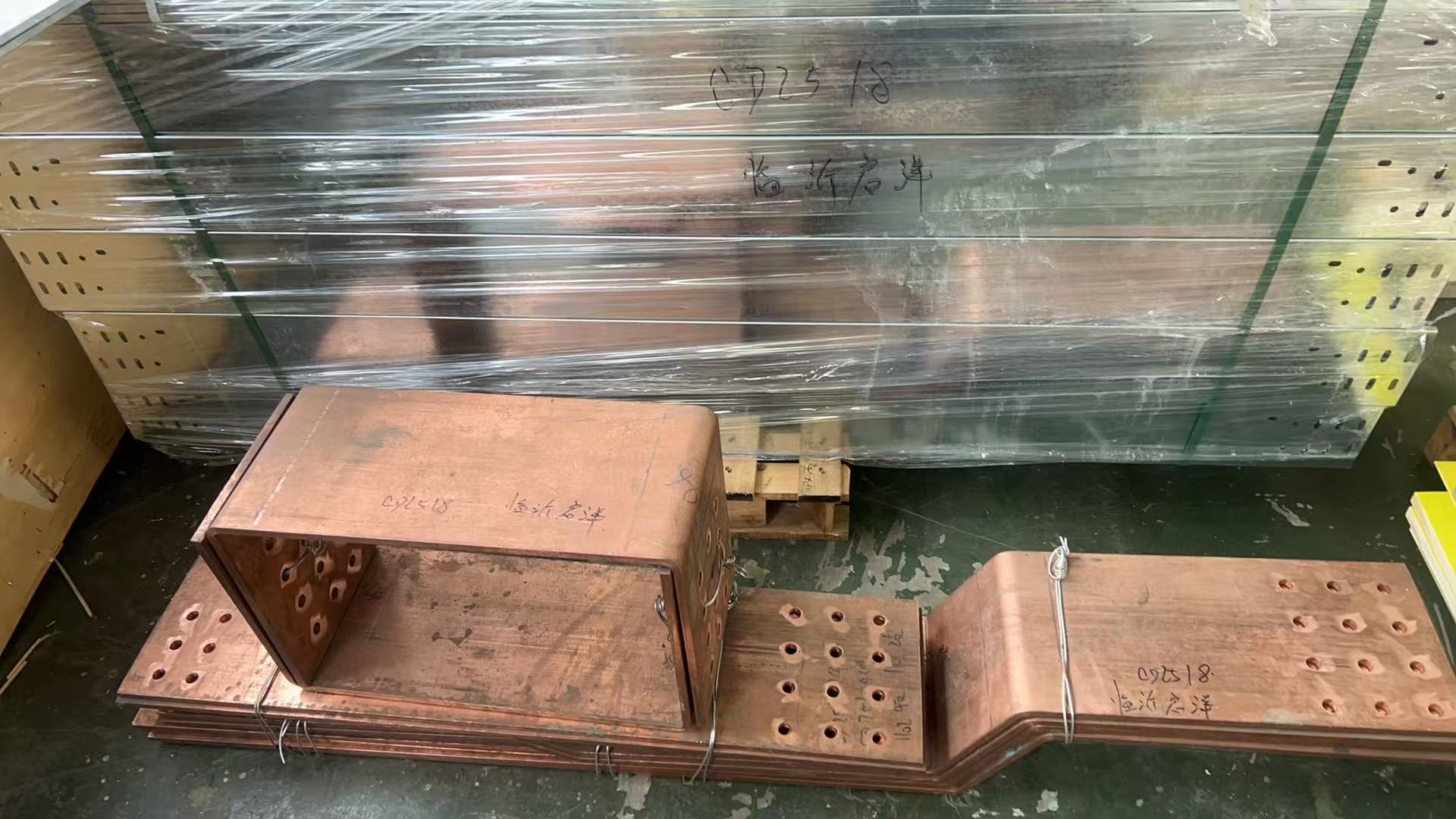

Short-Net สำหรับเตาหลอมอาร์คไฟฟ้า

1. คำจำกัดความหลักและฟังก์ชันหลัก

• คำจำกัดความ: เครือข่ายระยะสั้นหมายถึงคำทั่วไปสำหรับตัวนำทุติยภูมิจากขั้วต่อเต้าเสียบแรงดันต่ำของหม้อแปลง EAF ไปยังปลายขั้วไฟฟ้ากราไฟท์ ในการใช้งานจริง มักจะหมายถึงส่วนสายจากตัวชดเชยไปยังสายเคเบิลระบายความร้อนด้วยน้ำ โดยแบ่งออกเป็นแบบบัสบาร์และแบบท่อทองแดง ในบรรดาเหล่านี้ ท่อทองแดงระบายความร้อนด้วยน้ำได้กลายเป็นทิศทางการพัฒนาหลักเนื่องจากการประหยัดวัสดุทองแดงและผลการระบายความร้อนที่ดีเยี่ยม
• ฟังก์ชันหลัก: ไม่เพียงแต่ทำหน้าที่เป็นช่องทางการส่งผ่านพลังงานไฟฟ้าเท่านั้น แต่ยังควบคุมการกระจายตัวของอาร์คไฟฟ้าอย่างสมมาตร ปรับปรุงเสถียรภาพของอาร์คและความหนาแน่นของพลังงานเพื่อเน้นผลกระทบจากความร้อน ในขณะเดียวกัน ยังสามารถทนต่อภาระความร้อนในระยะสั้นของขั้วไฟฟ้าได้ ทำให้มั่นใจได้ว่า EAF จะสร้างอุณหภูมิสูงอย่างเสถียรสำหรับการหลอมเศษเหล็กและการดำเนินงานอื่นๆ นอกจากนี้ การออกแบบเครือข่ายระยะสั้นที่เหมาะสมยังสามารถปรับสมดุลรีแอกแตนซ์สามเฟสและลดการใช้พลังงาน

2. ส่วนประกอบหลัก

3. พารามิเตอร์ทางเทคนิคหลัก

4. คุณสมบัติของผลิตภัณฑ์

• การปรับตัวเข้ากับกระแสไฟฟ้าแรงสูง: สามารถรับกระแสไฟฟ้าขนาดใหญ่พิเศษหลายหมื่นแอมแปร์ ด้วยระบบระบายความร้อนด้วยน้ำ ความหนาแน่นของกระแสไฟฟ้าสูงกว่าโครงสร้างแบบดั้งเดิมหลายเท่า ในขณะที่น้ำหนักตัวเองลดลงอย่างมาก ปรับให้เข้ากับความต้องการพลังงานการหลอมที่มีความเข้มสูงของ EAF
• การออกแบบการสูญเสียต่ำ: ท่อทองแดงและรองเท้าทองแดงเชื่อมต่อแบบอนุกรมเพื่อสร้างวงจรน้ำหล่อเย็นแบบวงปิด กระจายความร้อนออกจากตัวนำอย่างรวดเร็วและลดการสูญเสียพลังงานไฟฟ้าที่เกิดจากอุณหภูมิสูง เครือข่ายระยะสั้นชนิดรีแอกเตอร์แบบแบนบางชนิดช่วยลดแรงเคลื่อนไฟฟ้าเหนี่ยวนำร่วมและความต้านทานตัวนำโดยการปรับการจัดเรียงขั้วไฟฟ้าให้เหมาะสม ประหยัดพลังงานไฟฟ้าเพิ่มเติม
• ความทนทานต่อสภาพแวดล้อมที่รุนแรง: ส่วนประกอบทำจากวัสดุที่ทนต่ออุณหภูมิสูงและทนต่อการกัดกร่อน ทำให้สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่มีฝุ่นละอองนำไฟฟ้าสูงและอุณหภูมิสูงในระหว่างการหลอม EAF การออกแบบโครงสร้างยังคำนึงถึงความแข็งแรงทางกลเพื่อต้านทานการสั่นสะเทือนและแรงกระแทกในระหว่างการหลอม
• ความเข้ากันได้ที่แข็งแกร่ง: สามารถปรับแต่งด้วยโครงสร้างและพารามิเตอร์ที่สอดคล้องกันตามประเภทอุปกรณ์ต่างๆ เช่น EAF และเตาหลอมอาร์คจม รวมถึงสถานการณ์การหลอมที่แตกต่างกัน เช่น เตาหลอมนิกเกิล-เหล็กและเตาหลอมซิลิคอนอุตสาหกรรม ด้วยความสามารถในการปรับตัวที่แข็งแกร่ง

5. สถานการณ์การใช้งาน
