ประเภทใหม่ของหลอดปิดเตาเย็นน้ํา

ประเภท ปกห้อเย็นน้ําแบบท่อ สําหรับห้อไฟฟ้า

1ลักษณะการออกแบบหลักและหลักการทํางาน

ลักษณะสําคัญของการออกแบบ

• ระบบหลอดระบายความร้อน: ผิวเคลือบภายในที่ซับซ้อนความร้อนประกอบด้วยหลอดสแตนเลสที่ไม่มีรอยต่อ หรือหลอดสแตนเลส(จัดเรียงในรูปแบบคู่เคียง, สปีรอล, หรือกรีด) การออกแบบนี้เพิ่มพื้นที่แลกเปลี่ยนความร้อน (30-50% ใหญ่กว่าปกชนิดแผ่น)การหลีกเลี่ยงจุดร้อนในท้องถิ่นที่เกิดจากความร้อนในเส้นโค้ง.
• ผสมท่อแบบโมดูล: ท่อถูกจัดเป็นกลุ่มในพวงมาลูเลอร์ที่สามารถถอดออกได้ (ตัวอย่างเช่น 3-5 ท่อต่อโมดูล) หากท่อแต่ละตัวได้รับความเสียหาย (ตัวอย่างเช่นจากการกระจายน้ําละลาย)เพียงโมดูลที่ได้รับผลกระทบเท่านั้นที่ต้องการเปลี่ยน. การเปลี่ยนแผ่นทั้งหมดในแบบแผ่นปก)
• การบูรณาการกรอบที่เสริม: ท่อถูกผสมผสานหรือพับกับกรอบเหล็กความแข็งแรงสูง (Q355B หรือ 16Mn)สร้างโครงสร้างที่แข็งแกร่งที่ทนต่อการปรับปรุงจากการขยายความร้อน (สําคัญสําหรับ EAFs ที่ต้องการการยก / ลดคลุมบ่อย ๆ).
• การ ปิด ที่ ดี ที่สุด ใน ช่อง อิเล็กทรอนด์: โครงสร้างท่อรอบหลุมไฟฟ้าใช้วงจรท่อ 2 ชั้น(ท่อภายในสําหรับทําความเย็น ท่อภายนอกสําหรับการติดตั้งซัคเกตอุณหภูมิสูง) เพิ่มผลการปิดและป้องกันการรั่วไหลของก๊าซเตาในพื้นที่ที่สวมสูงนี้

หลักการทํางาน

1. น้ําเย็นอุณหภูมิต่ํา (30-40 °C, ลดอ่อน / ถอนเหมืองเพื่อป้องกันการปะเปื้อน) ได้ถูกกระจายไปยังแต่ละกระบวนการท่อผ่านท่อหัว (ติดตั้งบนกรอบภายนอกของฝา)
2. น้ําไหลผ่านท่อซึมความร้อนจากก๊าซเตาอบอุณหภูมิสูง (1600-2200 °C) และการกระจายแสง arcการปรับปรุงการนําความร้อน).
3. น้ําที่ร้อน (55-60 °C) เข้ามาในหัวกลับ, ส่งไปยังเครื่องแลกเปลี่ยนความร้อน / หอคอยเย็นเพื่อลดอุณหภูมิและถูกนํากลับไปสู่ฝาปกวงจรระบายความร้อนประสิทธิภาพสูง.

2การเลือกวัสดุสําหรับองค์ประกอบหลัก

3ปริมาตรทางเทคนิคหลัก (เฉพาะสําหรับ 100t Steelmaking EAF)

4. ข้อดีของการใช้งานและฉาก EAF ที่เหมาะสม

ข้อดีหลักของการใช้งาน

1. ประสิทธิภาพการแลกเปลี่ยนความร้อนที่สูงขึ้น: พื้นที่ผิวท่อที่เพิ่มขึ้นลดอุณหภูมิน้ําออก 5-10 °C (เทียบกับปกชนิดแผ่น) ลดภาระระบบเย็นและประหยัดพลังงาน
2. ความทนทานต่อการกระแทกจากความร้อนที่แข็งแกร่งขึ้น: ท่อมีความยืดหยุ่นที่ดีกว่าแผ่นแข็งรับซับซ้อนการขยายความร้อน/การหดตัวโดยไม่ต้องแตก หลักสําหรับ EAF ที่ผ่านการอบอุ่น (หลอม) และลดความเย็น (การชาร์จ/ดึง) ช่วงที่ถี่ถี่.
3. ค่ารักษาที่ต่ํากว่า: พวงท่อแบบโมดูลสามารถเปลี่ยนบางส่วน (ต้นทุน 10-20% ของการเปลี่ยนครอบครบ) และการซ่อมช้าขึ้น (1-2 ชั่วโมงเมื่อเทียบกับ 8-12 ชั่วโมงสําหรับครอบแบบแผ่น)
4. การปรับปรุงที่ดีขึ้นกับ EAFs ใหญ่: โครงสร้างรูปร่างท่อที่แข็งแกร่งสามารถรองรับขนาดครอบที่ใหญ่ขึ้น (เช่น กว้าง 5-6m สําหรับ EAF 200t) โดยไม่ทําให้เกิดการบิดเบือน ซึ่งครอบชนิดแผ่นที่พยายามที่จะบรรลุ

สถานการณ์ EAF ที่เหมาะสม

• เครื่องยนต์ยนต์ยนต์ยนต์พลังงานสูงสุด (UHP) การผลิตเหล็ก (50-200t): รับมือความร้อนวงโค้งแรง (2000-2200 °C) และการยกฝาบ่อย ๆ สําหรับการชาร์จขยะ อัตราการฟื้นฟู CO ≥98% เนื่องจากการปิดดี
• EAFs การปรับปรุงเหล็กเหล็กเหล็กแรงสูง (ตัวอย่างเช่นเหล็กเหล็กคลอมคาร์บอนต่ํา, เหล็กซิลิคอน): ทนต่อการกัดกรองจากสลักที่อุดมไปด้วยโครม / แมนแกนเนส (มีท่อ 316L) และลดการสูญเสียเหล็กสแตนเลสผ่านการควบคุมอุณหภูมิที่มั่นคง
• อุปกรณ์ประหลาดประหลาดประหลาดขนาดกลาง (ตัวอย่างเช่นเหล็ก/เหล็กนิเคิล): การออกแบบแบบโมดูลทําให้การบํารุงรักษาง่ายในกระบวนการหลอมด้วยการทําความสะอาด slag บ่อย ๆ

5การบํารุงรักษารายวันและป้องกันความผิดพลาด

การบํารุงรักษาประจํา (ต่อการทํางาน)

1. การตรวจสอบท่อและหัว: ตรวจสอบการรั่วไหลของน้ําที่ส่วนผสมของท่อและหัวท่อ โดยใช้เครื่องวัดแรงดัน ลงแรงดัน ≥0.05 MPa แสดงถึงการรั่วไหลที่อาจเกิดขึ้น
2. การติดตามอุณหภูมิ: ใช้เทอร์โมเมตรอินฟราเรดในการสแกนพื้นผิวท่อ อุณหภูมิในท้องถิ่น > 100 °C ชี้ให้เห็นว่าท่อบล็อก (เพราะการปะเปื้อนหรือการผูกพันของ slag)
3. ตรวจสอบการปิดหลุมไฟฟ้า: ตรวจสอบการสกัดกราไฟต์เพื่อการเสื่อม; เปลี่ยนหากการรั่วไหลของก๊าซเตาอบ (ตรวจพบโดยเครื่องตรวจ CO) กว่า 0,05%
4. เครื่องยกน้ํามัน: ใช้กรีดโมลิบเดนัมดีซัลไฟด์อุณหภูมิสูงบนหมุนและกระบอกไฮดรอลิก เพื่อป้องกันการติดต่อระหว่างการเคลื่อนไหวฝาปิด

ข้อผิดพลาดและการแก้ไขที่พบบ่อย

  โครงสร้างการเย็นน้ําในฝาอบเตาอบประกอบด้วยหลอดไร้รอยหลายหลอดที่จัดเรียงกันอย่างแน่น

ท่อเหล็กแต่ละท่อเป็นกลม หลังคาเตาอบที่เย็นด้วยน้ําของโครงสร้างนี้ไม่ง่ายที่จะรั่วและรักษาง่าย

หมวกหม้อเย็นด้วยน้ําของหม้อไฟฟ้าใช้หมวกหม้อเย็นด้วยน้ํารูปหลอด และหมวกหม้อเย็นด้วยน้ําถูกออกแบบเป็นสองครึ่งเพื่อการเปลี่ยนและขนส่งง่าย

กล่องเตาอบเย็นด้วยน้ําประกอบด้วยกรอบท่อ, เครื่องเย็นน้ําเร็วบนครึ่งกล่องซ้าย, เครื่องเย็นน้ําเร็วบนครึ่งกล่องขวา, อุปกรณ์การชาร์จปูนและวงแหวนรองรับการเย็นด้วยน้ําบนครอบเตาขนาดเล็กกลาง. กรอบท่อทําจากท่อเหล็กไร้รอย ซึ่งไม่เพียงแต่ใช้เป็นความต้องการความแข็งแรงของส่วนโครงสร้าง แต่ยังเป็นท่อน้ําเข้าและกลับหลักเชื่อมทุกวงจรน้ําเย็นผ่านท่อเข้าและกลับหลัก. บล็อกเย็นน้ําซ้ายและขวาครึ่งถูกเชื่อมต่อกับกรอบโดย boltsและน้ําเย็นเร็วไปข้างหน้าและน้ํากลับเชื่อมต่อกับปายน้ําเข้าและกลับหลักโดยปายเหล็กสาขาที่จะเย็นสองครึ่งน้ําบล็อกเย็น.

อุปกรณ์ชาร์จคอล์มถูกติดตั้งบนฝาปิดลดน้ําเตาอ่าง อุปกรณ์ประกอบด้วยกระดุมรับ, ช่องลด, ฯลฯส่วนล่างของหลุมลอยถูกออกแบบเป็นโครงสร้างเย็นน้ําเมื่อไม่เพิ่มปูนปูน, วาล์ว sluice ปิดเพื่อป้องกันก๊าซควันจาก overflows จากอุปกรณ์การชาร์จปูนปูน

แหวนการสนับสนุนที่เย็นด้วยน้ําของฝาปิดเตาอบขนาดเล็กกลางถูกทําเป็นโครงสร้างก้อนกลับ และมีการเย็นด้วยน้ําเช่นกันท่อเข้าและกลับน้ําเชื่อมต่อกับท่อเข้าและกลับน้ําหลัก.

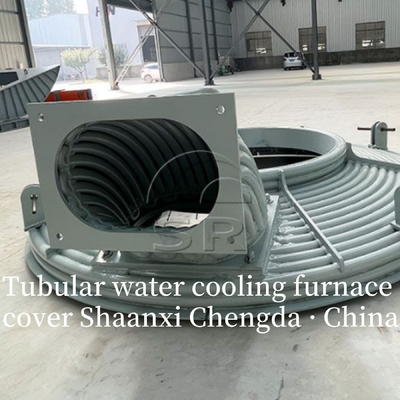

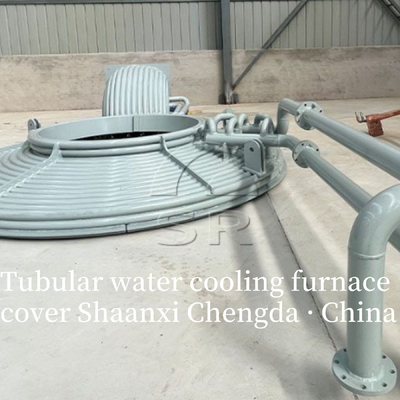

ภาพแผนที่ส่วนหนึ่งของท่อปิดเตาเย็นด้วยน้ํา:
