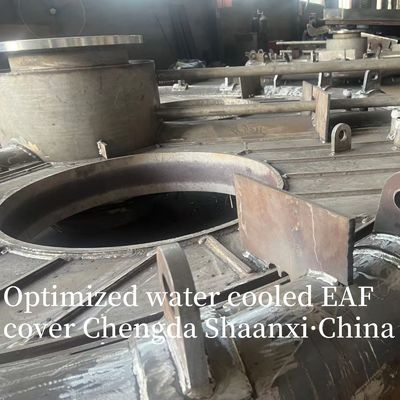

ปรับปรุงการปกปิด EAF ที่เย็นด้วยน้ํา:

การออกแบบของฝาปิดเตาเย็นด้วยน้ําสามารถบรรลุฟังก์ชันต่อไปนี้:
(1) ความดันและบรรยากาศการลดขนาดเล็กในเตาอบสามารถตอบสนองความต้องการของกระบวนการหลอม
(2) รวบรวมก๊าซควันที่เกิดจากการหลอม และส่งวัสดุและเหล็กเหล็กหลากหลายไปยังเตาอบ

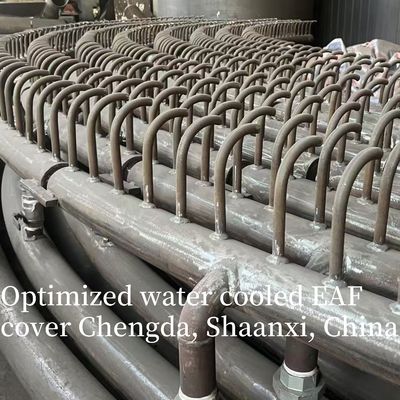

(3) ลดรังสีความร้อนและความสูญเสียความร้อน ลดการบริโภคไฟรื้อเพลิงหมวกเตาเย็นน้ําด้วยท่อเหล็กไร้รอยพิเศษขนาดเท่ากัน, เพื่อให้แน่ใจว่าการไหลของน้ําเย็นโดยไม่มีจุดตาย

ในโครงสร้างผนังข้างของร่างครอบเตาอบถูกสร้างขึ้นเป็นคอลัมน์และคอน และด้านบนคือพื้นผิวคอนที่พลิก (ใหญ่ด้านล่างและเล็กด้านบน) เพื่อให้มั่นคง
ความดันทางเข้า 0.7MPa ความดันทางกลับ 0.4MPa กระแส 400 m%h อุณหภูมิทางเข้า ≤35 °C อุณหภูมิทางกลับ ≤55 °C

หม้อไฟฟ้า หม้อเย็นด้วยน้ํา

1หน้าที่หลักและหลักการทํางาน

ฟังก์ชันหลัก

• ทนต่ออุณหภูมิสูง และป้องกัน: ติดกันกับสภาพแวดล้อมความร้อนสูง 1500-2200 °C ภายในเตาอบป้องกันการเคลือบเปลือกกระเป๋าตัวเตาอบโดยตรงโดยก๊าซความร้อนสูงและกระจายน้ําละลายและหลีกเลี่ยงการบิดเบือนหรือการเผาไหม้ของโครงสร้างเหล็ก.
• การปิด & การจัดการแก๊สเตา: สําหรับเตาไฟฟ้าปิด (เช่นเตาแคลเซียมคาร์ไบด์ปิด)มันสร้างพื้นที่ที่แน่นต่ออากาศกับร่างเตาอบ เพื่อป้องกันการรั่วไหลของก๊าซเตาอบที่เป็นพิษและเผาไหม้ (เช่น CO) และให้แน่ใจว่าการรวบรวมก๊าซเตาอบเพื่อการรีไซเคิลพลังงาน.
• การลดการสูญเสียความร้อน: โครงสร้างที่เย็นด้วยน้ําลดการระบายความร้อนจากด้านบนของเตาอบ (เมื่อเทียบกับฝาปิดไฟที่ทนทานแบบดั้งเดิม ความสูญเสียความร้อนสามารถลดลง 30% - 50%)การปรับปรุงประสิทธิภาพความร้อนของเตาอบและลดการบริโภคพลังงาน.
• การดูแลง่าย: หลีกเลี่ยงการเปลี่ยนอิฐที่ทนไฟบ่อย ๆ (การปิดปกแบบดั้งเดิมจําเป็นต้องซ่อมทุก 1-3 เดือน) ขยายอายุการใช้งานไป 3-5 ปีและลดเวลาการบํารุงรักษาการปิด

หลักการทํางาน

1. ร่างปิดเตาอบถูกออกแบบด้วยชั้นกลางรู (หรือท่อที่เย็นด้วยน้ํา)และน้ําเย็น (น้ําอ่อนหรือน้ําลดธาตุ) ถูกฉีดต่อเนื่องเข้าไปในชั้นระหว่าง/ท่อผ่านปั๊มปั๊มน้ํา.
2. เมื่อเตาอบทํางาน ก๊าซเตาอบอากาศสูงและความร้อนของรังสี ส่งความร้อนไปยังผนังภายในของฝาเตาอบน้ําเย็นดูดซึมความร้อนนี้และไหลออกจากฝาผิงผ่านท่อกลับ.
3. น้ําทําความเย็นที่อบอุ่นถูกส่งไปยังหอระบายความเย็นหรือเครื่องแลกเปลี่ยนความร้อนเพื่อลดอุณหภูมิของมัน (โดยปกติจาก 50-60 °C เป็น 30-40 °C) จากนั้นนํากลับไปสู่ฝาผิงระบบหมุนเวียนพลังงานต่ํา.

2โครงสร้างหลักและการเลือกวัสดุ

3ปริมาตรทางเทคนิคหลัก

• ปริมาตรของน้ําเย็น:
  • อุณหภูมิทางเข้า: ≤40°C (สูงเกินไปจะลดประสิทธิภาพการดูดซึมความร้อน)
  • อุณหภูมิทางออก: ≤60°C (ป้องกันการปรับขนาดในท่อเนื่องจากอุณหภูมิสูง)
  • ความดันน้ํา: 0.4-0.6 MPa (รับประกันการไหลของน้ําเพียงพอเพื่อหลีกเลี่ยงการอุ่นเกินในท้องถิ่น)
  • อัตราการไหลของน้ํา: คํานวณขึ้นอยู่กับความจุของเตาอบ (เช่นเตาอบแคลเซียมคาร์ไบด์ 40MVA ต้องการอัตราการไหลของน้ํา 80-100 m3/h)
• ปริมาตรโครงสร้าง:
  • ความหนาของแผ่นที่เย็นด้วยน้ํา: 8-12 mm (สมดุลความต้านทานความร้อนและประสิทธิภาพการถ่ายทอดความร้อน)
  • ระยะห่างของท่อ: 150-250 มิลลิเมตร (รับประกันการเย็นแบบเรียบร้อย ไม่มีจุดร้อนในท้องถิ่น)
  • ความดันการปิด: ≥0.1 MPa (รับประกันไม่ให้มีการรั่วไหลของก๊าซเตาอบ, ตอบสนองมาตรฐานสิ่งแวดล้อม)
• ปริมาตรการให้บริการ:
  • อุณหภูมิการทนสูงสุด: 1800-2200 °C (ผนังภายใน);
  • คออฟเฟกชั่นการระบายความร้อน: ≤150 W/ ((m2·K) (ต่ํากว่าการปกปิดไฟแรงแบบดั้งเดิม 300-400 W/ ((m2·K));
  • อัตราการรั่วไหล: ≤0.1% (อัตราการรั่วไหลของก๊าซเตาอบ, ตอบสนองมาตรฐานการปล่อยก๊าซ GB 16297)

4. สถานการณ์การใช้งานและประเภทเตาอบที่ตรงกัน

5การบํารุงรักษาประจําวันและการจัดการความผิดปกติ

การบํารุงรักษารายวัน (ครั้งละชิงต์)

1. ตรวจสอบการไหลเวียนของน้ํา: ติดตามอุณหภูมิ, ความดัน และอัตราการไหลของน้ําตู้/อัตราการไหลของน้ําเย็น หากอุณหภูมิของน้ําตู้เกิน 60°C หรือความดันลดลง ≥ 0.1 MPa หยุดเตาอบเพื่อตรวจสอบทันที
2. การตรวจสอบการปิด: ตรวจสอบกระปุกขอบของฝาอบเตาอบเพื่อหารอยแตกหรือการแก่ตัว; ล้างพื้นผิวปิดให้สะอาดและเปลี่ยนกระปุกถ้ามีการรั่วไหลของก๊าซเตาอบ (ตรวจพบโดยเครื่องตรวจจับก๊าซ)
3. การตรวจสอบท่อ: ตรวจสอบช่องทางเข้า/ออกของน้ําเพื่อตรวจสอบการรั่วไหล; ใช้เทอร์โมเมตรอินฟราเรดในการสแกนตัวปก

ข้อผิดพลาดและการแก้ไขที่พบบ่อย

สัญลักษณ์ปกเตา:
