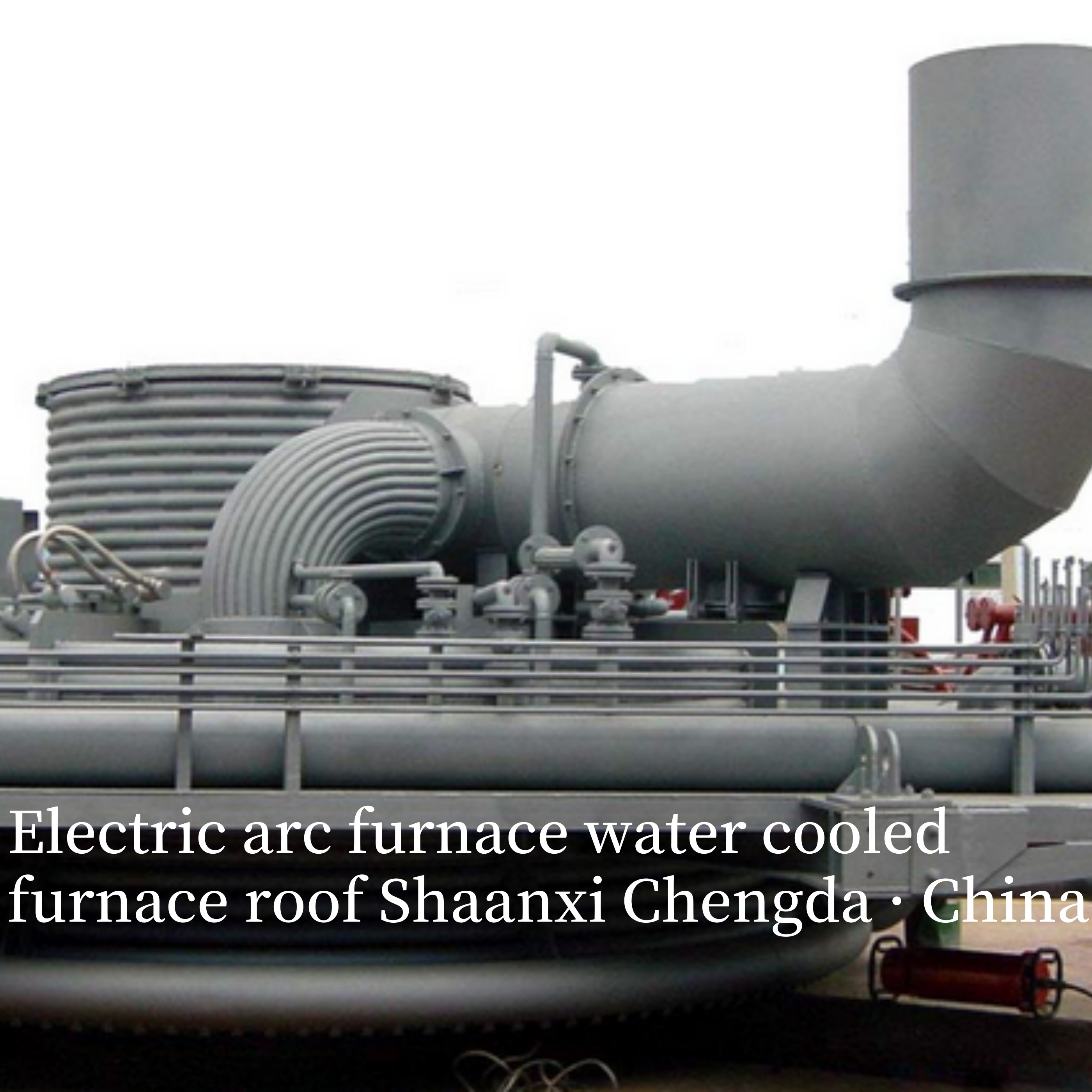

  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
  • Electric Arc Furnace Water Cooled Cover with Advanced Cooling System
สถานที่กำเนิด มณฑลส่านซี ประเทศจีน
ชื่อแบรนด์ Shaanxi Chengda
ได้รับการรับรอง ISO9001
หมายเลขรุ่น หลังคาเตาเย็นด้วยน้ํา
จำนวนสั่งซื้อขั้นต่ำ 1 ชุด
ราคา The price will be negotiated based on the technical requirements and supply scope of Party A
รายละเอียดการบรรจุ หารือตามข้อกำหนดเฉพาะของฝ่ายก
เวลาการส่งมอบ 2 เดือน
เงื่อนไขการชำระเงิน L/C,D/A,D/P,T/T,Western Union,MoneyGram
สามารถในการผลิต ซัพพลายเชนการผลิตที่สมบูรณ์อุปทานตรงเวลาและเป็นไปตามมาตรฐานคุณภาพ
รายละเอียดสินค้า
เน้น

หลังคาเตาไฟฟ้า

,

เตาไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า

,

ระบบปรับปรุงความเย็นที่พัฒนา
ฝากข้อความ
รายละเอียดสินค้า

เตาหลอมอาร์กไฟฟ้าแบบระบายความร้อนด้วยน้ำ



ฝาครอบเตาหลอมอาร์กไฟฟ้าแบบระบายความร้อนด้วยน้ำ

ฝาครอบเตาหลอมอาร์กไฟฟ้า (EAF) แบบระบายความร้อนด้วยน้ำเป็นส่วนประกอบสำคัญในการป้องกันความร้อนและการควบคุมกระบวนการสำหรับเตาหลอมอาร์กไฟฟ้า ซึ่งเป็นอุปกรณ์ที่ใช้กันอย่างแพร่หลายในการผลิตเหล็ก การหลอมโลหะผสมเหล็ก และการถลุงโลหะที่ไม่ใช่เหล็ก มันแทนที่ฝาครอบอิฐทนไฟแบบดั้งเดิมด้วย โครงสร้างการไหลเวียนของน้ำแบบปิด เพื่อปิดผนึกด้านบนของเตาหลอม แยกการแผ่รังสีอาร์กอุณหภูมิสูง และจัดการก๊าซในเตาหลอม ส่วนประกอบนี้ส่งผลกระทบโดยตรงต่อประสิทธิภาพพลังงาน ความปลอดภัย และประสิทธิภาพด้านสิ่งแวดล้อมของ EAF ทำให้เป็นสิ่งจำเป็นสำหรับการดำเนินงาน EAF ประสิทธิภาพสูงสมัยใหม่

1. ฟังก์ชันหลักและหลักการทำงาน

ฟังก์ชันหลัก

แตกต่างจากฝาครอบเตาหลอมอุตสาหกรรมทั่วไป ฝาครอบ EAF แบบระบายความร้อนด้วยน้ำได้รับการออกแบบมาให้ทนทานต่อสภาวะที่รุนแรง (อุณหภูมิอาร์กสูง การกระเซ็นของโลหะหลอมเหลว และก๊าซในเตาหลอมที่มีฤทธิ์กัดกร่อน) โดยมีฟังก์ชันหลักสี่ประการ:
  • การป้องกันอุณหภูมิสูง: ทนทานต่อการขัดถูโดยตรงจากการแผ่รังสีอาร์ก 1600-2200°C และการกระเซ็นของเหล็ก/ตะกรันหลอมเหลว ป้องกันการเสียรูปหรือการเผาไหม้ของเปลือกเหล็กของ EAF และยืดอายุการใช้งานของตัวเตาหลอม
  • การปิดผนึกและการกู้คืนก๊าซในเตาหลอม: สำหรับ EAF แบบปิดสมัยใหม่ (เช่น EAF กำลังสูงพิเศษสำหรับการผลิตเหล็ก) มันจะสร้างพื้นที่สุญญากาศกับตัวเตาหลอมเพื่อรวบรวมก๊าซในเตาหลอมที่มี CO สูง ก๊าซนี้ถูกนำกลับมาใช้ใหม่เป็นเชื้อเพลิง (ลดการใช้พลังงาน) หรือผ่านการบำบัดเพื่อให้เป็นไปตามมาตรฐานการปล่อยมลพิษ หลีกเลี่ยงการรั่วไหลของก๊าซพิษ
  • การลดการสูญเสียความร้อน: โครงสร้างระบายความร้อนด้วยน้ำช่วยลดการกระจายความร้อนด้านบน ซึ่งเมื่อเทียบกับฝาครอบทนไฟแบบดั้งเดิม จะช่วยลดการสูญเสียความร้อนลง 35%-55% ปรับปรุงประสิทธิภาพความร้อนของ EAF และลดการใช้ไฟฟ้า (โดยทั่วไป 30-60 kWh/ตันของเหล็ก)
  • ความยืดหยุ่นในการดำเนินงาน: รองรับการเปิด/ปิดบ่อยครั้ง (สำหรับการชาร์จเศษเหล็ก การปรับขั้วไฟฟ้า และการแตะ) ในขณะที่ยังคงรักษาเสถียรภาพของโครงสร้าง ลดเวลาหยุดทำงานสำหรับการบำรุงรักษาหรือการเปลี่ยนกระบวนการ

หลักการทำงาน

มันทำงานบนหลักการของ การถ่ายเทความร้อนอย่างต่อเนื่องผ่านการไหลเวียนของน้ำหล่อเย็น, ทำให้มั่นใจได้ว่าฝาครอบยังคงอยู่ในช่วงอุณหภูมิที่ปลอดภัย (ผนังด้านนอก ≤80°C) แม้ภายใต้สภาวะเตาหลอมที่รุนแรง:
  1. โครงสร้างภายในของฝาครอบ (แผงกลวงหรือขดลวดฝังตัว) เชื่อมต่อกับระบบระบายความร้อนแบบปิดภายนอก (รวมถึงปั๊มน้ำ เครื่องแลกเปลี่ยนความร้อน และถังขยายตัว)
  2. น้ำหล่อเย็นอุณหภูมิต่ำ (30-40°C โดยปกติจะทำให้นิ่มหรือขจัดแร่ธาตุเพื่อหลีกเลี่ยงการเกิดตะกรัน) จะถูกสูบเข้าไปในช่องภายในของฝาครอบ
  3. ความร้อนสูงจากเตาหลอม (การแผ่รังสีอาร์ก ก๊าซในเตาหลอมร้อน) จะถูกดูดซับโดยผนังด้านในของฝาครอบและถ่ายโอนไปยังน้ำหล่อเย็นที่ไหล
  4. น้ำร้อน (50-60°C) ไหลออกจากฝาครอบ ถูกทำให้เย็นลงโดยเครื่องแลกเปลี่ยนความร้อน (หรือหอทำความเย็น) และถูกนำกลับมาใช้ใหม่ในฝาครอบ ซึ่งก่อให้เกิดวงจรการกระจายความร้อนที่มีประสิทธิภาพและต่อเนื่อง

2. การออกแบบโครงสร้างและการเลือกวัสดุ

ฝาครอบ EAF แบบระบายความร้อนด้วยน้ำมีดีไซน์แบบโมดูลาร์ที่มีความแข็งแรงสูง โดยเลือกวัสดุเพื่อสร้างสมดุลระหว่างความทนทานต่อความร้อน ความทนทานต่อการกัดกร่อน และความเสถียรทางกลไก
ส่วนประกอบโครงสร้าง ฟังก์ชัน วัสดุทั่วไป ข้อควรพิจารณาในการออกแบบ
โครงตัวถังฝาครอบ รองรับโครงสร้างทั้งหมด เชื่อมต่อกับกลไกการยก เหล็กอัลลอยต่ำ Q355B (ความต้านทานแรงดึงสูง เชื่อมได้ดี) หรือเหล็ก 16Mn หนาขึ้นเป็น 12-16 มม. เพื่อทนต่อความเครียดทางกลไกระหว่างการยก/ล็อค
แผง/ขดลวดระบายความร้อนด้วยน้ำ ส่วนดูดซับความร้อนหลัก สร้างชั้นใน/นอกของฝาครอบ - ชั้นใน: สแตนเลส 316L (ทนทานต่อการกัดกร่อนจากก๊าซในเตาหลอมที่เป็นกรด เช่น SO₂)

- ชั้นนอก: เหล็กกล้าคาร์บอน (คุ้มค่าสำหรับสภาพแวดล้อมที่มีอุณหภูมิต่ำ)		 แผง: หนา 8-12 มม. โดยมีระยะห่างระหว่างช่องภายใน 150-200 มม. เพื่อหลีกเลี่ยงจุดร้อน

ขดลวด: ท่อเหล็กไร้รอยต่อ Φ38-57 มม. (เหล็ก 20#) เพื่อการไหลของน้ำที่สม่ำเสมอ
รูขั้วไฟฟ้าและซีล รองรับขั้วไฟฟ้ากราไฟต์ ป้องกันการรั่วไหลของก๊าซ การบรรจุด้วยกราไฟต์อุณหภูมิสูง + วงแหวนแรงดันสแตนเลส รูเรียงรายไปด้วยปลอกทนต่อการสึกหรอ (เพื่อต้านทานการเสียดสีของขั้วไฟฟ้า) และมีซีลปรับได้สำหรับการเปลี่ยนแปลงเส้นผ่านศูนย์กลางของขั้วไฟฟ้า
กลไกการยก/ล็อค เปิด/ปิดฝาครอบได้ ทำให้มั่นใจได้ถึงแรงดันในการปิดผนึก บานพับเหล็กอัลลอย + กระบอกสูบไฮดรอลิก (หรือแอคทูเอเตอร์นิวเมติก) ติดตั้งเซ็นเซอร์ตำแหน่งเพื่อหลีกเลี่ยงการวางแนวที่ไม่ถูกต้อง แรงล็อค ≥0.1 MPa เพื่อให้แน่ใจว่าอากาศเข้า
ข้อต่อทางเข้า/ทางออกของน้ำ เชื่อมต่อกับระบบระบายความร้อนภายนอก ข้อต่อเชื่อมต่อด่วนสแตนเลส 304 (พร้อมซีลโอริงเพื่อป้องกันการรั่วไหล) ออกแบบด้วยวาล์วกันกลับเพื่อป้องกันการไหลย้อนกลับของน้ำระหว่างการปิดเครื่อง
ชั้นฉนวนกันความร้อน ลดการสูญเสียความร้อนภายนอก (ผนังด้านนอก) ผ้าห่มใยเซรามิก (หนา 100-150 มม. ทนต่อ 800°C) นำไปใช้กับโครงภายนอกเพื่อป้องกันส่วนประกอบการยกและปรับปรุงความปลอดภัยของผู้ปฏิบัติงาน

3. พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ได้รับการปรับแต่งตามความจุของ EAF (เช่น EAF ผลิตเหล็ก 50t, 100t, 200t) และข้อกำหนดของกระบวนการ (เช่น กำลังไฟสูงพิเศษ การผลิตเหล็กกล้าคาร์บอนต่ำ) พารามิเตอร์หลัก ได้แก่:
หมวดหมู่พารามิเตอร์ ตัวบ่งชี้เฉพาะ ค่าทั่วไปสำหรับ EAF ผลิตเหล็ก 100t
ระบบน้ำหล่อเย็น อุณหภูมิทางเข้า

อุณหภูมิทางออก

แรงดันน้ำ

อัตราการไหลของน้ำ		 ≤40°C

≤60&C

0.5-0.7 MPa

120-150 m³/h
ประสิทธิภาพโครงสร้าง อุณหภูมิทนทานสูงสุด (ผนังด้านใน)

ค่าสัมประสิทธิ์การกระจายความร้อน

อัตราการรั่วไหลของการปิดผนึก		 2200°C

≤120 W/(m²·K)

≤0.05% (ก๊าซในเตาหลอม)
พารามิเตอร์การทำงาน ความเร็วในการยก

แรงดันล็อค

อายุการใช้งาน		 0.8-1.2 m/min

0.12-0.15 MPa

3-5 ปี
พารามิเตอร์มิติ เส้นผ่านศูนย์กลาง (สำหรับ EAF ทรงกลม)

น้ำหนัก

เส้นผ่านศูนย์กลางรูขั้วไฟฟ้า		 4.5-5.5 ม.

8-12 ตัน

Φ400-600 มม.

4. สถานการณ์การใช้งานและข้อดีด้านประสิทธิภาพ

มีการใช้กันอย่างแพร่หลายใน EAF ประเภทต่างๆ พร้อมการออกแบบที่ปรับแต่งสำหรับเป้าหมายการถลุงที่แตกต่างกัน:
ประเภทการใช้งาน EAF คุณสมบัติการออกแบบที่กำหนดเอง ข้อดีด้านประสิทธิภาพ
EAF ผลิตเหล็ก (กำลังไฟสูงพิเศษ, UHP) อัตราการไหลของน้ำขนาดใหญ่ (เพื่อจัดการกับความร้อนจากอาร์กสูง) ซีลขั้วไฟฟ้าเสริมแรง (สำหรับการกู้คืน CO) ลดการใช้ไฟฟ้าในการผลิตเหล็ก 40-60 kWh/ตัน อัตราการรวบรวมก๊าซในเตาหลอม ≥98%
EAF การกลั่นโลหะผสมเหล็ก (เช่น โครเมียมเฟอร์โรคาร์บอนต่ำ) แผงด้านในทนต่อการกัดกร่อน (เพื่อต้านทานตะกรันที่มีโครเมียมสูง) โครงสร้างกะทัดรัด ยืดอายุการใช้งานของฝาครอบเป็น 4-5 ปี ลดการสูญเสียโครเมียมระหว่างการกลั่น 1-2%
EAF การถลุงโลหะที่ไม่ใช่เหล็ก (เช่น การถลุงโลหะผสมทองแดง) แผงโลหะผสมทนความร้อน (เพื่อทนต่อ 2000°C+) พื้นผิวด้านในทำความสะอาดง่าย ป้องกันการปนเปื้อนของโลหะผสมจากวัสดุฝาครอบ ทำให้การบำรุงรักษาง่ายขึ้น
เมื่อเทียบกับฝาครอบอิฐทนไฟแบบดั้งเดิม ข้อดีของมันมีนัยสำคัญ:
ตัวชี้วัดประสิทธิภาพ ฝาครอบระบายความร้อนด้วยน้ำ ฝาครอบทนไฟแบบดั้งเดิม
อายุการใช้งาน 3-5 ปี 1-3 เดือน (ต้องเปลี่ยนบ่อย)
การสูญเสียความร้อน ลดลง 35-55% สูง (คิดเป็น 20-30% ของการสูญเสียความร้อนทั้งหมด)
ความถี่ในการบำรุงรักษา 2-3 ครั้ง/ปี 1-2 ครั้ง/เดือน
การปิดผนึกก๊าซในเตาหลอม อัตราการรั่วไหล ≤0.05% ไม่ดี (อัตราการรั่วไหล ≥5%)

5. การบำรุงรักษาประจำวันและการจัดการข้อผิดพลาด

เพื่อให้มั่นใจถึงการทำงานที่ปลอดภัยและมั่นคง จำเป็นต้องมีการบำรุงรักษาประจำวันอย่างเข้มงวดและการแก้ไขข้อผิดพลาดในเวลาที่เหมาะสม:

การบำรุงรักษาประจำวัน (ต่อกะ)

  1. การตรวจสอบระบบระบายความร้อน: ตรวจสอบอุณหภูมิทางเข้า/ทางออกของน้ำ แรงดัน และอัตราการไหล หากอุณหภูมิทางออกเกิน 60°C หรือแรงดันลดลง ≥0.1 MPa ให้หยุดเตาหลอมเพื่อตรวจสอบการอุดตันของท่อหรือการรั่วไหล
  2. การตรวจสอบการปิดผนึก: ใช้เครื่องตรวจจับก๊าซเพื่อตรวจสอบการรั่วไหลของก๊าซในเตาหลอมที่รูขั้วไฟฟ้าและขอบฝาครอบ เปลี่ยนการบรรจุกราไฟต์หรือปะเก็นที่เสื่อมสภาพหากตรวจพบการรั่วไหล
  3. การตรวจสอบโครงสร้าง: ใช้เครื่องวัดอุณหภูมิอินฟราเรดเพื่อสแกนตัวฝาครอบ อุณหภูมิเฉพาะที่เกิน 100°C บ่งชี้ถึงการอุดตันของท่อหรือการขาดแคลนน้ำ
  4. การตรวจสอบกลไกการยก: ตรวจสอบกระบอกสูบไฮดรอลิกและบานพับเพื่อหล่อลื่น ตรวจสอบให้แน่ใจว่าเซ็นเซอร์ตำแหน่งทำงานตามปกติเพื่อหลีกเลี่ยงการวางแนวที่ไม่ถูกต้อง

ข้อผิดพลาดทั่วไปและวิธีแก้ไข

ปรากฏการณ์ความผิดพลาด สาเหตุที่เป็นไปได้ วิธีแก้ไข
ความร้อนสูงเกินไปเฉพาะที่ (≥100°C) ท่อส่งน้ำอุดตัน (การสะสมของตะกรันหรือตะกรัน) 1. หยุดเตาหลอมและล้างท่อด้วยกรดไฮโดรคลอริก 5-8% (เพื่อขจัดตะกรัน) 2. เปลี่ยนท่อที่อุดตันอย่างรุนแรง
การรั่วไหลของก๊าซในเตาหลอมที่รูขั้วไฟฟ้า การบรรจุกราไฟต์สึกหรอ วงแหวนแรงดันหลวม 1. ขันวงแหวนแรงดันให้แน่น 2. เปลี่ยนการบรรจุด้วยวัสดุกราไฟต์อุณหภูมิสูง
แรงดันน้ำหล่อเย็นลดลง ท่อแตก (ความล้าที่อุณหภูมิสูง) หรือข้อต่อหลวม 1. แยกฝาครอบออกจากระบบระบายความร้อน 2. เชื่อมท่อที่แตกหรือเปลี่ยนข้อต่อที่ผิดพลาด
กลไกการยกติดขัด การสึกหรอของบานพับ การหล่อลื่นไม่เพียงพอ 1. ทำความสะอาดบานพับและใช้น้ำมันหล่อลื่นอุณหภูมิสูง (เช่น โมลิบดีนัมไดซัลไฟด์) 2. เปลี่ยนชิ้นส่วนที่สึกหรอ


มีโครงสร้างฝาครอบเตาหลอมหลายประเภทของเตาหลอมอาร์กไฟฟ้า สามารถเลือกได้ตามกำลังไฟที่แตกต่างกันของเตาหลอมอาร์กไฟฟ้า

1. ฝาครอบเตาหลอมชนิดอิฐ

2. ฝาครอบเตาหลอมระบายความร้อนด้วยน้ำชนิดกล่อง

3. ฝาครอบเตาหลอมระบายความร้อนด้วยน้ำชนิดท่อ

4. ฝาครอบเตาหลอมแบบอะตอมไมซิ่ง
ในบรรดาฝาครอบเตาหลอมชนิดอิฐเหมาะสำหรับเตาหลอมอาร์กกำลังไฟธรรมดา
ฝาครอบเตาหลอมระบายความร้อนด้วยน้ำชนิดกล่องเหมาะสำหรับเตาหลอมอาร์กกำลังไฟสูง
ฝาครอบเตาหลอมระบายความร้อนด้วยน้ำชนิดท่อส่วนใหญ่ใช้ในเตาหลอมอาร์กไฟฟ้ากำลังสูงพิเศษ และฝาครอบเตาหลอมแบบอะตอมไมซิ่งมีช่วงการใช้งานที่กว้างและโดยทั่วไปจะไม่จำกัดด้วยกำลังไฟ
ในการออกแบบเตาหลอมอาร์กไฟฟ้ากระแสตรงกำลังสูงพิเศษ จะมีการเลือกฝาครอบเตาหลอมระบายความร้อนด้วยน้ำชนิดท่อที่มีผลการระบายความร้อนที่ดีและมีการใช้งานอย่างแพร่หลายมากที่สุด

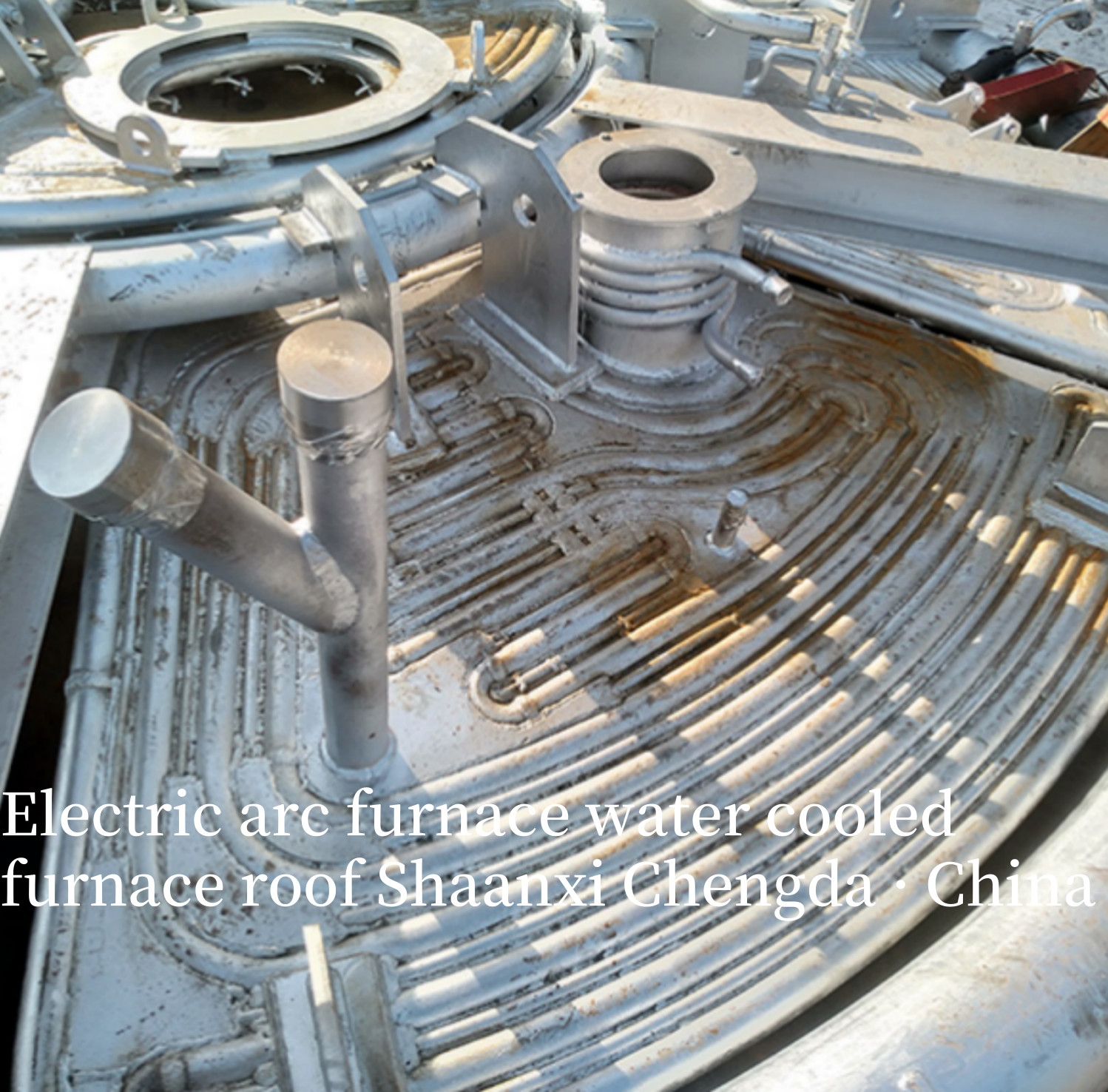

แผนภาพโครงสร้างฝาครอบระบายความร้อนด้วยน้ำ:


เตาไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า 0
