การบําบัดค้อนหอมทองแดง อุปกรณ์เตาอบไฟฟ้า

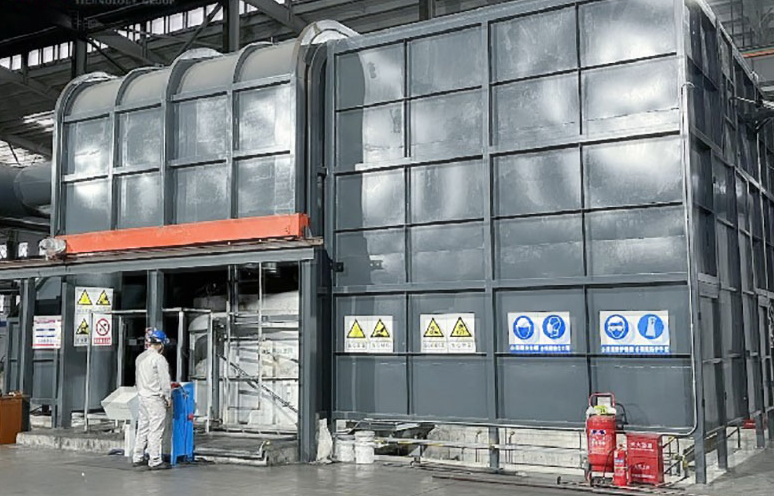

อุปกรณ์เตาไฟฟ้าบำบัดตะกรันทองแดง

1. องค์ประกอบอุปกรณ์ (ตัวเตา + ระบบเสริม)

1.1 ตัวเตา (แกน)

• ประเภทเตา: :เตาอาร์คปิดผนึกสามเฟส / เตาพร่องทรงกลม/สี่เหลี่ยม; ป้อนตะกรันร้อนโดยตรงเพื่อการประหยัดพลังงานอย่างมาก
• เปลือก: แผ่นเหล็กหนา 16–30 มม. พร้อมตัวทำให้แข็งเพื่อความแข็งแกร่งสูงและทนต่อการเสียรูป
• ซับใน: :อิฐอลูมินาสูง + อิฐคาร์บอน + หล่อทนไฟได้, การหักเหของแสง ≥ 1550 ℃ การกัดกร่อนของตะกรันที่ดีเยี่ยมและความต้านทานแรงกระแทกจากความร้อน อายุการใช้งาน ≥ 18 เดือน
• หลังคา: :หลังคาระบายความร้อนด้วยน้ำที่ปิดสนิทมีรูอิเล็กโทรดตรงกลาง + พอร์ตอุณหภูมิ/ป้อนเพื่อป้องกันการรั่วไหลของก๊าซไอเสียและเป็นไปตามมาตรฐานด้านสิ่งแวดล้อม
• การแตะช่องเปิด: ระบายความร้อนด้วยน้ำ + ซับในทนไฟ;ทางออกตะกรันแบบไม่ติดมัน, ทางออกโลหะผสม Cu-Fe ที่ต่ำกว่า; แตะอุณหภูมิ 1300–1450 ℃

1.2 ระบบอิเล็กโทรด

• ขั้วไฟฟ้า: อิเล็กโทรดกราไฟท์ที่มีความบริสุทธิ์สูงφ350–600มม,การนำไฟฟ้าที่ดี,ทนต่ออุณหภูมิสูง,การบริโภคต่ำ
• ครอสอาร์ม: โลหะผสมทองแดงระบายความร้อนด้วยน้ำ, ความจุกระแสไฟฟ้าสูง, ความต้านทานต่ำ, แหล่งจ่ายไฟที่เสถียร
• ยก: :PLC ควบคุมวงปิดอัตโนมัติเต็มรูปแบบเพื่อความยาวส่วนโค้งและการควบคุมอุณหภูมิที่แม่นยำ การตอบสนองที่รวดเร็ว ความผันแปรเล็กน้อย

1.3 ระบบจ่ายไฟและระบบไฟฟ้า

• หม้อแปลงไฟฟ้า: :4,000–25,000kVA, เกียร์หลายแรงดันไฟฟ้า (200–500V) สำหรับขั้นตอนการหลอมเหลว/การลดขนาด/การทำให้กระจ่าง
• จัดอันดับปัจจุบัน: 10,000–40000A, อิมพีแดนซ์เครือข่ายสั้นต่ำ, ประสิทธิภาพเชิงความร้อนสูง
• ตู้ควบคุม: PLC + หน้าจอสัมผัส บูรณาการการควบคุมอุณหภูมิ การควบคุมกำลังไฟฟ้า การลื่นไถลของอิเล็กโทรด การแจ้งเตือนข้อผิดพลาด การตรวจสอบย้อนกลับข้อมูล, การทำงานอัตโนมัติเต็มรูปแบบ

1.4 การป้อนตะกรันร้อน / การปรับสภาพ (ทางเลือก)

• เครื่องฟอกตะกรันร้อน: ความเอียง 30–45°, บุเซรามิกคอรันดัม;1200–1400 ℃ ป้อนตะกรันร้อนโดยตรงกำจัดการอุ่นตะกรันเย็นประหยัดพลังงาน 60%+.
• การบดและคัดกรองตะกรันเย็น: เครื่องบดกราม + หน้าจอสั่น, ป้อน ≤300มม., ปล่อย 5–25 มม., ความจุ 30–150 ตันต่อชั่วโมง

1.5 การคุ้มครองสิ่งแวดล้อมและตัวช่วย

• ระบายความร้อนด้วยน้ำ: การบังคับระบายความร้อนสำหรับเปลือก หลังคา และแขนกางเขน อุณหภูมิพื้นผิว ≤35 ℃ ปลอดภัยและเชื่อถือได้
• การบำบัดก๊าซไอเสีย: ปิดผนึก + กำจัดฝุ่นแบบ Baghouse + การนำความร้อนเหลือทิ้งกลับมาใช้ใหม่ การปล่อยฝุ่น ≤10มก./ลบ.ม., CO ในก๊าซไอเสียที่รีไซเคิลได้
• การเอียงแบบไฮดรอลิก (อุปกรณ์เสริม): มุมเอียง 0–45° ง่ายต่อการกำจัดตะกรัน ทำความสะอาด และบำรุงรักษา

2. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน ปรับแต่งได้)

2.1 ความสามารถในการประมวลผล

• แบบฟอร์มวัตถุดิบ:ตะกรันของเหลวร้อน (1200–1400 ℃) / ตะกรันดับน้ำเย็น
• ความจุ:15–80 ตัน/ชม. (360–1920 ตัน/วัน)
• การใช้พลังงานต่อตัน:≤380kWh/t (ป้อนตะกรันร้อน)

2.2 ตัวชี้วัดการถลุง

• อุณหภูมิในการทำงาน:1250–1500 ℃(สูงสุด 1,550 ℃)
• อัตราการฟื้นตัวของทองแดง:≥88%(รวม≥93%)
• อัตราการฟื้นตัวของธาตุเหล็ก:≥95%(เกรดโลหะผสม Fe ≥65%)
• Zn/Au/Ag: การกู้คืนที่ครอบคลุม ≥82%
• สินค้า:โลหะผสม Cu-Fe (Cu≥15%) / ทองแดงพุพอง / เคลือบด้านคุณภาพสูง

2.3 พารามิเตอร์ตัวเตา

• ขนาดเตา:φ3000–5500มม. × สูง3500–6000มม(วงกลม)
• ความจุของหม้อแปลงไฟฟ้า:4000/8000/12000/20000kVA
• เส้นผ่านศูนย์กลางอิเล็กโทรด:350/400/500/600มม
• จังหวะอิเล็กโทรด: 1200–1800 มม
• โหมดควบคุม: PLC อัตโนมัติ + โหมดคู่แบบแมนนวล

2.4 ตัวชี้วัดกากแร่

• เนื้อหา Lean Slag Cu:≤0.3%
• อัตราการใช้กากแร่:100%(ดับน้ำสำหรับมวลรวมอาคาร/แก้วเซรามิก)

3. ข้อดีหลัก

1. ป้อนตะกรันร้อนโดยตรง ประหยัดพลังงานได้มาก: 1200–1400℃ ป้อนตะกรันร้อนโดยตรง ช่วยลดการอุ่นตะกรันเย็นประหยัดพลังงาน 60%+ต้นทุนการดำเนินงานต่ำ
2. การพร่องที่มีประสิทธิภาพสูง การกู้คืนที่มีมูลค่าสูง: การลดอุณหภูมิที่สูง + การทำให้กระจ่าง,Cu≥88%, Fe≥95% ฟื้นตัวผลพลอยได้จากโลหะผสม Cu-Fe ประโยชน์ทางเศรษฐกิจที่สำคัญ
3. ปิดผนึกและเป็นมิตรกับสิ่งแวดล้อม ปลอดภัย และมีเสถียรภาพ: ปิดสนิท + กำจัดฝุ่นประสิทธิภาพสูง ไม่รั่วซึม ปล่อยมลพิษต่ำ การตรวจสอบอัจฉริยะ + การเชื่อมต่อด้านความปลอดภัย การทำงานต่อเนื่องที่เชื่อถือได้ในระยะยาว
4. ซับในทนทาน บำรุงรักษาง่าย: วัสดุทนไฟคุณภาพสูง + การออกแบบที่ปรับให้เหมาะสม อายุการใช้งานของซับใน ≥18 เดือน โครงสร้างแบบโมดูลาร์ การตรวจสอบที่รวดเร็ว การหยุดทำงานน้อยลง
5. การปรับแต่งสูงและความสามารถในการปรับตัวที่หลากหลาย: ปรับแต่งตามองค์ประกอบของตะกรัน ความจุ และข้อกำหนดด้านสิ่งแวดล้อม เหมาะสำหรับสายการถลุงทองแดงขนาดเล็กถึงขนาดใหญ่

4. สาขาการสมัคร

• โรงถลุงทองแดง: การสูญเสียเตาเผาแบบแฟลช คอนเวอร์เตอร์ และตะกรันในการกลั่น
• โลหะผสมที่ไม่ใช่เหล็ก: การเสริมสมรรถนะโลหะอันทรงคุณค่าจากตะกั่ว-สังกะสี นิกเกิล และตะกรันดีบุก
• การกำจัดของเสียอันตราย: การลด การบำบัดที่ไม่เป็นอันตราย และการรีไซเคิลขยะมูลฝอยอุตสาหกรรม
• วัสดุก่อสร้าง: หางแร่ดับน้ำสำหรับมวลรวม แก้วเซรามิก และวัสดุฐานถนน

5. รุ่นและบริการ

• โมเดลมาตรฐาน: :15t/h / 30t/h / 50t/h / 80t/h เตาไฟฟ้าบำบัดตะกรันทองแดง
• การปรับแต่ง: ขนาดเตา, ความจุของหม้อแปลง, ระดับระบบอัตโนมัติ, อุปกรณ์เสริมด้านสิ่งแวดล้อม
• บริการแบบครบวงจร: การออกแบบ การผลิต การติดตั้งและการว่าจ้าง การฝึกอบรม การสนับสนุนหลังการขาย
