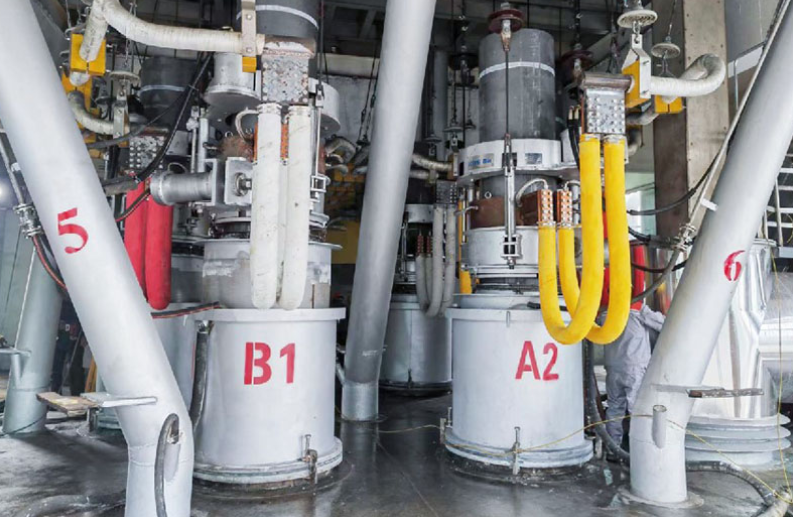

เตาเผาฟอสฟอรัสสีเหลือง (เตาเผาไฟฟ้าเพื่อผลิตฟอสฟอรัส)

เตาถลุงฟอสฟอรัสสีเหลือง (เตาไฟฟ้าผลิตฟอสฟอรัส)

1. องค์ประกอบอุปกรณ์

1.1 ระบบตัวเตา

• เปลือกเตา: ทำจากแผ่นเหล็กหนา 16–25 มม. พร้อมโครงเสริมความแข็งเพื่อความแข็งแกร่งสูงและทนต่อการเสียรูป
• ซับเตา: อิฐอลูมินาสูง/อิฐคาร์บอน + หล่อทนไฟได้ความทนไฟ ≥1550℃มีการกัดกร่อนของตะกรันที่ดีเยี่ยมและทนต่อแรงกระแทกจากความร้อน
• หลังคาเตาและท่อแก๊ส: หลังคาปิดผนึกระบายความร้อนด้วยน้ำพร้อมรูอิเล็กโทรดตรงกลาง ท่อก๊าซอุณหภูมิสูงหุ้มฉนวนป้องกันการควบแน่นและการอุดตัน
• การกรีดตะกรันและเหล็ก: ระบายความร้อนด้วยน้ำ + ซับในทนไฟ; แตะอุณหภูมิ 1350–1450 ℃ การกำจัดตะกรันเป็นระยะและฟอสฟอรัสเหล็ก

1.2 ระบบอิเล็กโทรด (แกน)

• ขั้วไฟฟ้า: อิเล็กโทรดกราไฟท์ความบริสุทธิ์สูง เส้นผ่านศูนย์กลาง300–500มมมีค่าการนำไฟฟ้าที่ดี ทนต่ออุณหภูมิสูง และสิ้นเปลืองพลังงานต่ำ
• ครอสอาร์มนำกระแสไฟฟ้า: โลหะผสมทองแดงระบายความร้อนด้วยน้ำ, ความจุกระแสไฟฟ้าขนาดใหญ่, ความต้านทานต่ำ, แหล่งจ่ายไฟที่เสถียร
• การยกอิเล็กโทรด: PLC ควบคุมอัตโนมัติแบบวงปิดเพื่อความยาวส่วนโค้งและการควบคุมอุณหภูมิที่แม่นยำ

1.3 กลไกการเอียงและการกรีดไฮดรอลิก

• ไดรฟ์ไฮดรอลิกมุมเอียง 0–45°การดำเนินงานราบรื่นง่ายต่อการกำจัดตะกรันและบำรุงรักษา
• ติดตั้งอุปกรณ์จำกัดและล็อคตัวเองเพื่อความปลอดภัย

1.4 ระบบควบคุมไฟฟ้า

• หม้อแปลงเตาฟอสฟอรัส: ความจุ3,000–15,000kVA, เกียร์หลายแรงดันไฟฟ้า (180–450V) สำหรับขั้นตอนการถลุงที่แตกต่างกัน
• ตู้ควบคุม: PLC + หน้าจอสัมผัส บูรณาการการควบคุมอุณหภูมิ, การควบคุมกำลังไฟ, อิเล็กโทรดลื่นไถล, สัญญาณเตือนข้อผิดพลาดเพื่อการทำงานอัตโนมัติเต็มรูปแบบ
• การวัดอุณหภูมิ: เทอร์โมคัปเปิ้ล + การวัดแบบอินฟราเรดคู่ความแม่นยำ ±8 ℃อุณหภูมิในการทำงาน 1300–1500 ℃

1.5 ระบบเสริม

• ระบายความร้อนด้วยน้ำ: การบังคับระบายความร้อนสำหรับเปลือก หลังคา และแขนกางเขน อุณหภูมิพื้นผิว ≤35 ℃ ปลอดภัยและประหยัดพลังงาน
• การผสมและการให้อาหาร: การจัดชุดอัตโนมัติและการป้อนเชิงปริมาณเพื่ออัตราส่วนที่แม่นยำและคุณภาพที่มั่นคง
• การทำความสะอาดและกำจัดแก๊ส: โครงสร้างปิดผนึก + baghouse + การบำบัดก๊าซหาง CO สามารถรีไซเคิลได้ตามมาตรฐานด้านสิ่งแวดล้อม

2. พารามิเตอร์ทางเทคนิคหลัก (รุ่นมาตรฐาน ปรับแต่งได้)

2.1 ข้อมูลจำเพาะของการถลุง

• ความจุสูงสุด:5,000kVA / 8000kVA / 12000kVA(ผลผลิตรายวัน 3-10 ตันฟอสฟอรัสเหลือง)
• เส้นผ่านศูนย์กลางภายใน:φ2500–4500มม
• อุณหภูมิในการทำงาน:1300–1500 ℃(สูงสุด 1,550 ℃)
• วัตถุดิบ: หินฟอสเฟต, ซิลิกา, โค้ก,ความชื้น <2%ขนาดอนุภาค 5–35มม

2.2 พารามิเตอร์ทางไฟฟ้า

• ความจุหม้อแปลงไฟฟ้า: 3,000–15,000kVA
• แรงดันใช้งาน: 180–450V (ปรับได้หลายเกียร์)
• จัดอันดับปัจจุบัน: 8000–25000A
• เส้นผ่านศูนย์กลางอิเล็กโทรด: 300 มม. / 400 มม. / 500 มม

2.3 การใช้พลังงานและประสิทธิภาพ

• การใช้พลังงานต่อตัน:≤13000 กิโลวัตต์ชั่วโมง/ตัน
• อัตราการฟื้นตัวของฟอสฟอรัส:≥90%
• วงจรการผลิต: ดำเนินการต่อเนื่องตลอด 24 ชั่วโมง
• ผลพลอยได้: ตะกรัน (8–10t/t P), ฟอสฟอรัสเหล็ก, ก๊าซหาง (CO)

2.4 พารามิเตอร์การดำเนินงาน

• มุมเอียง: 0–45° (ไฮดรอลิก)
• จังหวะอิเล็กโทรด: 1,000–1500 มม
• โหมดควบคุม: PLC อัตโนมัติ + โหมดคู่แบบแมนนวล

3. ข้อดีหลัก

1. การกู้คืนสูงและการใช้พลังงานต่ำ: การออกแบบที่ปรับให้เหมาะสม การกู้คืน ≥90% การใช้พลังงานชั้นนำของอุตสาหกรรม การลดต้นทุนอย่างมาก
2. ปิดผนึกและเป็นมิตรกับสิ่งแวดล้อมปลอดภัย: การรีไซเคิลก๊าซที่ปิดสนิท + หาง ไม่มีการรั่วไหล การปล่อยมลพิษต่ำ ระบายความร้อนด้วยน้ำ + ล็อคตัวเองเพื่อความปลอดภัยสูง
3. ซับในทนทาน บำรุงรักษาง่าย: วัสดุทนไฟคุณภาพสูง อายุซับ ≥18 เดือน การออกแบบโมดูลาร์เพื่อการตรวจสอบที่รวดเร็วและการหยุดทำงานน้อยลง
4. การควบคุมอุณหภูมิที่แม่นยำ คุณภาพมีเสถียรภาพ: การวัดแบบคู่ + การควบคุมอิเล็กโทรดอัตโนมัติ อุณหภูมิเตาที่เสถียร ความบริสุทธิ์ของฟอสฟอรัสสีเหลืองในอุตสาหกรรม ≥99.9%
5. การปรับแต่งสูงและความสามารถในการปรับตัวที่หลากหลาย: ปรับแต่งตามกำลังการผลิต เกรดแร่ และข้อกำหนดด้านสิ่งแวดล้อม เหมาะสำหรับสายการผลิตขนาดเล็กถึงขนาดใหญ่

4. สาขาการสมัคร

• การผลิตฟอสฟอรัสเหลืองอุตสาหกรรม (ความบริสุทธิ์≥99.9%)
• กรดฟอสฟอริก ฟอสเฟต ยาฆ่าแมลง สารตัวกลางทางเภสัชกรรม
• สารหน่วงการติดไฟ สารบำบัดน้ำ สารประกอบฟอสฟอรัสเกรดแบตเตอรี่
• วัตถุดิบเคมีชั้นดีคุณภาพสูง

5. รุ่นและบริการ

• โมเดลมาตรฐาน: เตาฟอสฟอรัส 5000kVA / 8000kVA / 12000kVA
• การปรับแต่ง: ขนาดเตา กำลังไฟ ระบบอัตโนมัติ อุปกรณ์เสริมด้านสิ่งแวดล้อม
• บริการแบบครบวงจร: การออกแบบ การผลิต การติดตั้งและการว่าจ้าง การฝึกอบรม การสนับสนุนหลังการขาย
