หม้อหลอมพลาสมาแบบสี่อิเล็กทรอนด์ DC
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Shaanxi Chengda |
| ได้รับการรับรอง | ISO 9001 |
| หมายเลขรุ่น | เจรจาตามความสามารถในการประมวลผลของอุปกรณ์ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ยูนิต |
| ราคา | The price will be negotiated based on the technical requirements and supply scope of Party A |
| รายละเอียดการบรรจุ | อภิปรายตามข้อกำหนดเฉพาะของภาคี ก |
| เวลาการส่งมอบ | 2 เดือน |
| เงื่อนไขการชำระเงิน | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | ห่วงโซ่อุปทานการผลิตที่สมบูรณ์ การจัดหาตรงเวลา และเป็นไปตามมาตรฐานคุณภาพ |
รายละเอียดสินค้า
| กำลังทั้งหมด | 33000kva | อุณหภูมิในการทำงาน | สูงถึง 1600 ° C |
|---|---|---|---|
| เส้นผ่านศูนย์กลางของอิเล็กโทรด | Φ300-600มม | น้ำหนัก | ขึ้นอยู่กับรุ่น โดยทั่วไป 2-15 ตัน |
| ใช้ | แบตเตอรี่พลังงานสามระดับที่มีความบริสุทธิ์สูง | การใช้แก๊ส | พลังงานสะอาดรูปแบบใหม่ |
| แหล่งพลังงาน | เครื่องทำความร้อนไฟฟ้าหรือแก๊ส | ค่าใช้จ่าย | แตกต่างกันไปขึ้นอยู่กับขนาดและคุณสมบัติ |
| ระบบระบายความร้อน | ระบายความร้อนด้วยน้ำหรือระบายความร้อนด้วยอากาศ | ประเทศต้นกำเนิด | มณฑลส่านซีประเทศจีน |
| เน้น | เตาหลอม DC สี่อิเล็กโทรด,เตาหลอมพลาสมาสำหรับโลหะผสมเหล็ก,เตาพลาสมา DC พร้อมขั้วไฟฟ้าสี่อัน |
||
รายละเอียดสินค้า

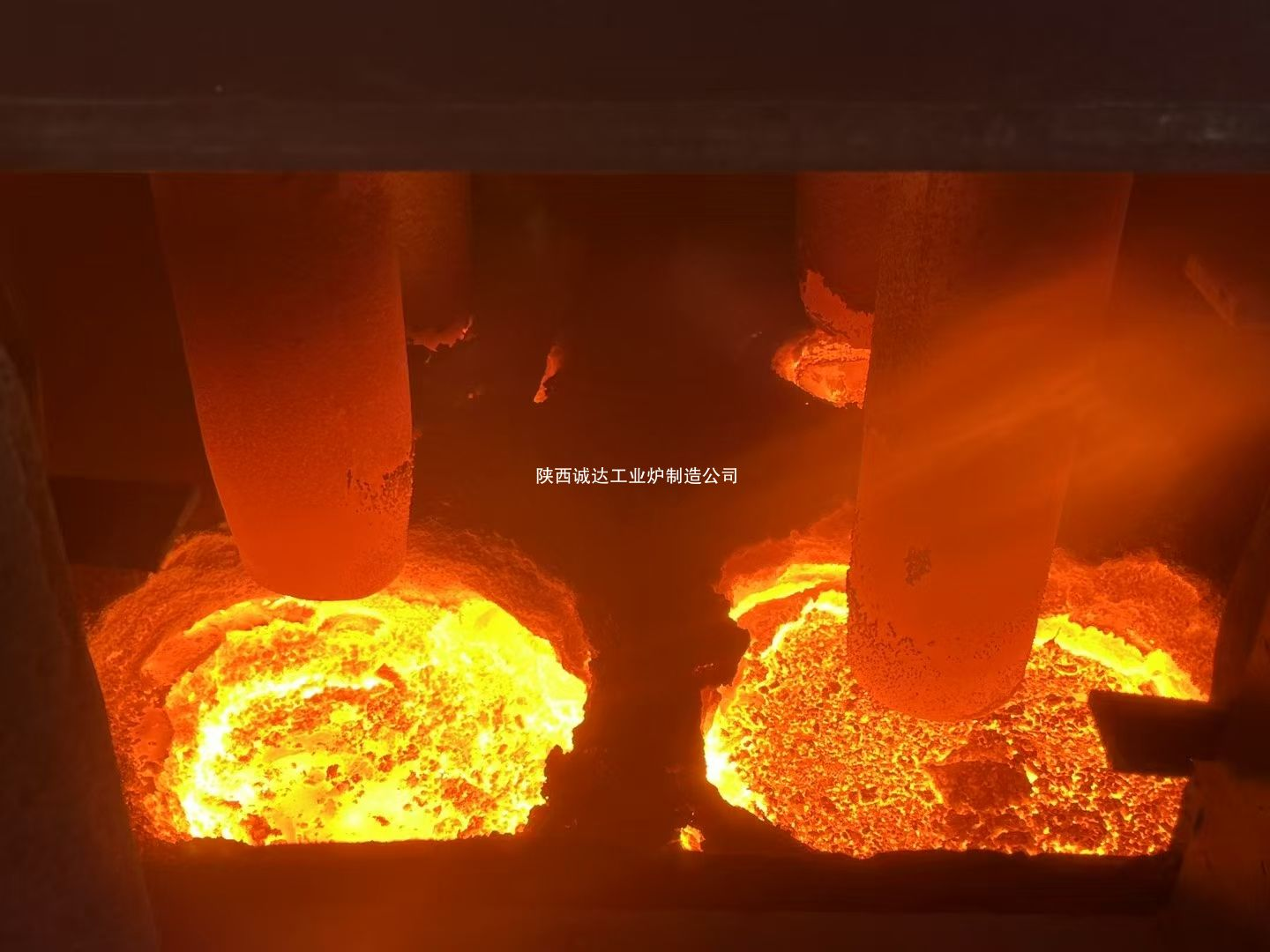

หม้อหลอมพลาสมาแบบสี่อิเล็กทรอนด์ DC
อุปกรณ์และรายละเอียดเทคนิค
1ภาพรวมของอุปกรณ์และหลักการทํางาน
The four-electrode DC plasma smelting furnace is a high-temperature metallurgical unit equipped with four symmetrically arranged DC plasma torches/graphite electrodes and DC rectifier power supply plus plasma gas supply system. มันผลิตวงจรพลาสมาอุณหภูมิสูงที่ 5,000 ~ 8,000 ° C โดยการยอนไอนก๊าซ inert (อาร์กอน / ไนโตรเจน) ภายใต้กระแสไฟตรงกระบวนการหล่อหล่อหล่อแบบถ่ายทอด DC, anode ที่เย็นด้วยน้ําถูกใส่ไว้ที่พื้นเตา เพื่อสร้างวงจรนําไฟแบบสมบูรณ์แบบสี่อิเล็กตรอดจัดเรียง symmetrically ในการจัดวางทรงสี่เหลี่ยมเพื่อให้เกิดการทําความร้อนเท่าเทียมกันทั่วอ่างอาบน้ําหลอม, ซึ่งแยกมันจากเตาอบไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า,และการฟื้นฟูโลหะมีค่า
กระแสกระบวนการ: Mains AC → step-down transformation → rectified into DC → four cathode electrodes powered up + process gas fed → high-frequency ignition to form non-transferred pilot arc → transferred main arc ignited between cathode and bottom anode → raw materials melted by ultra-high plasma temperature; เตาเผาปิดสามารถหล่อหลอมภายใต้บรรยากาศ inert กับการควบคุมออกซิเจนแม่นยํา
2. 5 องค์ประกอบหลักของโครงสร้างเตาอบ
(1) การประกอบร่างเตาอบ
- เปลือกเตาอบ: โครงสร้างสลัดแผ่นเหล็กที่มีเสื้อเย็นด้วยน้ํา, การออกแบบความดันลบที่ปิดเต็ม, พร้อมหมวกก๊าซควันสําหรับการรวบรวมก๊าซออก
- ผนังเตาอบ: ผนังคาร์บอนมะนีเซีย/คอรอนดัมที่สามารถโยนได้สําหรับเขตอุณหภูมิสูง; ผนังไฟที่ทนทานต่อการบดรังเครื่องต้มทองแดงที่เย็นด้วยน้ํา ที่มีอุปกรณ์สําหรับเตาอบในห้องปฏิบัติการ / ระดับทดลอง ในขณะที่มีเตาไฟที่แข็งแรงสําหรับหน่วยอุตสาหกรรมขนาดใหญ่.
- ด้านล่างของเตาอบ: โอน๊อดโลหะที่เย็นด้วยน้ําที่ติดตั้ง (ขั้วบวกของวงจร DC); สายกลมหมุนไฟฟ้าแม่เหล็กเป็นตัวเลือกเพื่อทําให้อุณหภูมิอาบน้ําและองค์ประกอบทางเคมีเป็นเดียวกัน
(2) ระบบพลาสมาสี่อิเล็กทรอนด์
ไฟไหม้พลาสมา 4 ชิ้น/ไฟฟ้ากราฟิตติดตั้งอยู่ 4 มุมทรงสี่เหลี่ยม พร้อมกลไกยกเซอร์โวอิสระ ปรับระดับไฮดรอลิกละเอียด และการปรับความแรงกระแสไฟฟ้า/แรงดันอัตโนมัติ
- ไฟพลาสมาแบบมาตรฐาน: คาโทดเซเรียม-ทองเฟิร์สเทนที่เย็นด้วยน้ํา + กระปุกกดทองแดงที่เย็นด้วยน้ําที่มีการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุง
- ตัวเลือกไฟฟ้าสองสาย: 1 ไฟไหม้พลาสมาสําหรับโลหะพิเศษความบริสุทธิ์สูง; 2 ไฟฟ้าไฟฟ้ากราฟิตที่อัดลอกสําหรับการหลอมลดแร่สี่วงจรพลังงานอิสระอนุญาตการทํางานต่อเนื่องในภาระต่ําของสามอิเล็กตรอดที่เหลือเมื่อหน่วยเดียวอยู่ในการบํารุงรักษา.
(3) ระบบไฟฟ้าเครื่องปรับแม่เหล็ก
การกระจายความดันสูง → แทรนฟอร์มระดับลด → ตู้ปรับความแรงสูง SCRสี่แหล่งพลังงานที่มั่นคงด้วยกระแสไฟฟ้าแบบ DC ที่อิสระวงจรพลังงานแยกสําหรับแต่ละอิเล็กทรอนด์เพื่อยับยั้งการเปลี่ยนแปลงวงโค และปรับปรุงประสิทธิภาพทางความร้อน 78% ~ 82%.
(4) ระบบส่งก๊าซกระบวนการ
การบริการก๊าซที่มั่นคงด้วยความดันแม่นยําหลายช่อง สําหรับผสมอาร์กอน ไนโตรเจน และไฮโดรเจนความบริสุทธิ์สูง ก๊าซกระบวนการฉีดผ่านศูนย์กลางของไฟพลาสมาห้องเตาอบปรับระหว่างระยะว่างและความดันบวกเบา ๆ เพื่อทําการหล่อหลอมที่ไม่มีออกซิเจนพร้อมเครื่องวัดกระแสน้ําหนัก เครื่องควบคุมความดัน และวาล์วปิดฉุกเฉิน
(5) อัตโนมัติและระบบช่วย
PLC การควบคุมอัตโนมัติกระบวนการเต็มสําหรับการยกอิเล็กทรอนด์, การกํากับพลังงาน, การจําหน่ายแก๊ส, การล็อคน้ําเย็นและการติดตามอุณหภูมิในเวลาจริง; สถานีน้ําเย็นหมุนเวียนที่ตรงกันระบบถอนฝุ่นจากก๊าซควัน, หน่วยอาหารที่ปิดและกลไกการดึง/สล็อก
3ข้อดีสําคัญของอุปกรณ์
- การจัดวางสี่อิเล็กทรอนด์ที่สมองกันทําให้อุณหภูมิอ่างอาบน้ําเท่า ๆ กันด้วยการเปลี่ยนแปลง ≤± 50 °C และการแยกส่วนประกอบอย่างน้อย เหมาะสําหรับการผลิตเหล็กสแตนเลสความบริสุทธิ์สูงและคริสตัลเดียว
- อุณหภูมิโค้งพลาสมาที่สูงมาก (5,000 ~ 8,000 ° C เทียบกับสูงสุด 3,000 ° C ของโค้ง AC ปรกติ) เพิ่มประสิทธิภาพการหลอมขึ้นมากกว่า 40% สําหรับโอไซด์ที่ทนไฟ เช่น อลูมิเนียและดินแดง
- กระแสไฟฟ้า DC ที่คงที่ลดการบริโภคอิเล็กทรอนด์ 35% ~ 50% เมื่อเทียบกับเตาอบ AC สามเฟสเพื่อลดต้นทุนในการทํางาน
- การควบคุมบรรยากาศแบบยืดหยุ่น: บรรยากาศว่าง / อเนิร์ต / ลดอากาศที่มีผ่านเตาอบปิดเพื่อหลีกเลี่ยงการออกซิเดนโลหะ อัตราการฟื้นฟูโลหะมีค่า ≥ 92%
- ความอดทนในการทํางานสูง: การออกแบบพลังงานสี่วงจรที่อิสระหลีกเลี่ยงการปิดสายเต็มสําหรับการปรับปรุงไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
4สาขาประยุกต์ใช้หลัก
- โลหะพิเศษ: การละลาย Ti, Zr, W, Mo, Nb และโลหะที่ทนไฟอื่น ๆ, สารสกัด superalloy & สารสกัด high-entropy สําหรับอุตสาหกรรมอากาศ
- การใช้ทรัพยากรของขยะแข็ง: การผลิตโลหะจากดินแดง การหลอมแอลูมิเนตแคลเซียม การฟื้นฟูซิลิคอน/โลหะเหล็กจากโลหะสลัก/เถ้าบิน และการรักษาขยะอันตรายด้วยกระจก
- การผลิตโลหะเหล็ก: การลดซิลิคอนโลหะ, ferrosilicon, ferrochrome และ ferronickel
- วัสดุใหม่ที่ทันสมัย: ขนาดความบริสุทธิ์สูงของขยะเซรามิก, การสังเคราะห์วัสดุพรูไนไตรด์ / อ๊อกไซด์
II. ปริมาตรเทคนิคระดับ (ห้องทดลอง / ทดลอง / เกรดอุตสาหกรรมขนาดใหญ่)
1. เตาเผาพลาสมาห้องทดลองสี่อิเล็กทรอน (50 ~ 200kW, ตัวอย่างห้องทดลอง)
| รายการ | รายละเอียด |
|---|---|
| พลังงานโดยรวม | 50kW / 100kW / 200kW (แบ่งออกเป็นสี่พลังงานไฟเดียวเท่ากัน) |
| ปริมาตรไฟฟ้าเดี่ยวแบบ DC | ไม่มีภาระ: 80 ~ 120V; กระแสไฟฟ้าทํางาน:25 ~ 55V; กระแสไฟฟ้าขั้วเดียวสูงสุด:1,500A |
| วัคิวัมสุดยอด | 6.7×10−4Pa ความเร็วการเพิ่มความดัน ≤0.5Pa/h |
| อุณหภูมิการละลาย | 2,200 ~ 3,200 °C |
| ความจุในการให้อาหารชุดเดียว | 50g ~ 2kg |
| ก๊าซป้องกัน | อาร์กอนความบริสุทธิ์สูง (99.999%) การไหลผ่านของอาร์กอนในไฟเดียว:0.5 ~ 3Nm3/h |
| การใช้น้ําเย็นทั้งหมด | 8 ~ 25m3/h |
| ระบบควบคุม | PLC + HMI การควบคุมอัตโนมัติจอสัมผัส การถ่ายทอดเส้นโค้งความถี่สูงอัตโนมัติ |
2หม้ออุตสาหกรรมทดลอง (500kW ~ 3,000kW, การผลิตชุดครึ่งต่อเนื่อง)
| รายการ | รายละเอียด |
|---|---|
| พลังงานรวมที่ติดตั้ง | 500 / 1,250 / 2,500 / 3,000kW แบ่งเป็นสี่วงจรพลังงาน |
| การออกแบบ DC | ความแรงกังวลในการทํางาน: 60 ~ 110V; กระแสทั้งหมด:3,000 ~ 25,000A (สี่ทางแบ่งเท่ากัน) |
| ผลิตต่อวัน | 0.8 ~ 8 ตัน (แตกต่างกันตามคุณสมบัติของวัตถุดิบ) |
| การบริโภคพลังงานต่อตัน | 520 ~ 750kWh/t สําหรับการหลอมเหล็ก; 9,800 ~ 11,500kWh/t สําหรับการลดซิลิคอน |
| การบริโภคก๊าซทั้งหมด | อาร์กอน 12 ~ 45Nm3/h เปลี่ยนเป็นไนโตรเจน |
| น้ําระบวนการเย็น | 60~220m3/h อุณหภูมิน้ําเข้า ≤32°C |
| อายุการใช้งานของผิง | 120 ~ 180 ความร้อนสําหรับการหลอมแบบปกติ |
| สภาพการทํางาน | บรรยากาศปิดประสิทธิภาพเล็กน้อย, ปฏิบัติการระยะสั้นระยะสั้น |
3. โรงไฟฟ้าขนาดใหญ่อุตสาหกรรมสี่อิเล็กทรอน DC พลาสมา submerged arc furnace (5MW ~ 25MW, สายการผลิตจํานวนมาก)
| รายการ | รายละเอียด |
|---|---|
| พลังงานติดตั้งระดับ | 5MW ~ 25MW กับสี่แหล่งพลังงาน rectifier ที่เป็นอิสระ |
| ปัจจุบันการทํางานทั้งหมด | 30,000 ~ 150,000A ทันสมดุลระหว่างสี่เสา |
| การจัดการวัสดุดิบประจําวัน | 25~120 ตัน ผลิตผลิตภัณฑ์เสร็จ:10~55 ตัน |
| การบริโภคพลังงานต่อตัน | 8,500 ~ 11,000 kWh/t สําหรับเหล็กเหล็ก; 600 ~ 900 kWh/t สําหรับการรีไซเคิลขยะแข็ง |
| ก๊าซกระบวนการพลาสมา | ก๊าซผสม N2-Ar ค่าบริโภครวม: 80 ~ 350Nm3/h |
| น้ําเย็นทั้งหมด | 350~1,200m3/h |
| การบําบัดก๊าซควัน | ระบบเก็บก๊าซความดันลบ + ระบบกําจัดฝุ่นแบบแห้ง |
| อัตโนมัติ | การควบคุมระยะไกลแบบ DCS ครบถ้วน พร้อมการยกอิเล็กทรอนด์แบบฉลาด และการปรับความแข็งแรง |
III. การตั้งค่าตัวช่วยแบบเลือก
- ระบบหมุนไฟฟ้าแม่เหล็ก: 0 ~ 50Hz ความเข้มหมุนที่ปรับเปลี่ยนความถี่สําหรับอาบน้ําหลอม
- การให้อาหารต่อเนื่องที่ปิดเต็ม: การให้อาหารที่ปิดแบบสกรู เพื่อป้องกันการแพร่ระบายของอากาศรอบตัว
- หน่วยปั๊มระบายความว่าง: ปั๊มกล + ชุดปั๊มโมเลกุล (ไม่จํากัดสําหรับการผลิตวัสดุความบริสุทธิ์สูงสุด)
- การวัดอุณหภูมิและการเก็บตัวอย่างออนไลน์: ไพรโมเตอรอินฟราเรดต่อเนื่องและเครื่องวิเคราะห์การเก็บตัวอย่างในเวลาจริงในเตาอบ
