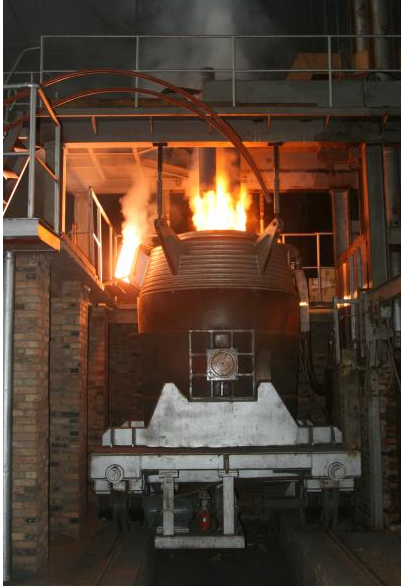

เตาอาร์คไฟฟ้าความต้านทานสูง พร้อมเทคโนโลยีที่ได้รับสิทธิบัตรระดับชาติ / การรับรอง ISO 9001

สถานที่กำเนิด	จีน
ชื่อแบรนด์	Shaanxi Chengda
ได้รับการรับรอง	ISO 9001
หมายเลขรุ่น	เจรจาตามความสามารถในการประมวลผลอุปกรณ์
จำนวนสั่งซื้อขั้นต่ำ	1 ยูนิต
ราคา	The price will be negotiated based on the technical requirements and supply scope of Party A
รายละเอียดการบรรจุ	หารือตามข้อกำหนดเฉพาะของฝ่ายก
เวลาการส่งมอบ	2 เดือน
เงื่อนไขการชำระเงิน	L/C,T/T,เวสเทิร์นยูเนี่ยน
สามารถในการผลิต	ซัพพลายเชนการผลิตที่สมบูรณ์อุปทานตรงเวลาและเป็นไปตามมาตรฐานคุณภาพ

รายละเอียดสินค้า

เน้น

เตาอาร์คไฟฟ้าความต้านทานสูง

อุปกรณ์ผลิตเหล็กที่ได้รับสิทธิบัตร

เตาอาร์คที่ได้รับการรับรองมาตรฐาน ISO

ฝากข้อความ

รายละเอียดสินค้า

หม้อไฟฟ้าอาร์คอัดแรงสูง หมายถึงหม้อไฟฟ้าอาร์คที่มีปฏิกิริยาเชื่อมต่อเป็นชุดบนด้านหลักของแปลงหม้อไฟฟ้าอาร์คมันเป็นอุปกรณ์การผลิตเหล็กที่มีความก้าวหน้าที่ใช้ในอุตสาหกรรมโลหะ:

หลักการทํางาน:โดยการเชื่อมต่อตัวปฏิกิริยาที่ติดตั้งหรืออิ่มในชุดบนด้านหลักของทรานฟอร์มเตาบานบาน, ค่าปฏิกิริยาของวงจรเพิ่มขึ้น 1.5-2 เท่าของค่าเดิมเช่น, สําหรับเตาอบอาร์คไฟฟ้าอัดอัดอัดทั่วไปที่มากกว่า 40t / 25MVA ค่าปฏิกิริยาอยู่ที่ประมาณ 3.5-4.0mΩ ในขณะที่เตาอบอาร์คไฟฟ้าอัดอัดอัดสูงสามารถเพิ่มขึ้นถึงประมาณ 6-8mΩนี้ทําให้มันเหมาะสมกว่าสําหรับการจําหน่ายพลังงาน arc ยาว.
ข้อดี:
- การลดความเครียดทางกล: เนื่องจากกระแสไฟฟ้าที่ลดลงแรงไฟฟ้าแม่เหล็กจะลดลง และความเครียดและการสั่นสะเทือนในการกระแทกบนองค์ประกอบของอุปกรณ์กลผลของกระแสกระแสไฟฟ้าที่ตัดสั้นต่อส่วนประกอบของอุปกรณ์ไฟฟ้ายังลดลง.
- ความขัดแย้งในเครือไฟฟ้าที่ต่ํากว่า: สามารถลดอัตราการเปลี่ยนแปลงของกระแสไฟฟ้าได้ถึง 46% และความสับสนของแรงดันได้ถึงเกือบ 30% โดยการลดผลกระทบและการขัดขวางต่อเครือไฟฟ้าและลดการสับสน
- การบริโภคที่ต่ํากว่า: การลดกระแสไฟฟ้าทําให้การบริโภคพลังงานและการบริโภคอิเล็กทรอนด์ลดลง
- ความมั่นคงของเส้นโค้งสูง: เนื่องจากการปฏิกิริยาที่สูงและปัจจัยพลังงานที่ต่ํา ความมั่นคงของวงโค้งสูง
- การลดความสั่นสะเทือนของอุปกรณ์: สามารถลดการสั่นสะเทือนที่เกิดจากความแข็งแรงที่ไม่เพียงพอของกลไกยกอิเล็กทรอนด์
การประกอบอุปกรณ์: ประกอบโดยหลักๆด้วย เครื่องแปลงเตาไฟฟ้า เครื่องเชื่อมต่อสั้น เครื่องยกอิเล็กตรอด เครื่องแขนขาข้ามที่นําไฟ เครื่องปิดเตาเย็นด้วยน้ํา เครื่องยกปิดเตาและเครื่องหมุนร่างเตาอบ, อุปกรณ์เลื่อนตัวเตาอบ, กระปุก, รถระบายน้ํา, ระบบน้ําเย็น, ระบบอากาศดัน, ระบบไฮดรอลิก, ระบบอาหารอัตโนมัติ, ระบบไฟฟ้าแรงสูงระบบควบคุมไฟฟ้าความดันต่ํา, อัตโนมัติพื้นฐาน และระบบควบคุมคอมพิวเตอร์
การใช้งาน: เป็นอุปกรณ์หลักในการผลิตเหล็กกระบวนการสั้น มันมีประโยชน์มากสําหรับการหลอมเหล็กที่มีธาตุที่ออกซิเดียนง่ายกว่าสแตนเลสหลากหลายชนิด, และสแตนเลส แพรวทรัพย์สามารถเป็นสแตนเลสสล็อปแบบเย็น, ส่วนของสแตนเลสสล็อป + โลหะร้อน, สแตนเลสสล็อปที่ถูกทําความร้อนก่อน, เหล็กลดที่ทําความร้อน, เหล็กสปอง, ฯลฯ

ปารามิเตอร์ของเตาไฟฟ้าอาร์คอิมแพนเดนซ์สูง

เอกสารนี้สรุปปริมาตรทางเทคนิคหลักของเตาอบอาร์คไฟฟ้าแรงต่อต้านสูง (HIEAF) แบ่งออกเป็นสี่ประเภท: ปริมาตรเบื้องต้นปริมาตรเบื้องต้น, ปริมาตรไฟฟ้าหลักปริมาตรโครงสร้างและกระบวนการค่าเฉพาะที่สอดคล้องกับความจุของเตาอบทั่วไป

1ปริมาตรเบื้องต้นที่ระบุ (จัดลําดับตามความจุหลัก)

หม้อไฟฟ้าอาร์คอัดแรงสูงโดยทั่วไปจะแตกต่างกันด้วยความจุของพวกมัน ตั้งแต่มากกว่าสิบตันถึงมากกว่าร้อยตันความจุของแปลงที่ตรงกันถูกตรงกันอย่างเคร่งครัดกับความจุของเตาอบ.

ความจุชื่อ	ความจุของทรานฟอร์ม	เกรดเหล็กที่ใช้ได้	จํานวนความร้อนต่อวัน
30t	3035MVA	เหล็กอ่อนเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก	8 หนาว 12
50t	5060MVA	เหล็กอ่อนเหล็กเหล็กเหล็กสแตนเลส	10~14 ความร้อน
80t	80~90MVA	เหล็กสแตนเลส เหล็กไร้ขัดเหล็ก เหล็กพิเศษ	12~16 ความร้อน
100 ตัน	100-120MVA	สแตนเลสพิเศษ สแตนเลสสแตนเลสคุณภาพสูง	14~18 ความร้อน
150t	150~180MVA	โรงงานผลิตเหล็กขนาดใหญ่ประเภทกระบวนการสั้น สนับสนุนการท่อและการม้วนต่อเนื่อง	16~20 ความร้อน

หมายเหตุ: เมื่อเปรียบเทียบกับเตาอบอาร์คไฟฟ้าแบบปกติ, เตาอบอัดแรงสูงมีอาร์คที่มั่นคงมากขึ้นและอนุญาตให้การทํางานอาร์คยาวประสิทธิภาพการใช้งานแปลงไฟฟ้าที่สูงขึ้นและความเร็วในการละลายที่เร็วขึ้น

2ปริมาตรไฟฟ้าหลัก (ลักษณะสําคัญของเตาอบอัดแรงสูง)

เหล่านี้แสดงถึงความแตกต่างหลักจากเตาอบอาร์คไฟฟ้าแบบปกติ และเป็นตัวชี้แจงสําคัญของการออกแบบความคับสูง

2.1 อุปทานวงจรสั้นและอัตราปฏิกิริยาในชุด

อุปทานวงจรสั้นของเครื่องแปลง EAF ปกติ10% 12%
อุปทานวงจรสั้นของ HIEAF แทรนฟอร์เมอร์: เพิ่มขึ้นเป็น16% 20%, และสามารถถึง 22% สําหรับการออกแบบอัดแรงสูงมาก
ความต้านทานของตัวปฏิกิริยาในชุดบนด้านหลัก:1.5 ถึง 2 ครั้งความสามารถในการตอบโจทย์การรั่วไหลของแปลงเตาอบ ความสามารถในการตอบโจทย์วงจรรวมที่เพิ่มขึ้นได้อย่างมีประสิทธิภาพจํากัดกระแสกระแทกวงจรสั้นและยับยั้งการสับสนของความดัน

2.2 ระดับความดันเบอร์

ความดันไฟฟ้าเข้าแบบความแรงสูงทั่วไปประกอบด้วย35kV, 66kV และ 110kVด้านความดันต่ําให้ผลิตปัจจุบันสูงสําหรับการทํางานเตาอบ, ด้วยการควบคุมความดันหลายระดับเพื่อตอบสนองความต้องการของการละลาย, การออกซิเดชั่นและการลดระยะ.

2.3 กระแสไฟฟ้าระดับและกระแสไฟฟ้าวงจรสั้น

กระแสการทํางานอิเล็กทรอนิดชื่อ: เพิ่มขึ้นกับกําลังประมาณ 25-30kA สําหรับเตาอบ 50t และสูงสุด 40-50kA สําหรับเตาอบ 100t
ข้อดีหลักของการออกแบบอัดแรงสูง:กระแสกระแทกกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแสกระแส, ลดผลกระทบต่อเครือข่ายไฟฟ้า, โทรสฟอร์มและเครือข่ายสั้น

2.4 ปัจจัยพลังงาน

เนื่องจากการปฏิกิริยาในชุด, ปัจจัยพลังงานธรรมชาติของ HIEAF เป็นที่ค่อนข้างต่ํา0.75 ละ 0.85ปกติจะมีเครื่องเครื่องชดเชย Var Static (SVC) หรือ เครื่องผลิต Var Static (SVG)หลังจากการชดเชย ปัจจัยพลังงานสามารถปรับปรุงขึ้นเกิน 09.

3อิเล็กทรอดและปารามิเตอร์เครือข่ายสั้น

อิเล็กทรอดเป็นองค์ประกอบหลักที่ใช้พลังงานในเตาอบอาร์คไฟฟ้า HIEAF แสดงผลการบริโภคอิเล็กทรอดที่ดีกว่าอย่างมากในเปรียบเทียบกับเตาอบประเพณี

วัสดุของอิเล็กทรอนด์:อิเล็กทรอนกราฟิต Ultra-High Power (UHP)ได้รับการรับรองอย่างกว้างขวาง โดยมีความทนทานต่อการออกซิเดน ความทนทานต่ออุณหภูมิสูง และความหนาแน่นของกระแสไฟฟ้าที่อนุญาตสูงกว่า
กว้างของอิเล็กทรอนด์
- เตาอบ 30t: Φ350~400mm
- เตาอบ 50t: Φ450?? 500mm
- โฟนขนาด 80 ละ 100 ตัน Φ550 ละ 600 มม.
- โฟน 150t: Φ650 ∼ 700 มม
ดัชนีการบริโภคอิเล็กทรอนด์: มีประโยชน์จากการทํางาน arc ยาวและความสับสนในปัจจุบันเล็ก, การบริโภคอิเล็กทรอนด์ของ HIEAF สามารถควบคุม1.2·1.8 กิโลกรัม/ตันเหล็กขณะที่ EAF ปกติจะมากกว่า 2.0 kg / t เหล็ก
ปริมาตรเครือข่ายสั้น: เครือข่ายสั้นใช้ท่อทองแดงที่เย็นด้วยน้ําขนาดใหญ่หรือสายประกอบทองแดง-อลูมิเนียม ความยาวถูกลดลงและความต้านทานวงจรถูกลดลงเพื่อการสูญเสียที่ทํางานน้อยลง สําหรับ HIEAFการสอดคล้องการตอบสนองวงจรได้รับความสําคัญมากกว่าการลดความต้านทานง่ายๆ

4ปารามิเตอร์การทํางานโครงสร้างและกระบวนการ

4.1 โครงสร้างเตาอบ

วัสดุของเปลือกเตาอบ: แผ่นเหล็กไบเลอร์ความแข็งแรงสูง เช่นQ345, ตกแต่งด้วยวัสดุที่ทนไฟรวมถึงอิฐมะกนีเซีย-คาร์บอน และอิฐมะกนีเซีย-คาร์บอน
ประเภทปกเตา:กล่องเตาอบกระดานที่เย็นด้วยน้ําเต็มมีความทนทานต่ออุณหภูมิสูง อายุการใช้งานยาวนาน และสามารถปรับปรุงต่อสภาพการทํางานแบบโค้งยาวแรงสูง
มุมมุม: มุมมุมมุมการแตะ45° ∼ 50°, ไฮดรอลิกขับเคลื่อนด้วยความเร็วปรับทิศ

4.2 ระบบส่งออกซิเจนและการฉีดคาร์บอน

รูปแบบอุปทานออกซิเจน: กระบอกออกซิเจนกระบวนการรวมและกระบอกออกซิเจนเย็นด้วยน้ํา, ความดันออกซิเจน0.8?? 1.2MPa. การไหลของออกซิเจนเพิ่มขึ้นกับความจุ ความจุถึง 3000~4000Nm3/h สําหรับเตาอบ 100t
ระบบฉีดคาร์บอน: ใช้สําหรับการผลิตสลักฟองและการทํางานแบบลุ่มท่อ. เมื่อประสานงานกับสลักฟอง, HIEAF สามารถเพิ่มความกระชับกําลังในการทํางานและลดการเปลี่ยนแปลงของเครือไฟฟ้าได้

4.3 วงจรการละลายและอุณหภูมิ

วงจรการละลายของเศษขยะทั้งหมด: สําหรับ 50 ‰ 100t HIEAFระยะเวลาการละลายตอนเปิดไฟ 45~60 นาที/ความร้อนรวมถึงการแตะ, ปาทช์และการชาร์จ, รอบทั้งหมดคือ 60 ~ 80 นาที.
อุณหภูมิการดึง: ขึ้นอยู่กับคุณภาพของเหล็ก1600~1680°C, ที่มีอุณหภูมิสูงขึ้นสําหรับเหล็กพิเศษ เช่นเหล็กไร้ขัด

5. ตัวชี้วัดการบริโภคพลังงานและการคุ้มครองสิ่งแวดล้อม

5.1 อัตราการบริโภคพลังงาน

HIEAF ประสบประสิทธิภาพทางความร้อนที่สูงขึ้นด้วยการทํางานแบบโค้งยาว ด้วยการใช้พลังงานที่ดีกว่า EAF ปกติ

การหล่อหลอมเศษเหลืองทั้งหมดสแตนเลส 380-420 kWh/t
ด้วยการเพิ่มโลหะร้อนหรือเศษขยะที่ชาร์จร้อน: สามารถลดลงเป็นสแตนเลส 320-360 kWh/t

5.2 ตัวชี้วัดการรบกวนของเครือไฟฟ้า

ความดัน Flicker (Pst): ลดลงโดย25% 35%เมื่อเทียบกับเตาอบประเพณี ทําให้สะดวกต่อการตอบสนองมาตรฐานของเครือไฟฟ้าสําหรับขีดจํากัดการกระตุ้นและการกระพริบ
การยับยั้งฮาร์มอนิก: อุปกรณ์พร้อมกับอุปกรณ์การชําระกําลังปฏิกิริยาและอุปกรณ์กรอง สามารถตอบสนองความจํากัดฮาร์มอนิกที่ระบุใน GB/T 14549
