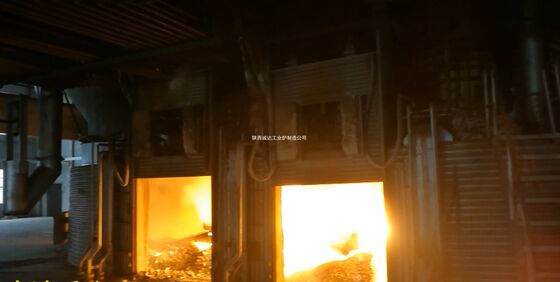

เตาหลอมอาร์คจม DC ขนาดใหญ่แบบหกขั้วไฟฟ้า พร้อมสิทธิบัตรเทคโนโลยี/สิ่งประดิษฐ์ชั้นนำของโลก
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | Shaanxi Chengda |
| ได้รับการรับรอง | ISO 9001 |
| หมายเลขรุ่น | เจรจาตามความสามารถในการประมวลผลอุปกรณ์ |
| จำนวนสั่งซื้อขั้นต่ำ | 1 ยูนิต |
| ราคา | The price will be negotiated based on the technical requirements and supply scope of Party A |
| รายละเอียดการบรรจุ | หารือตามข้อกำหนดเฉพาะของฝ่ายก |
| เวลาการส่งมอบ | 2 เดือน |
| เงื่อนไขการชำระเงิน | L/C,T/T,เวสเทิร์นยูเนี่ยน |
| สามารถในการผลิต | ซัพพลายเชนการผลิตที่สมบูรณ์อุปทานตรงเวลาและเป็นไปตามมาตรฐานคุณภาพ |
รายละเอียดสินค้า
| เน้น | เตาหลอมอาร์คจม DC แบบหกขั้วไฟฟ้า,เตาหลอมอาร์คผลิตเหล็กขนาดใหญ่,เตาอบอาร์คดําน้ํา พร้อมสิทธิบัตร |
||
|---|---|---|---|
รายละเอียดสินค้า
หม้อไฟฟ้าอาร์คใต้น้ําขนาดใหญ่ 6 อิเล็กทรอนด์
เครื่องเผาอาร์คแบบจมจันทน์ขนาดใหญ่ขนาด 6 อิเล็กทรอนด์ เป็นอุปกรณ์หลอมโลหะที่มีประสิทธิภาพสูงและความจุขนาดใหญ่ที่ปรับปรุงให้เหมาะสมกับการผลิตโลหะเหล็กขนาดใหญ่, ซิลิคอนอุตสาหกรรม และแคลเซียมคาร์ไบด์การสร้างขึ้นบนข้อดีของเตาอบสี่อิเล็กทรอนด์ มันใช้การจัดวางอิเล็กทรอนด์ hexagonal เพื่อบรรลุการกระจายกระแสกระแสกระแสที่เรียบร้อยมากขึ้นและมีประสิทธิภาพในการหลอมที่สูงขึ้นทําให้มันเหมาะสมสําหรับโครงการหลอมขนาดใหญ่มาก (พลังงานเฉพาะ ≥ 80MVA)
1โครงสร้างพื้นฐานและหลักการทํางาน
ส่วนประกอบหลัก
| ระบบ | องค์ประกอบและรายละเอียดสําคัญ |
|---|---|
| ระบบไฟฟ้า | อิเล็กทรอัดแกรฟิต / อิเล็กทรอัดที่เผาเอง 6 ตัวจัดเรียงในรูปหกเหลี่ยมปกติ; กว้าง 1000-1400 มม; ระบบยกและปรับกระแสอิสระสําหรับอิเล็กทรอัดแต่ละตัว |
| ระบบไฟฟ้า | เครื่องปรับเปลี่ยนเครื่องปรับความเรียบง่ายแบบไทริสเตอร์ (ออกแบบแบบแบ่งออก: 2 หม้อปรับความเรียบง่าย 3 หม้อปรับความเรียบง่ายในระยะ paralel); เครื่องปฏิกิริยาไฟฟ้าแบบ DC; เครื่องปรับความเร็วสั้นด้วยแท่นบัสทองแดงความต้านทานต่ํา; พลังงานระดับ 80 หม้อ 150MVA |
| โครงสร้างร่างกายเตาอบ | กล่องเหล็ก + แผ่นเย็บที่ทนไฟหลายชั้น (อิฐคอรอนดัม-มักเนเซีย + คาร์บอนแรมมัส)อานอัดด้านล่างเตาไฟที่นําไฟ (อิฐกราฟิต-คาร์บอน + ชั้นนําทองแดง) เพื่อรับความหนาแน่นของกระแสไฟฟ้าสูง (≤5A/cm2)ความจุของเตาอบ 150 500t |
| ระบบช่วย | ระบบน้ําเย็นระบายสูง ระบบควบคุมปัญญา PLC + DCS ระบบกําจัดฝุ่นวงจรปิด ระบบอาหารปริมาณอัตโนมัติ |
หลักการทํางาน
กระแสไฟฟ้าแบบ DC ออกจากระบบ rectifier และกระจายไปยัง 6 อิเล็กทรอร์ดบน (แคทอด)และกระแสในปัจจุบันผ่านท่อดําน้ําและสระละลายไปยังอานอดด้านล่างของเตาไฟแบบนําไฟการจัดวางอิเล็กทรอนด์ทรงหกเหลี่ยมสร้างสนามไฟฟ้าแม่เหล็กที่สมองกัน ทําให้สระเหลืองละลายให้มีการปั่นวงกลมความเข้มแข็งสูงนี้เร่งปฏิกิริยาการลดของแร่และรับประกันอุณหภูมิและองค์ประกอบของเหลืองหลอมที่เหมือนกัน.
2ปริมาตรทางเทคนิคหลัก (รุ่น Ultra-Large แบบเฉพาะ: 80-150MVA)
| อินเด็กซ์ปารามิเตอร์ | ระยะความละเอียด |
|---|---|
| พลังงานระดับ | 80-150MVA |
| จํานวนกระแสไฟฟ้าแบบ DC | 60 หมื่นสองหมื่นห้า แอต (10 หมื่นสองหมื่นหนึ่ง แอตต่ออิเล็กทรอนด์ ปรับได้อย่างอิสระ) |
| ความดันไฟเข้าแบบ DC | 1000V1500V |
| กว้างของอิเล็กทรอนด์เดียว | ขนาด 1000 ∼ 1400 มม. |
| ความจุชื่อของเตาอบ | 150 500t (การหล่อหลอมชุดสําหรับเหล็กเหล็ก) |
| อุณหภูมิการละลาย | 1900~2300°C |
| การบริโภคพลังงาน | 3600-4500kWh/t (ซิลิคอนอุตสาหกรรม); 2800-3500kWh/t (เฟอร์โครมที่มีคาร์บอนสูง) |
| การบริโภคไฟฟ้า | 0.4 ละ 0.8 กิโลกรัม/ตัน (ต่ํากว่าเตาอบสี่อิเล็กทรอนด์) |
| ระบบน้ําเย็น | อัตราการไหลของน้ําทั้งหมด 800 ‰ 1500 m3/h ความดันน้ํา 0.45 ‰ 0.65 MPa ความสามารถในการนําไฟ ≤ 50μS/cm |
| ประสิทธิภาพในการกําจัดฝุ่น | ≥99.8%; เซ็นทรัลการปล่อย ≤5mg/m3 |
| ความเข้มข้นของการกระตุ้นไฟฟ้าแม่เหล็ก | 1.2?? 1.8T (ความเข้มข้นของแม่เหล็ก) |
| อายุการใช้งาน | 3-5 ปี (สําหรับการหลอมเหล็ก) |
3. ข้อดีหลักเมื่อเทียบกับเตาอบอาร์คดําน้ําสี่อิเล็กทรอนด์ DC
| ข้อดี | คําอธิบายรายละเอียด |
|---|---|
| การกระจายกระแสปัจจุบันและอุณหภูมิแบบเดียวกัน | การจัดวางอิเล็กทรอนแบบหกเหลี่ยมกําจัดจุดร้อนในพื้นที่ในสระน้ําหลอม; ความแตกต่างของอุณหภูมิภายในเตา ≤ 50 °C, รับประกันการประกอบผลิตภัณฑ์ที่ตรงกัน |
| ความหนาแน่นของพลังงานที่สูงขึ้นและประสิทธิภาพในการหลอม | รองรับการใส่พลังงานสูงสุด (สูงสุด 150MVA) วงจรการหล่อหลอมลด 15~20% เมื่อเทียบกับเตาอบสี่อิเล็กตรอด ผลิตต่อชั่วโมงเพิ่มขึ้น 20~30% |
| การบริโภคพลังงานและอิเล็กทรอนด์ที่ต่ํากว่า | สนามไฟฟ้าแม่เหล็กสมอง ลดการสูญเสียพลังงานวงโค; การบริโภคพลังงานลดลง 8 ٪ 12 ٪; การควบคุมกระแสไฟฟ้าอิเล็กทรอดอิสระหลีกเลี่ยงการเผาไหม้เกินของอิเล็กทรอดเดี่ยว, ลดการบริโภค 20% |
| ความมั่นคงของระบบที่แข็งแกร่งขึ้น | การออกแบบเครื่องพลังงานแบบแบ่งแยก: หากตู้ปรับตรงหนึ่งล้มเหลว, อื่นๆ สามารถทํางานต่อ (อัตราการอภิปราย ≥ 60%); ความสับสนของความดันต่ํา (≤± 5%), เป็นมิตรกับเครือข่ายไฟฟ้า |
| ความสามารถในการปรับขนาดที่ดีกว่า | การออกแบบอิเล็กทรอัดแบบโมดูลและเครื่องพลังงานทําให้สามารถขยายความจุได้อย่างค่อยๆ (ตัวอย่างเช่น การปรับปรุงจาก 80MVA เป็น 150MVA โดยไม่ต้องเปลี่ยนตัวเตาอบ) |
4. สถานการณ์การใช้งาน
- การผลิตโลหะเหล็กขนาดใหญ่
การหล่อหลอมเฟอร์โครมที่มีคาร์บอนสูง, เฟอร์โรซิลิคอน, ซิลิคอมังกาเนส และเฟอร์โรทองสเตน; เหมาะสําหรับโครงการที่มีผลิตรายปี ≥ 100,000 ตัน
- การหลอมซิลิคอนอุตสาหกรรมความบริสุทธิ์สูง
ผลิตซิลิคอนที่มีความบริสุทธิ์ ≥ 99.9% สําหรับอุตสาหกรรมครึ่งประสาทและไฟฟ้าไฟฟ้า; สถานที่อุณหภูมิที่มั่นคงลดสารสกปรก
- การผลิตแคลเซียมคาร์ไบด์ขนาดใหญ่
ผลิตแคลเซียมคาร์บิดในเตาอบเดียว ≥200t/ชุด เนื้อหาแคลเซียมคาร์บิด ≥85% การบริโภคพลังงานลดลง 10~15% เมื่อเทียบกับเตาอบแบบดั้งเดิม
- การหลอมแร่โลหะหายาก
การหล่อหลอมลดของแร่ไนเคิล-โคบัลต์, แร่ทันทัล-นิโอเบียม, และแร่วานาดิโอ-ไทเทเนียมแม็กเนทิต; อัตราการฟื้นฟูธาตุสกัดเหล็กสูง (≥ 97%).
5การดําเนินงานจุดสําคัญและการบํารุงรักษา
ระวังการใช้งาน
- การควบคุมความลึกการใส่อิเล็กทรอนด์: รักษาความลึกการใส่ 1.5 ~ 2.0m ต่ออิเล็กทรอนด์เพื่อให้แน่ใจว่าการเผาไหม้วงศ์ดําน้ํา; หลีกเลี่ยงการเผาผลาญวงศ์ (ทําให้การสูญเสียพลังงานและการปล่อยฝุ่น)
- การปรับสมดุลปัจจุบัน: รักษาความแตกต่างของกระแสไฟฟ้าระหว่างอิเล็กทรอน ≤ 5% ผ่านระบบ DCS; ป้องกันการอ้วนของอิเล็กทรอนแต่ละตัว
- การปรับปรุงระบบสล็อก: ใช้สลักที่มีฐานสูง (R=2.0~2.5) เพื่อปรับปรุงอัตราการลดน้ําผึ้ง (≥90%) และลดการบดผิว
เน้นการบํารุงรักษา
- การบํารุงรักษาอิเล็กทรอนด์: ตรวจสอบต่อต่อของอิเล็กทรอนดิสเป็นประจําเพื่อตรวจสอบความแน่น; เปลี่ยนอิเล็กทรอนดิสเมื่อความยาวเหลือ ≤ 500 mm เพื่อหลีกเลี่ยงการแตก
- การตรวจสอบแอโนดด้านล่างเตาอบ: ตรวจสอบความสามารถในการนําของพื้นเตาทุก 3 เดือน; ซ่อมแซมคาร์บอน ramming ในเวลาถ้าพบรอยแตก
- การติดตามระบบเย็น: ติดตามการไหลของน้ําและความแตกต่างของอุณหภูมิของอิเล็กทรอัดและร่างเตาอบในเวลาจริง; ปิดทันทีถ้าการไหลของน้ําไม่เพียงพอเพื่อป้องกันการเผาไหม้
6การเปรียบเทียบทางเทคนิคกับเตาอบอาร์คดําน้ําสี่อิเล็กทรอนด์ DC
| ลักษณะ | หม้อไฟฟ้าอาร์คใต้น้ําขนาดใหญ่ 6 อิเล็กทรอนด์ | หม้อไฟอาร์คดําน้ําสี่อิเล็กทรอนด์ DC |
|---|---|---|
| การจัดตั้งอิเล็กทรอนด์ | สี่เหลี่ยมปกติ (สมอง) | สี่เหลี่ยม (กระแสท้องถิ่นที่ไม่เท่าเทียมกัน) |
| พลังงานขนาดสูงสุด | 150MVA | 63MVA |
| ความเท่าเทียมกันของอุณหภูมิ | ความแตกต่าง ≤ 50 °C | ความแตกต่าง 80-120 °C |
| การบริโภคพลังงาน | 3600-4500kWh/t | 3800 ราคา 4800kWh/t |
| ผลิตต่อชั่วโมง | 20~30% สูงกว่า | การออกแบบมาตรฐาน |
| ค่าปรับปรุงหลัง | สูง (ต้องการตัวเตาอบใหม่) | กลาง (การปรับปรุงจากเตาอบ AC เป็นไปได้) |
| ขนาดที่ใช้ได้ | อัตราการผลิตขนาดใหญ่มาก (≥100,000 ตัน/ปี) | ขนาดกลางใหญ่ (30,000 ¥ 100,000 ตัน/ปี) |
7. แนวโน้มการพัฒนา
- การหลอมแบบฉลาด: การบูรณาการเทคโนโลยี AI และ IoT เพื่อรับรู้การปรับปรับอัตโนมัติของกระแสไฟฟ้า, ความเร็วการให้อาหาร, และการปล่อย slag; ประสบความสําเร็จในการทํางานที่สถานที่โดยไม่มีผู้คน
- การรีไซเคิลพลังงาน: รวมระบบการผลิตพลังงานจากความร้อนที่เสีย เพื่อนําความร้อนจากก๊าซควัน (อุณหภูมิ ≥ 1200 °C) กลับมาใช้งาน โดยการลดการบริโภคพลังงานโดยรวม 20~25%
- การละลายสีเขียว: ใช้การออกแบบร่างกายเตาอบวงจรปิด + การกําจัดฝุ่นแห้งเพื่อบรรลุการปล่อยน้ําเสียศูนย์และการปล่อยสารพิษที่ต่ํามาก
