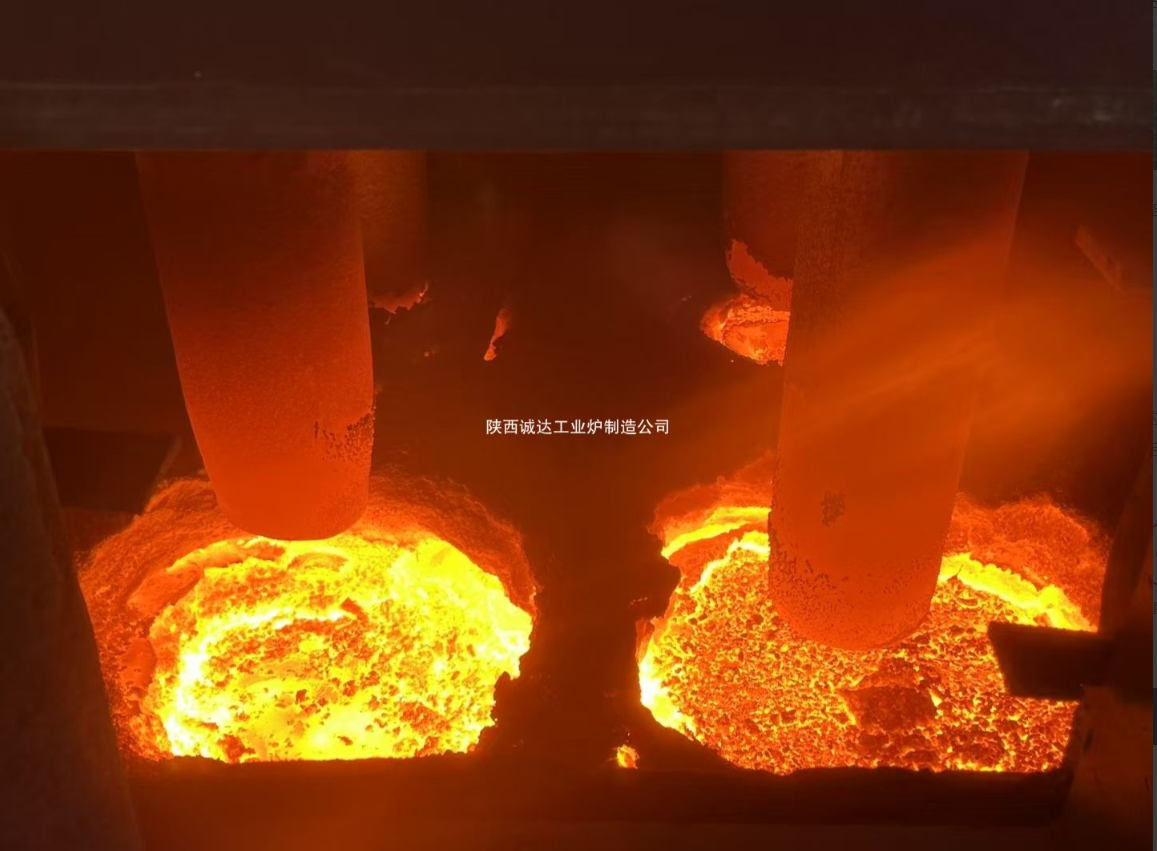

หม้ออบวงจรแบบจมน้ําแบบ DC ขนาดใหญ่ 4 อิเล็กทรอนด์

เตาหลอมส่วนโค้งจม DC ขนาดใหญ่แบบสี่ขั้วไฟฟ้าเป็นอุปกรณ์ชนิดหนึ่งที่ใช้ในการลดแร่และวัตถุดิบอื่นๆ ในอุตสาหกรรมโลหะวิทยา
คุณสมบัติโครงสร้าง:
ตัวเตา: โดยทั่วไปประกอบด้วยเปลือกเตาและซับในเตา เปลือกเตามีบทบาทในการรองรับและป้องกัน ซับในเตาทำจากอิฐอะลูมินาสูงและวัสดุทนไฟอื่นๆ เพื่อทนต่ออุณหภูมิสูงและการกัดกร่อนของวัสดุในเตา มีเตาอยู่ภายในตัวเตาเพื่อรองรับประจุเตา
ระบบขั้วไฟฟ้า: มีขั้วไฟฟ้าสี่ขั้วจัดเรียงเป็นรูปสี่เหลี่ยมผืนผ้า โดยทั่วไปจะใช้ขั้วไฟฟ้ากราไฟต์หรือขั้วไฟฟ้าอบเอง ขั้วไฟฟ้าเชื่อมต่อกับแหล่งจ่ายไฟผ่านระบบอุปกรณ์เสริมขั้วไฟฟ้า ซึ่งสามารถยก ปล่อยแรงดัน และดำเนินการอื่นๆ เพื่อปรับให้เข้ากับความต้องการในการผลิตที่แตกต่างกัน
ปล่องควัน: ตั้งอยู่ด้านบนของตัวเตา ใช้สำหรับรวบรวมก๊าซไอเสียที่เกิดจากการถลุงแร่ ป้องกันไม่ให้ก๊าซไอเสียสูญเสียไปสู่สิ่งแวดล้อม และอำนวยความสะดวกในการบำบัดก๊าซไอเสียในภายหลัง
หลักการทำงาน
ขั้วไฟฟ้าทั้งสี่ถูกเสียบเข้าไปในประจุเตา และกระแสสลับที่ส่งโดยสถานีย่อยจะถูกแปลงเป็นกระแสตรงโดยอุปกรณ์แก้ไข และกระแสตรงจะถูกส่งไปยังหม้อแปลง จากนั้นส่งไปยังระบบเสริมขั้วไฟฟ้าโดยหม้อแปลง แล้วส่งไปยังขั้วไฟฟ้า กระแสไฟฟ้าเข้าสู่ประจุเตาผ่านขั้วไฟฟ้าเพื่อสร้างวงจรหลักระหว่างขั้วไฟฟ้าและวัสดุคาร์บอนที่ก้นเตา กลุ่มโลหะในประจุเตาและขั้วไฟฟ้า สร้างส่วนโค้งไฟฟ้าเพื่อให้ความร้อนแก่ประจุเตา ทำให้ประจุเตามีอุณหภูมิสูงและเกิดปฏิกิริยาลดลง ในเวลาเดียวกัน วัสดุคาร์บอนจากขั้วไฟฟ้าไปยังก้นเตา วัสดุคาร์บอนจากผนังเตา และวงจรทุติยภูมิกลับไปยังขั้วไฟฟ้าถูกนำมาใช้เพื่อให้แน่ใจว่ามีความสมดุลทางไฟฟ้าและการทำงานที่มั่นคงในเตา
ข้อได้เปรียบ
ประสิทธิภาพสูงและการประหยัดพลังงาน: การให้ความร้อนด้วยไฟฟ้า DC มีประสิทธิภาพความร้อนสูงกว่า การสูญเสียพลังงานน้อยกว่า และอัตราการใช้ความร้อนสูงกว่า ซึ่งสามารถลดการใช้พลังงานเมื่อเทียบกับเตาหลอมส่วนโค้งจมไฟฟ้า AC
การปกป้องสิ่งแวดล้อมและการลดการปล่อยมลพิษ: เนื่องจากประสิทธิภาพสูง ก๊าซเสีย กากของเสีย และสารมลพิษอื่นๆ ที่เกิดขึ้นจึงมีน้อยกว่า และสามารถลดการปล่อยก๊าซเสียได้อีกโดยการปรับโครงสร้างเตาและระบบไอเสียให้เหมาะสม ซึ่งเป็นไปตามข้อกำหนดด้านการปกป้องสิ่งแวดล้อม
การทำงานที่มั่นคง: ขั้วไฟฟ้ามีความเสถียรภาพที่ดีและไม่เกิดแฟลชได้ง่าย ทำให้การกระจายอุณหภูมิในเตาสม่ำเสมอมากขึ้น ซึ่งเอื้อต่อการผลิตที่มั่นคงและการปรับปรุงคุณภาพผลิตภัณฑ์
ประสิทธิภาพการใช้พลังงานไฟฟ้าสูง: หลีกเลี่ยงการเหนี่ยวนำ เสียงรบกวน ปรากฏการณ์ผิวหนัง และปัญหาอื่นๆ ของเตาหลอมส่วนโค้งจม AC ตัวประกอบกำลังไฟฟ้าสูงและการใช้พลังงานไฟฟ้าอย่างมีประสิทธิภาพ
พื้นที่ใช้งาน
ส่วนใหญ่ใช้ในการผลิตโลหะผสมเหล็ก เช่น การถลุงซิลิคอนเหล็ก แมงกานีสเหล็ก โครเมียมเหล็ก ทังสเตนเหล็ก โลหะผสมซิลิคอนแมงกานีส ฯลฯ นอกจากนี้ยังสามารถใช้ในการผลิตวัตถุดิบทางเคมี เช่น แคลเซียมคาร์ไบด์ ฯลฯ สามารถแปรรูปแร่และผงแร่ต่างๆ เช่น แร่แมงกานีส แร่โครเมียม ซิลิกา ผงแร่แมงกานีส ผงแร่นิกเกิล ฯลฯ
