เตาเผาหมึกไทเทเนียมความแม่นยํา สําหรับอุปกรณ์การปรับปรุงโลหะเหล็ก

ปริมาตรทางเทคนิคหลักและการอธิบายการใช้พลังงานของอุปกรณ์
1กลยุทธ์อุปกรณ์:
·วิธีการบรรทุกและอาหาร: การให้อาหารอัตโนมัติ, การให้อาหารกลาง
·โหมดการทํางานหล่อหล่อ: การหล่อหล่อต่อเนื่อง, การปล่อยเวลา
·ระบบการทํางานด้วยวงจรไฟฟ้า: การละลายวงจร
·วิธีการปล่อย: รถขนส่งแบบขับเอง
·วิธีการหลอม: ถังหมอนไทเทเนียม / เครื่องหลอมเหล็ก
·วิธีการกําจัดฝุ่น: วิธีการกําจัดฝุ่นแบบกระเป๋าสะพายแรงดันต่ํา

1, ลักษณะกระบวนการในการหล่อหลอม titanium slag:
ทิตาเนียมสลัคเป็นผลิตภัณฑ์การหลอมที่มีความละลายสูง ทิตาเนียมสลัคหลอมมีความเกรี้ยวที่แข็งแกร่งและลักษณะของ viscosity ของมันเพิ่มขึ้นอย่างมากใกล้กับอุณหภูมิของจุดละลายนอกจากนี้ คุณสมบัติเหล่านี้ได้รับการเปลี่ยนแปลงอย่างรุนแรงกับองค์ประกอบระหว่างกระบวนการหลอม

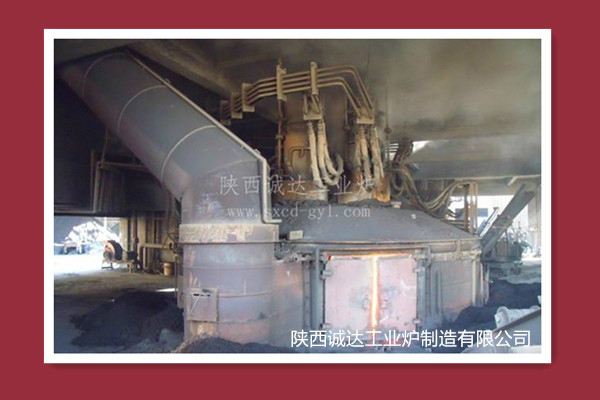

โครงสร้างทั่วไปของเตาหลอมหลอมหมองเหลืองไทเทเนียม ใช้โครงการครึ่งปิด (สามารถปรับปรุงเป็นโครงสร้างปิดเต็ม)มันเป็นชนิดเตาอบพิเศษระหว่างเตาอบอาร์คไฟฟ้าและเตาอบอาร์คดําน้ําเมื่อออกแบบเตาอบไฟฟ้าทิตาเนียม slag, คุณลักษณะของกระบวนการหลอมทิตาเนียม slag ควรพิจารณาแรก:
1. พลังงานต่อหน่วยพื้นที่ของวงกลมขั้วโลกใหญ่กว่าของเหมืองหินหินหินหินหินหินหินหินหินหินหินหิน
2. พลังงานพื้นที่หน่วยของเตาอบควรถูกเลือกให้มีขนาดเล็กเพื่อสร้างชั้นป้องกันที่มั่นคงของทิตาเนียม slag รอบสระหลอม;
3มีพื้นที่ห้องแก๊สที่มีความสูงที่เหมาะสมเหนือเตาเพลิงเพื่อป้องกันของเหลวหลอมออกจากเตาเพลิงโดยสิ้นเชิงระหว่างการต้ม slag;
4ความเร็วในการยกอิเล็กทรอนด์ควรรวดเร็วเพื่อตอบสนองความต้องการของการยกและลดอิเล็กทรอนด์อย่างรวดเร็วเมื่อ titanium slag อุด
5ผิวหนังที่ละลายอ่อนของวัสดุเตาหลอมป้องกันวัสดุจากการลดลงโดยอัตโนมัติกับการเกิดของ slag และเหล็กการบําบัดของวัสดุที่ล่มสลายและการฉีดสลักเป็นเรื่องยาก.
จากมุมมองของระบบการทํางาน arc, หม้อไฟฟ้า titanium slag เป็นระหว่างหม้อไฟฟ้าการผลิตเหล็กและ ferroalloy และแคลเซียมคาร์ไบด์ submerged หม้อไฟฟ้า arcและมันใกล้ชิดแก่ชีวิตก่อน, แต่ยังคล้ายกับครั้งสุดท้ายในแง่ของการลดแร่

2, กระแสกระบวนการหล่อหลอม titanium slag
การเลือกกระแสกระบวนการสําหรับการละลายหมึกไทเทเนียมถูกกําหนดโดยปัจจัย เช่น สภาพของวัตถุดิบและรสชาติ สภาพของอุปกรณ์ ระดับเทคนิค การใช้สินค้า และปัจจัยทางเศรษฐกิจ.
1. ทิตาเนียมคอนเซ็นเตอร์และแอนธราไซต์ถูกปรับขนาดด้วยมือและมีสัดส่วนที่เหมาะสม ก่อนจะส่งไปยังเตาไฟฟ้าเพื่อหลอม
หลังจากการหล่อหลอมเสร็จสิ้น, ทิตาเนียม slag และเหล็กหลอมที่ได้รับคุณภาพถูกปล่อยออกจากเตาไฟฟ้า,และทิตาเนียม slag และเหล็กหลอมถูกฉีดเข้าไปในถัง slag และเหล็กหลอม.
3. ทิตาเนียมสลักถูกแปรรูปผ่านการเย็นน้ําหรือการเย็นทางธรรมชาติ, การบด, การแยกจากแม่เหล็กและการบดลูกบอลเพื่อกลายเป็นผลิตภัณฑ์ทิตาเนียมสลักที่สมควรซึ่งจะส่งไปยังถังเก็บคลาสไทเทเนียมเสร็จ.
4เหล็กหลอมถูกถอนซัลฟูเรีย เพื่อผลิตเหล็กดิบเพื่อขาย
5ก๊าซควันจากเตาไฟฟ้าถูกรักษาโดยเครื่องเก็บฝุ่นและปล่อยให้ตรงกับมาตรฐานการปล่อยระดับชาติ

3, กระแสการทํางานของเตาเผาละลายหมาก titanium
1การให้อาหาร:
วิธีการให้อาหาร: การให้อาหารครั้งเดียวเป็นไปตามการให้อาหารต่อเนื่อง และมีการตั้งเครื่องปั่น
จํานวนช่องอาหาร: 7 ช่อง มีช่องอาหารกลาง 1 ช่อง และปริมาณอาหารเป็น 50% ของผสม
ขั้นตอนการให้อาหาร: ใช้วิธีการหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหลผสมผสานกันอย่างเท่าเทียมกันกับวัสดุเตาด้วยสภาวะอิเล็กทรอนิกส์- วัสดุแพร่ถูกขนส่งโดยคอนเวียร์จากโกดังวัสดุแพร่ไปยังโกดังวัสดุขนาดใหญ่สองที่อยู่ด้านหลังของโรงงานหลอมไฟฟ้าและนําไปโดยรถขนส่งสายบานถังไปยังโกดังวัสดุบนของเตาอบไฟฟ้าเพื่อเก็บรักษาหลังการปล่อย slag และเหล็กที่หลอมในวงจรก่อนหน้านี้ พวกเขาถูกขนส่งโดยสายพานสายพานไปเจ็ดท่อการระบายน้ําและเพิ่มเข้าไปในเตาอบ
2การละลาย:
อุปกรณ์ยกอิเล็กทรอนด์การควบคุมอัตโนมัติมีโอกาสเล่นลักษณะของมันในเตาหลอมหลอม titanium slag
3ออกมาจากเตาอบ
ใช้เครื่องเปิดตา เปิดและผสมผสานขยะและเหล็กออก

4, ลักษณะของอุปกรณ์ของเตาเผาละลายหมอนของบริษัทของเราคือ:
The electrode lifting system adopts full hydraulic control (or variable frequency water-cooled motor type) and uses world leading Parker proportional valve technology to meet all the requirements for electrode lifting, ตอบสนองความต้องการในการยกและลดอิเล็กตรอดอย่างรวดเร็วเมื่อทิตาเนียมสลักไหล
ระบบควบคุมอัตโนมัติสําหรับการยกอิเล็กทรอนด์ที่มีความก้าวหน้า with complete control software functions that can adjust the arc current size and reasonable electrode lifting speed in a timely manner according to the actual working conditions of the titanium slag furnace. ตอบสนองความแตกต่างของลักษณะการหลอมของระยะแรก กลางและหลังของกระบวนการหลอม titanium slagและบรรลุการควบคุมอัตโนมัติ / มือโดยอิสระหรือเชื่อมโยงในการทํางานยกอิเล็กทรอนด์สําหรับอิเล็กทรอนด์สามเฟส.
3ระบบควบคุมกระจายที่พัฒนา, เตาเผาหมึกไทเทเนียมทั้งหมดถูกควบคุมโดย PLC และอํานวยความสะดวกกับจอติดตามอินเตอร์เฟซมนุษย์-เครื่องจักร.
การเลือกประเภทเตาอบ: ใช้กระบวนการละลายระยะสั้นของผงเตาอบไฟฟ้าปู๊ดหรือวัตถุดิบที่เข้าสู่เตาอบมันสามารถดําเนินการได้ เช่น การกด, การให้อาหารช่วย, และการปรับพื้นผิวของวัสดุ, ในขณะเดียวกันการฟื้นฟูความร้อนที่เสียและการรักษาก๊าซควัน.
ดังนั้นเตาอบไฟฟ้าที่ปิดครึ่งด้วยหมวกต่ํา เหมาะสําหรับการหล่อหลอมของทิตาเนียมระดับสูง
4. ครอบเตาเย็นด้วยน้ําแบบไฮบริดปิด: ประกอบด้วยกรอบโลหะที่เย็นด้วยน้ําเต็ม และครอบเตาเย็นด้วยน้ําแบบแผ่น trapezoidal โดยมีผนังวัสดุที่ทนไฟอยู่ภายในมันสามารถปรับเปลี่ยนจากครึ่งปิดครอบอบเตาหอม เป็นหอมปิดเต็มโครงสร้างที่ปิดของเตาไฟฟ้าอุณหภูมิแร่ถูกใช้ในการทําความสะอาดและการฟื้นฟูก๊าซถ่านหินช่องไฟฟ้าและช่องอาหารบนครอบเตาถูกเต็มไปด้วยวัสดุและปิดด้วยอุปกรณ์เย็นน้ํา.
5การตั้งค่าของเครื่อง ramming: กระบวนการหลอม titanium slag เป็นการดําเนินงานที่ระยะยาวและการทํางานของเตาอบแต่ละส่วนหลัก ๆ ประกอบด้วยขั้นตอนเช่นการให้อาหาร, การวางอิเล็กทรอนด์,การหลอมและการปล่อย
ตามลักษณะของการหล่อหล่อหล่อทิตาเนียม ผง ผง ผง ผง ผง
6- เครือข่ายสั้นประหยัดพลังงาน ประกอบด้วยเครื่องชําระน้ําเย็น ท่อทองแดงเย็นน้ํา และสายไฟเย็นน้ําการรับใช้โครงสร้างเครือข่ายสั้นที่ประหยัดพลังงานใหม่ที่มีสายไฟคู่และการวางแผนสามเหลี่ยมภายนอกปัจจัยพลังงานธรรมชาติสูง
7การเลือกไฟฟ้ากราฟิต: ไฟฟ้ากราฟิตสามารถให้ความหนาแน่นของกระแสไฟฟ้าสูงผ่าน, รับประกันระบบไฟฟ้าที่เหมาะสมซึ่งเป็นประโยชน์ในการลดเวลาละลายและลดการบริโภคพลังงาน.
8. แผ่นทองแดงของอิเล็กตรอด: แผ่นทองแดงแต่ละเฟสถูกจับแน่นด้วยสี่แผ่นทองแดง ซึ่งทํางานได้อย่างน่าเชื่อถือ ไม่ค่อยมีแนวโน้มที่จะบุก และมีอายุการใช้งานยาวนาน
9. ปรับปรุงอัตโนมัติอิเล็กตรอดกดและดึง: เบรคยึดอิเล็กตรอดใช้เทคโนโลยีเบรคยึดสปริงสปริงไฮดรอลิกคู่จากเตาหลอมหลอมเหล็กขนาดใหญ่เมื่อไฟฟ้าถูก clamped, สปริงดิสก์จะกดและยึดไฟฟ้าโดยอัตโนมัติ, ซึ่งมีอายุการใช้งานยาว, การทํางานง่าย, และการทํางานที่น่าเชื่อถือที่เหนือกว่ามากจากอุปกรณ์เบรคยึดเดียว.แหวนแรงกดใช้สําหรับ clamping, และแผ่นนําไฟถูกจับและปล่อยโดยกระบอกไฮดรอลิก กระบอกเบรคด้านบนและด้านล่างและกระบอกปล่อยแรงดันสามารถใช้สําหรับการปล่อยแรงดันระยะยาวคงที่ด้วยมือและอัตโนมัติ
10. เครื่องแปลงเตาไฟฟ้า: มันใช้เครื่องแปลงประหยัดพลังงานที่ขาดทุนน้อยที่มีสายออกข้างที่สามารถอ้วนเกิน 30%การเย็นน้ํามันแรงและมีอุปกรณ์ป้องกันอุณหภูมิน้ํามันและก๊าซครบครัน
11อุปกรณ์ไฟฟ้าความดันสูง: เครื่องควบคุมใช้ตู้สวิทช์ระยะว่าง ซึ่งมีการตรวจจับ, การวัด และการป้องกันเรเล่ที่สมบูรณ์แบบสําหรับความดัน, กระแส, พลังงาน และไฟฟ้าเครื่องปิดฟ้าผ่าออกไซด์ซินก์ติดตั้งเพื่อดูดซึมความแรงเกินในการทํางาน.
