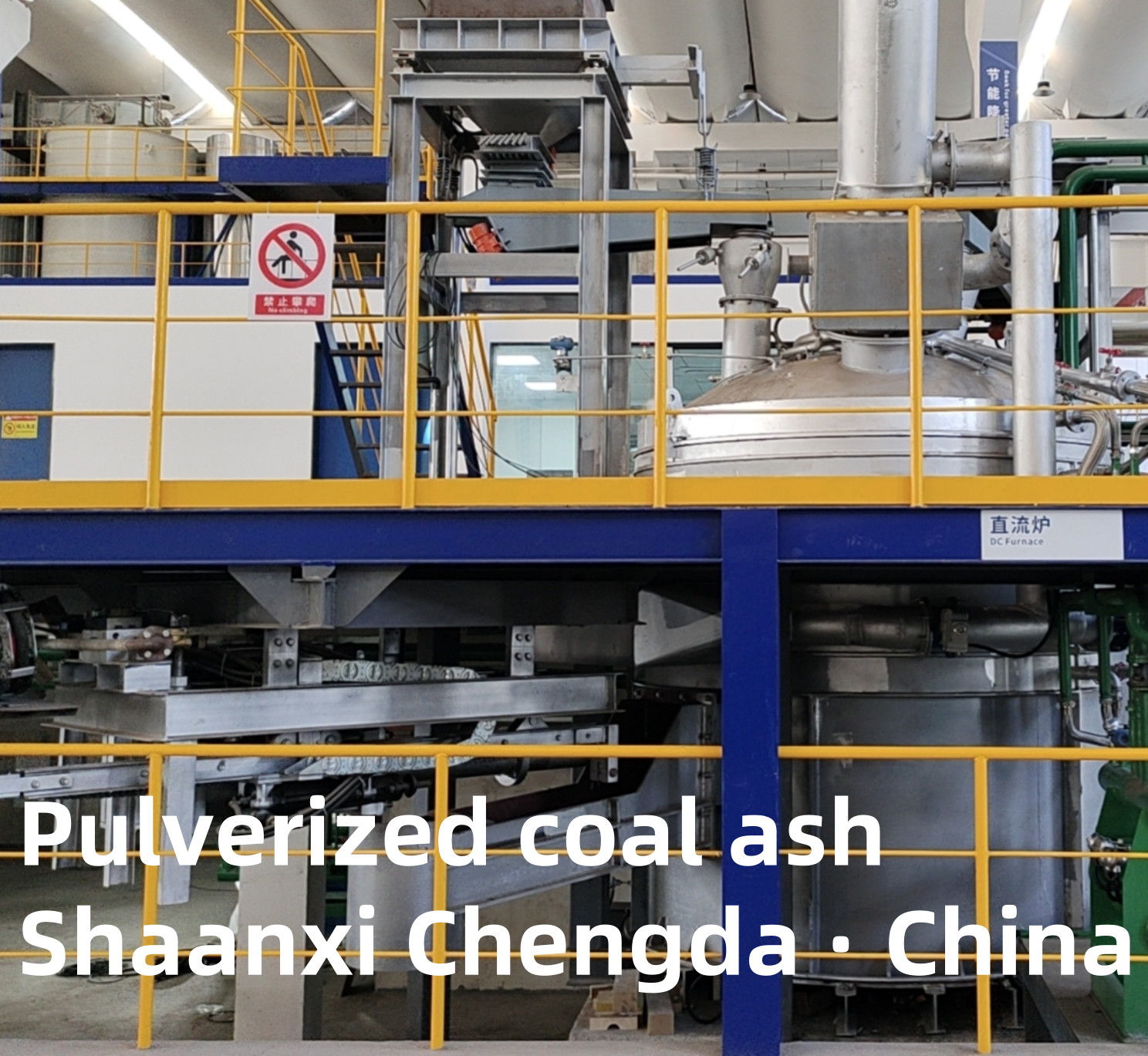

ถ่านหินเปลือกสําหรับโรงงานผลิตเหล็กที่มีการให้อาหารโดยตรงกับเตาอบ

ผงถ่านหินผง

การใช้อุปกรณ์
ส่วนใหญ่ใช้สําหรับการรักษาเถ้าบิน อัตราการใช้งานของวิธีการทําความร้อนเส้นโค้งดั้งเดิมมักจะต่ํากว่า 80% ดังนั้นเตาอบจึงใช้ความดันสูง,ปรับปรุงประสิทธิภาพของวงจรพลาสมาอย่างมาก และให้วัสดุหลอมสําหรับกระบวนการไฟฟ้าต่อมา
ข้อดี: กระบวนการหล่อหล่อหล่อหล่อหล่อหล่อของวัสดุการย่อยสลายโดย arc พลาสมาอุณหภูมิสูงในเตาไฟ DC ตอบสนองเงื่อนไขที่เหมาะสมสําหรับการหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อหล่อ
กระบวนการนี้ง่ายและมีประสิทธิภาพสูง มันเป็นวิธีการรักษาก่อนสําหรับปริมาณมากของปฏิกิริยาเถ้าหลอม

ลักษณะทางเทคนิคของอุปกรณ์:
เทคโนโลยีการละลายเตาหลอดพลาสมามีลักษณะการฟื้นฟูโลหะมีค่าอย่างมีประสิทธิภาพ ดังนั้นการฟื้นฟูโลหะมีค่าได้ดีขึ้นมาก
1) อุณหภูมิของศูนย์กลางอิเล็กตรอดของเตาไฟฟ้า DC เป็นสูงถึง 3000-5000C และความร้อนถูกเน้นและการละลายต่อเนื่องเหมาะสมสําหรับการละลายเถ้าบินอย่างรวดเร็วและจํานวนมาก.
2) หม้อไฟฟ้า DC มีอัตราการส่องส่องและเสียงดังที่ต่ํา ซึ่งเป็นประโยชน์มากต่อเครือไฟฟ้าและผู้ใช้งาน และอัตราการส่องส่องส่องของหม้อไฟฟ้า AC เพียง 50% ถึง 70%และเสียงดังในระหว่างการทํางานแบบลึกลงไปในวงกลมมีมากกว่า 20dBต่ํากว่าของเตาไฟฟ้า ACปัจจัยพลังงานธรรมชาติสูง และปัจจัยพลังงานสามารถถึง 0.92 ~ 0.94 โดยไม่ต้องชดเชย
3) การบริโภคพลังงานของเตาไฟฟ้า DC ต่ํากว่า 10% ~ 15% ของเตาไฟฟ้าอาร์ค AC, การบริโภคอิเล็กทรอนด์คือ 40% ~ 60% ของเตาไฟฟ้า AC,และกําลังการผลิตเพิ่มขึ้น ~ 10% เมื่อเทียบกับเตาไฟฟ้า AC.
4) เนื่องจากอุณหภูมิการทํางานของเตาอบไฟฟ้าสูงกว่าของเตาอบไฟฟ้าชนิดเดียวกันโครงสร้างทั้งหมดสอดคล้องกับโครงสร้างของเตาอบต่างประเทศชนิดเดียวกันโครงสร้างปิดเตาอบแบบหลอดคงที่ที่เย็นด้วยน้ํา ให้อุปกรณ์การเก็บก๊าซและการปิดประสิทธิภาพสําหรับการหลอมและการรักษาก๊าซ
5) ร่างเตาอบทั้งหมดนําวิธีการแยกของสารเหลว slag และวัสดุโลหะอันมีค่า และด้านหน้าของร่างเตาอบมีช่องออก slag ทิศตรงและร่างของเตาอบถูกตั้ง.
6) ใช้โหมดอิเล็กทรอัดด้านล่างของเตาอบรวมหลายแตะ ซึ่งสามารถแก้ปัญหาปรากฏการณ์การบิดโค้งของเตาอบDC ได้อย่างมีประสิทธิภาพด้านล่างของเตาอบมีอุปกรณ์วัดอุณหภูมิในการตรวจจับผนังของด้านล่างของเตาอบในเวลาจริง.
7) ติดตั้งเครื่องปิดตาชนิดแขวนสองเครื่อง เพื่อเปิดและปิดตาของปาก slag และปากเหล็กเพื่อรักษาบรรยากาศป้องกันในเตาอบ
8) การจําหน่ายพลังงาน rectifier ที่บูรณาการ ใช้อุปกรณ์ rectifier สะพานเต็มสามระยะ การจําหน่ายพลังงาน AC ถูกจําหน่ายเป็นการจําหน่ายพลังงาน DC ที่มั่นคงและน่าเชื่อถือที่สามารถปรับระดับความแรงกดไฟได้อย่างกว้างขวางและเหมาะสําหรับกระบวนการวัสดุที่หลากหลายอุปกรณ์ปรับความเรียบถูกเย็นโดยอุปกรณ์ปรับความเย็นปิดอิสระ ซึ่งปลอดภัยและน่าเชื่อถือ
9) การควบคุมการยกอิเล็กทรอนด์ใช้เครื่องควบคุมที่สามารถเขียนโปรแกรมได้ของซีเมนส์, เครื่องขับเคลื่อนใช้วาล์วสัดส่วนของเยอรมันพาร์คเกอร์เพื่อควบคุมโหมดการยกกระบอกไฮดรอลิกและการควบคุมกระแสไฟฟ้าและกระแสไฟฟ้าแบบปิดวงจรคู่อุปกรณ์ไฟฟ้าความดันต่ําใช้ส่วนประกอบของชไนเดอร์ เพื่อรับประกันความน่าเชื่อถือและความทันสมัยของอุปกรณ์ได้อย่างมีประสิทธิภาพ
10) ระบบปฏิบัติการคอมพิวเตอร์ DCS ที่ทันสมัย การทํางานในเวลาจริง และการจัดการการทํางานของกระบวนการปฏิบัติงานและปารามิเตอร์การทํางาน

คําอธิบายโครงสร้างอุปกรณ์:

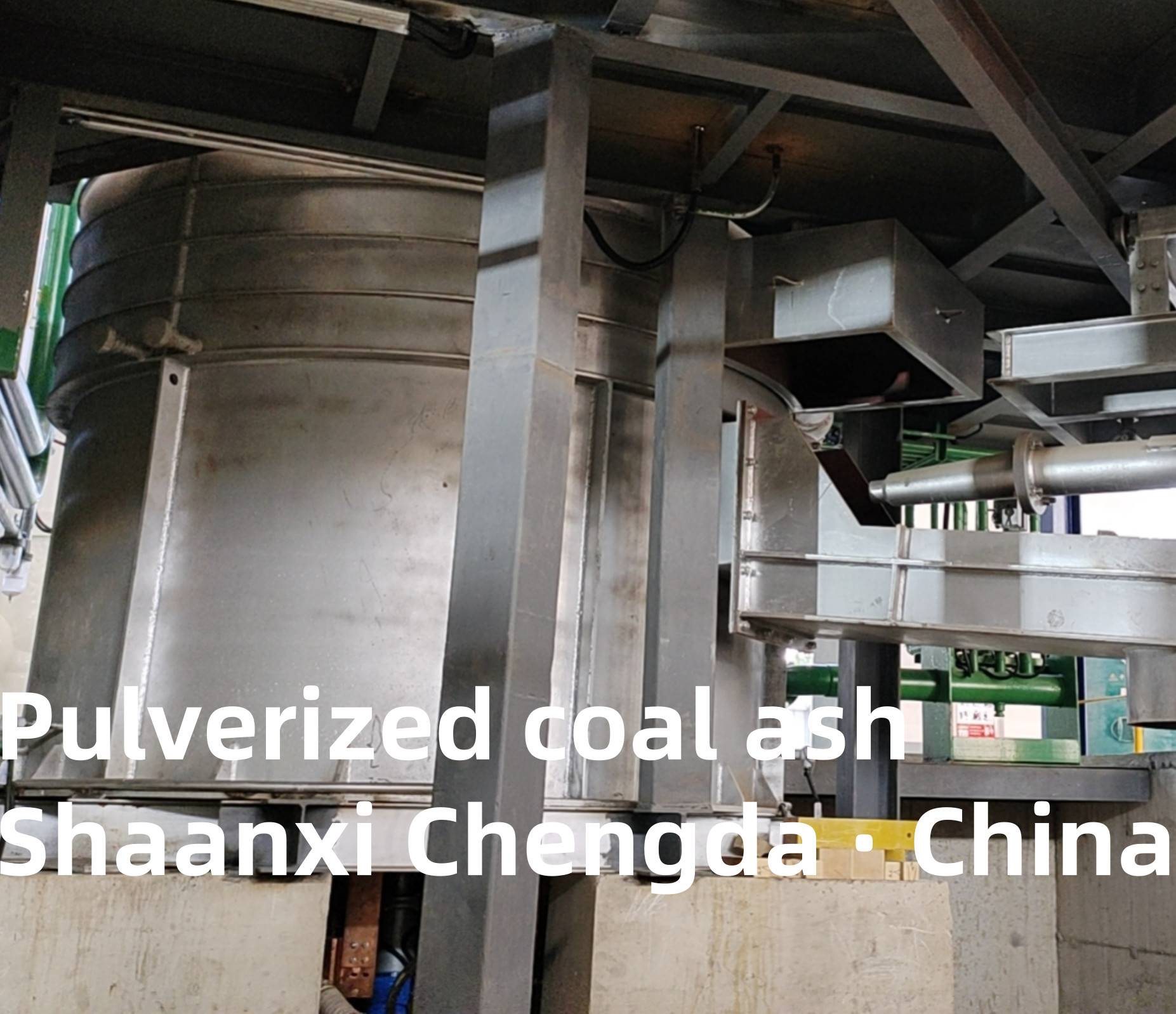

1. ร่างเตาอบ
ร่างเตาอบแบ่งออกเป็นสองส่วน: เปลือกบนและเปลือกล่าง

2. กล่องเตาอบ
หมวกเตาอบเย็นโดยน้ําท่อ

3อุปกรณ์ยกอิเล็กทรอนด์และแขนข้ามอิเล็กทรอนด์
อุปกรณ์ยกอิเล็กตรอนประกอบด้วยแขนข้ามอิเล็กตรอนและคอลัมน์

4. พลาตฟอร์มหมุน
พลาตฟอร์มหมุนของร่างกายเตาอบเป็นส่วนประกอบส่วนผสมผสานโครงสร้าง

5ระบบเครือข่ายสั้น
ระบบเครือข่ายสั้นถูกเชื่อมต่อโดยสตาร์ททองแดงที่ปลายจุดออกรองของแปลงเตาไฟฟ้า

6ระบบไฮดรอลิก
ระบบไฮดรอลิกประกอบด้วยอุปกรณ์ปั๊มไฮดรอลิก, เก็บเงิน, กลุ่มปั๊มควบคุมและส่วนประกอบอื่น ๆ

7ระบบน้ําเย็น
ระบบน้ําเย็นประกอบด้วยเครื่องวัดความดัน, เครื่องวัดอุณหภูมิ, วาล์วกระพริกและเครื่องระบายน้ํา

8ระบบเก็บและระบบส่งอากาศ

9. เครื่องสลักเหล็ก เครื่องสลัก
เหล็กและ slag ถูกเปิดโดยตรงโดยเครื่องปุ่ม และสับสลัดถูกเปิดโดยการแขวนชนิด
