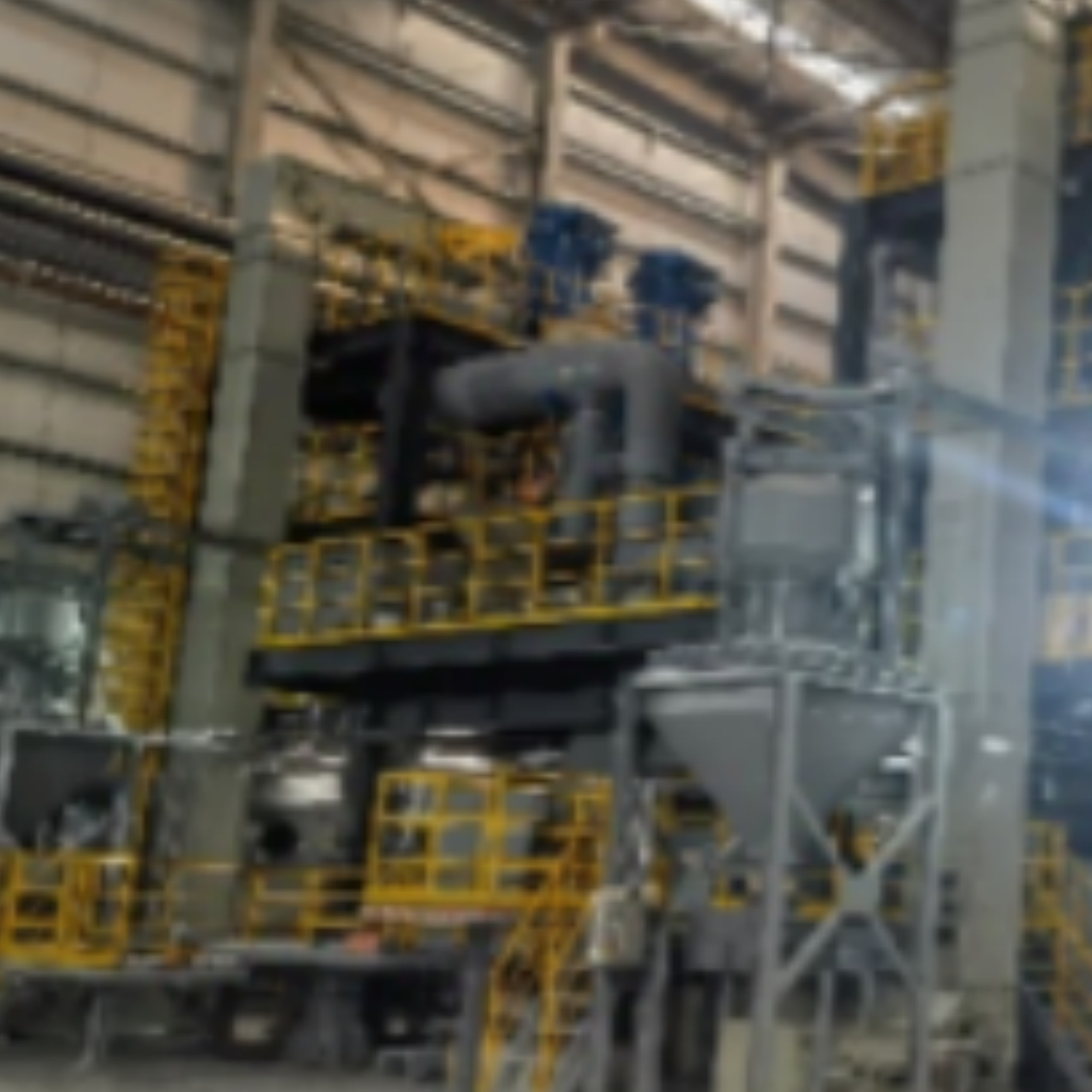

TOP1 อุปกรณ์การฟื้นฟูแมตเตอร์สามทางสําหรับโลหะมีค่า

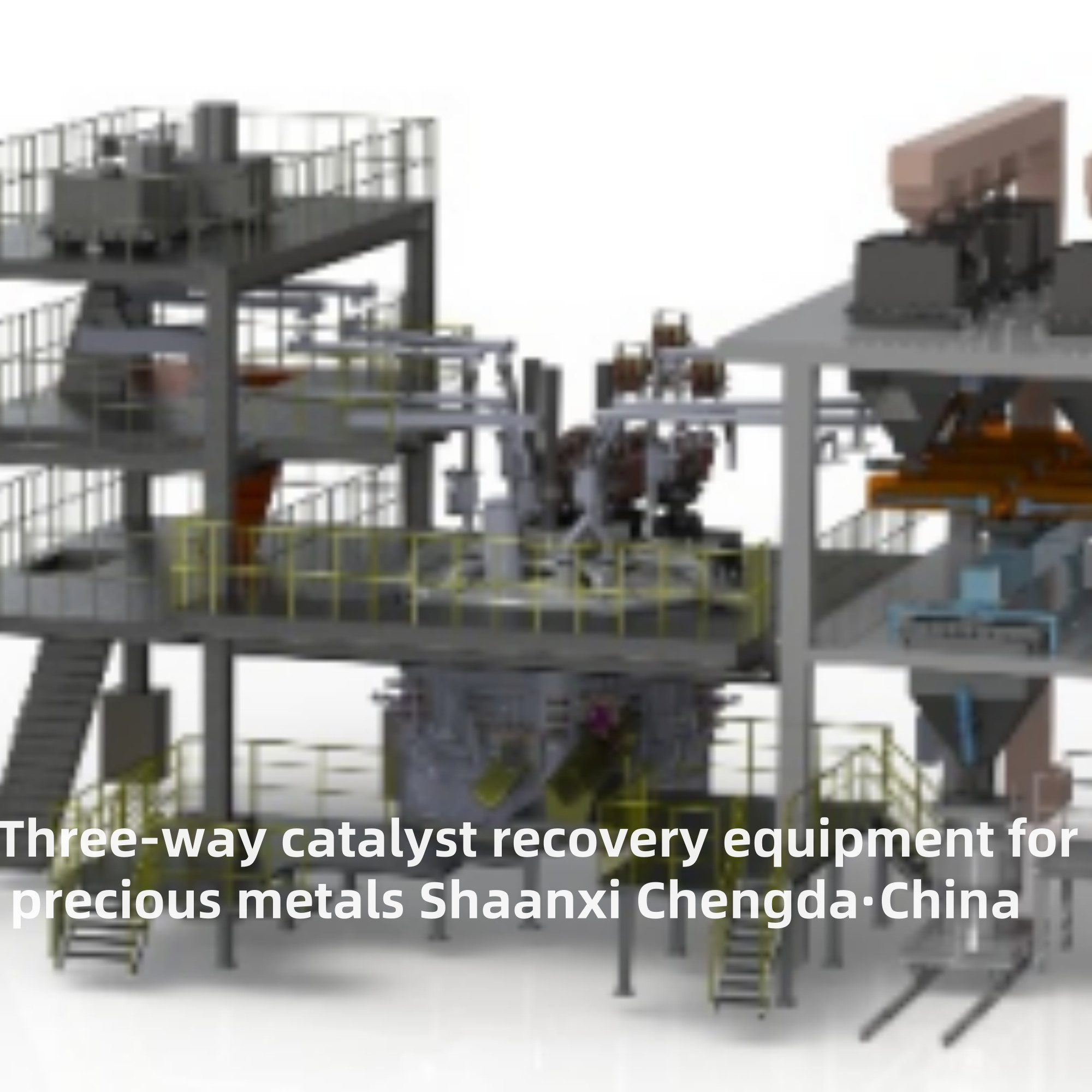

TOP1 อุปกรณ์การกู้คืนตัวเร่งปฏิกิริยาแบบสามทางสำหรับโลหะมีค่า

การประยุกต์ใช้อุปกรณ์:

  อุปกรณ์นี้ใช้เพื่อรับตะกรัน TBRC, ตัวเร่งปฏิกิริยาของเสีย, ฟลักซ์, โลหะผสม FeSi ฯลฯ จากส่วนบน และนำผลิตภัณฑ์ตะกรันจากขั้นตอนการถลุงเบื้องต้นมาแปรรูปใหม่เพื่อให้ได้อัตราการกู้คืนที่ดีที่สุด

ภาพรวมผลิตภัณฑ์และคุณสมบัติโครงสร้าง:

1) เลือกตัวเตาแบบคงที่, ฝาครอบเตาแบบกึ่งปิด;
2) ใช้แขนขวางนำไฟฟ้าแบบผสมทองแดง-เหล็กที่ระบายความร้อนด้วยน้ำเต็มรูปแบบ;
3) การออกแบบตาข่ายสั้นใช้การเชื่อมต่อสามเหลี่ยมอิเล็กโทรดสามเฟส ซึ่งมีการชดเชยตาข่ายสั้นที่ดี อิมพีแดนซ์ต่ำ สัมประสิทธิ์ความไม่สมดุลสามเฟสต่ำ ตัวประกอบกำลังไฟฟ้าสูง และมีผลในการประหยัดพลังงานอย่างมาก;
4) การใช้เทคโนโลยีสายเคเบิลระบายความร้อนด้วยน้ำใหม่และแผ่นทองแดงปลอม, การเชื่อมต่อสายเคเบิลระบายความร้อนด้วยน้ำและท่อทองแดงเลือกการเชื่อมต่อแบบปุ่ม ซึ่งสามารถลดความต้านทานการสัมผัสได้;
5) ใช้ล็อคไฮดรอลิกเต็มรูปแบบ การยกอิเล็กโทรดใช้การยกควบคุมวาล์วสัดส่วนไฮดรอลิก ร่วมกับการควบคุม PLC ปรับปรุงอัตราการทำงานของระบบอิเล็กโทรด;
6) การป้อนหลายจุดในเตา เพื่อให้ได้การกระจายตัวอย่างสม่ำเสมออย่างต่อเนื่อง การควบคุมปริมาณวัสดุอัตโนมัติ;
7) อิฐแมกนีเซีย-โครเมียม/อิฐอะลูมิเนียม-โครเมียมถูกนำมาใช้ในซับในเตา อิฐที่ก้นเตา อิฐที่ก้นโค้งและแนวตะกรัน และแจ็คเก็ตน้ำทองแดงใช้สำหรับการระบายความร้อนด้วยน้ำที่แข็งแกร่งที่แนวตะกรัน การออกแบบแจ็คเก็ตน้ำคู่ใช้ในแนวตะกรันเพื่อรับประกันอายุการใช้งานของวัสดุทนไฟในเตาอย่างมีประสิทธิภาพ (รับประกัน 2 ปีสำหรับผนังด้านข้างที่สัมผัสกับของเหลวหลอมเหลว รับประกัน 6 ปีสำหรับผนังด้านข้างที่ไม่สัมผัสกับของเหลวหลอมเหลว และรับประกัน 6 ปีสำหรับก้นเตา);

องค์ประกอบของอุปกรณ์:

  ระบบกลไกส่วนใหญ่ประกอบด้วยตัวเตาและแจ็คเก็ตน้ำทองแดง, ระบบระบายความร้อนด้วยอากาศที่ก้นเตา, ฝาครอบเตากึ่งปิด, ระบบยกอิเล็กโทรด, ระบบเก็บควัน, ระบบตาข่ายสั้น, ระบบไฮดรอลิก, ระบบน้ำหล่อเย็น, ระบบการปล่อย, สถานีผสม, ระบบสกัดเหล็กและตะกรัน, แพลตฟอร์มเหล็กปฏิบัติการ, แพลตฟอร์มเหล็กผสมและปล่อย, ซับในเตา ฯลฯ อุปกรณ์ไฟฟ้าส่วนใหญ่ประกอบด้วยหม้อแปลงไฟฟ้าเตาไฟฟ้า, สวิตช์เกียร์แรงดันสูง, อุปกรณ์ควบคุมแรงดันต่ำ และระบบควบคุมอัตโนมัติของเตาไฟฟ้า

1. ประเภทอุปกรณ์หลักและบทบาท

อุปกรณ์กระบวนการไพโรเมทัลเลอร์จิคัล (ประสิทธิภาพสูงสำหรับการดำเนินงานขนาดใหญ่)

• อุปกรณ์บดและเจียร: ขั้นแรก ตัวพาตัวเร่งปฏิกิริยาที่ใช้แล้ว (เซรามิกหรือโลหะ) จะถูกบดเป็นอนุภาคขนาดเล็ก (1-5 มม.) โดยเครื่องบดแบบขากรรไกร จากนั้นบดเป็นผงละเอียดโดยโรงสีลูกบอล ซึ่งช่วยเพิ่มการสัมผัสของอนุภาคโลหะมีค่า ทำให้เป็นรากฐานสำหรับการเกิดปฏิกิริยาในภายหลัง
• เตาหลอม: อุปกรณ์หลักของกระบวนการ โดยปกติจะใช้ เตาเหนี่ยวนำความถี่กลาง หรือ เตาเป่าด้านข้างที่เสริมออกซิเจน. โดยการเพิ่มฟลักซ์ (เช่น ซิลิกา หินปูน) และตัวสะสม (เช่น ทองแดงแมตต์หรือเหล็ก) จะทำให้ผงตัวเร่งปฏิกิริยาร้อนขึ้นถึง 1500-1600°C โลหะมีค่าจะละลายลงในตัวสะสมเพื่อสร้าง "ทองแดงแมตต์โลหะมีค่า" ในขณะที่ตัวพาจะสร้างตะกรัน (ซึ่งจะถูกปล่อยเป็นของเสียหลังจากการบำบัด)
• อุปกรณ์การกลั่นทองแดงแมตต์: ทองแดงแมตต์โลหะมีค่าจะได้รับการบำบัดเพิ่มเติมในเครื่องแปลงสภาพหรือเตาขั้วบวกเพื่อขจัดสิ่งเจือปน (เช่น กำมะถัน เหล็ก) ในที่สุด โดยการอิเล็กโทรไลซิสหรือการตกตะกอนทางเคมี จะได้รับแพลทินัม แพลเลเดียม และโรเดียมบริสุทธิ์

อุปกรณ์กระบวนการไฮโดรเมทัลเลอร์จิคัล (ความบริสุทธิ์สูง ใช้พลังงานต่ำ)

• เครื่องปฏิกรณ์การชะ: ถังปิดผนึก ทนต่อการกัดกร่อน (โดยปกติทำจากไทเทเนียมหรือ FRP) ผสมผงตัวเร่งปฏิกิริยากับสารชะ (เช่น อควา เรเจีย ก๊าซคลอรีน หรือน้ำยาที่ไม่ใช้ไซยาไนด์) และควบคุมอุณหภูมิ (60-90°C) และความเร็วในการกวน โลหะมีค่าจะละลายลงในสารละลาย ทำให้เกิด "สารละลายชะที่ตั้งครรภ์"
• อุปกรณ์แยกและทำให้บริสุทธิ์: รวมถึงคอลัมน์แลกเปลี่ยนไอออน ถังสกัดตัวทำละลาย และถังตกตะกอน ขจัดสิ่งเจือปน (เช่น อะลูมิเนียม ซิลิคอน) ออกจากสารละลายชะที่ตั้งครรภ์ก่อน จากนั้นใช้เรซินแลกเปลี่ยนไอออนหรือสารสกัดเพื่อแยกแพลทินัม แพลเลเดียม และโรเดียมทีละตัว ในที่สุด โดยการตกตะกอนและการเผาแคลซิเนชัน จะได้รับผงโลหะมีค่าที่มีความบริสุทธิ์สูง
• อุปกรณ์บำบัดน้ำเสีย: เนื่องจากไฮโดรเมทัลเลอร์จีใช้สารเคมี จึงต้องติดตั้งถังปรับสภาพ ถังตกตะกอน และตัวกรองคาร์บอนกัมมันต์ สิ่งนี้ทำให้มั่นใจได้ว่าน้ำเสียที่ปล่อยออกมาเป็นไปตามมาตรฐานสิ่งแวดล้อม หลีกเลี่ยงมลพิษทางเคมี

2. ตัวบ่งชี้ประสิทธิภาพหลัก

1. อัตราการกู้คืนโลหะมีค่า: ยิ่งสูงยิ่งดี อุปกรณ์ที่ใช้งานได้สามารถทำอัตราการกู้คืนได้มากกว่า 98% สำหรับแพลทินัม แพลเลเดียม และโรเดียม
2. ความเป็นมิตรต่อสิ่งแวดล้อม: อุปกรณ์ไพโรเมทัลเลอร์จิคัลต้องจับคู่กับเครื่องดักฝุ่นและหอคอยกำจัดกำมะถันเพื่อควบคุมการปล่อยควัน อุปกรณ์ไฮโดรเมทัลเลอร์จิคัลต้องมีระบบบำบัดน้ำเสียที่สมบูรณ์เพื่อหลีกเลี่ยงการรั่วไหลของน้ำยา
3. ระดับระบบอัตโนมัติ: อุปกรณ์อัตโนมัติสูง (พร้อมระบบควบคุม PLC) สามารถลดการทำงานด้วยตนเอง ปรับปรุงเสถียรภาพในการผลิต และหลีกเลี่ยงข้อผิดพลาดของมนุษย์ที่ส่งผลต่อประสิทธิภาพการกู้คืน

3. สถานการณ์การใช้งานทั่วไป

• ตลาดอะไหล่รถยนต์: ใช้โดยองค์กรรีไซเคิลเพื่อประมวลผล TWC ที่ใช้แล้วซึ่งเปลี่ยนจากรถยนต์ รถโดยสาร หรือรถบรรทุก
• โรงงานผลิตตัวเร่งปฏิกิริยา: ใช้เพื่อกู้คืนโลหะมีค่าจากตัวเร่งปฏิกิริยาที่มีข้อบกพร่องหรือของเสียจากการผลิต ลดการสูญเสียวัตถุดิบ
• การรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ของเสีย (WEEE): แบตเตอรี่รถยนต์ไฮบริดบางชนิดหรือตัวเร่งปฏิกิริยาอุตสาหกรรมยังมีโลหะมีค่า และอุปกรณ์นี้สามารถใช้สำหรับการกู้คืนเพิ่มเติม
