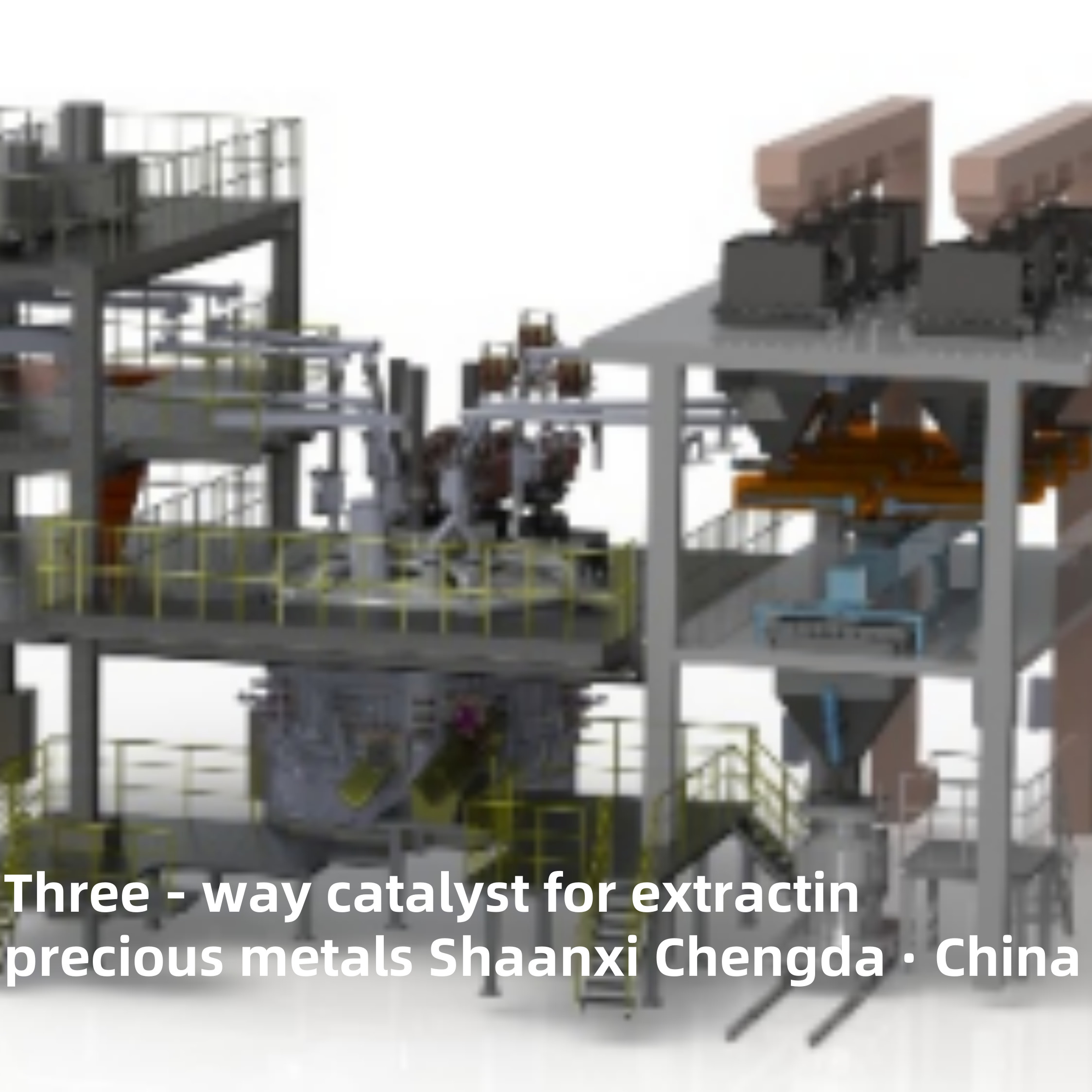

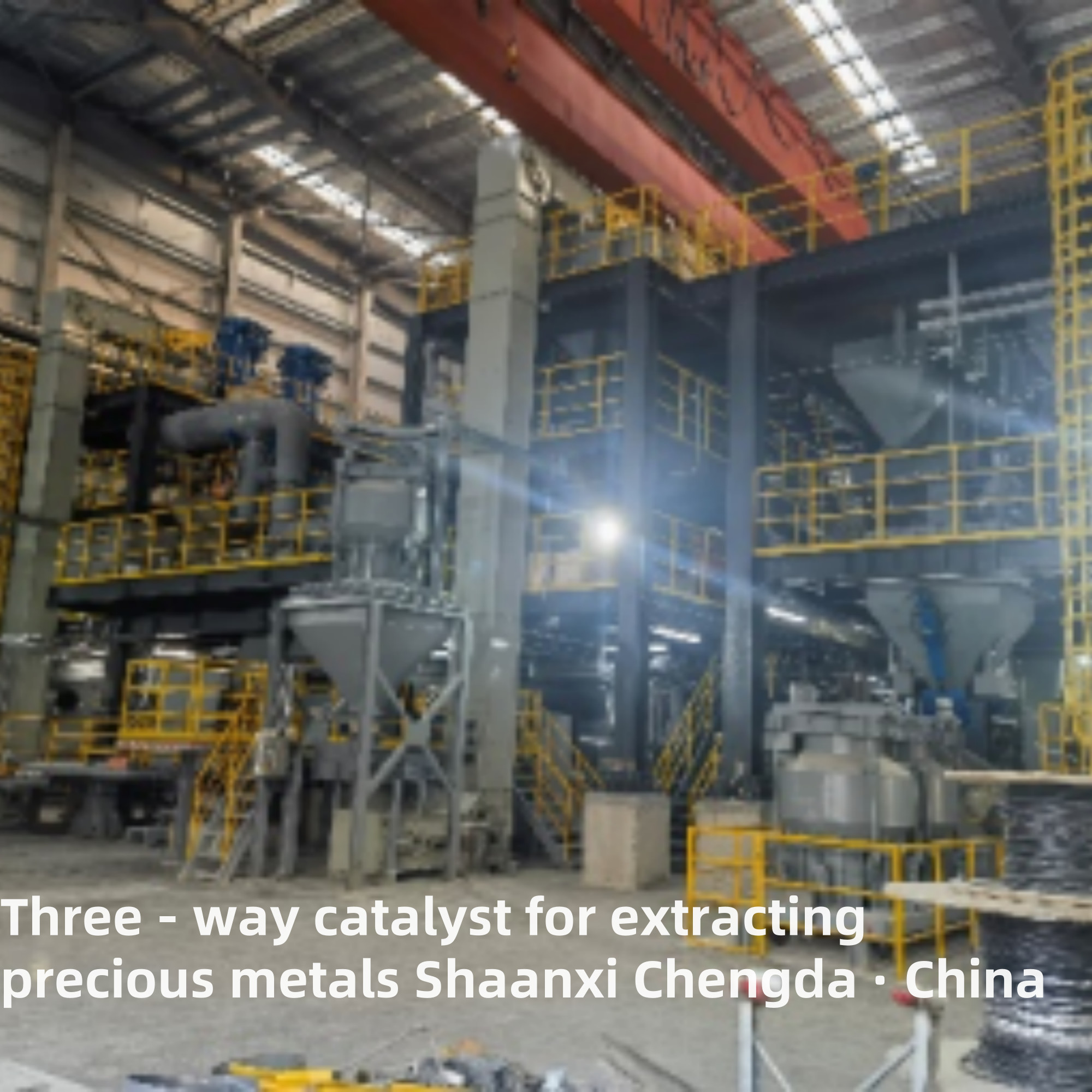

เครื่องกระตุ้นสามทางสําหรับการสกัดโลหะมีค่า ((ใหม่)

เครื่องกระตุ้นสามทางสําหรับการขุดเหมืองโลหะมีค่า

การใช้อุปกรณ์:

อุปกรณ์นี้ใช้ในการรับสลัก TBRC, แคตอลิสเตอร์ขยะ, แฟล็กซ์, สังกะสี FeSi ฯลฯ จากส่วนบนและแปรรูปผลิตภัณฑ์ slag จากขั้นตอนการละลายพื้นฐานเพื่อให้ได้อัตราการฟื้นฟูที่ดีที่สุด.

ลักษณะโครงสร้าง:

1) เลือกร่างเตาอบคงที่, ครอบเตาอบรวมครึ่งปิด;
2) ใช้แขนขั้วประกอบทองแดง-เหล็กที่เย็นด้วยน้ําเต็ม
3) การออกแบบเครือข่ายสั้นใช้วิธีการเชื่อมต่อสามเหลี่ยมอิเล็กทรอนด์สามเฟส ซึ่งมีการชําระค่าตอบแทนเครือข่ายสั้นที่ดี, อุปสรรคต่ํา, ตัวประกอบความไม่สมดุลสามเฟสต่ําปัจจัยพลังงานสูงและผลประกอบการประหยัดพลังงานที่สําคัญ;
4) การใช้เทคโนโลยีสายไฟฟ้าที่เย็นด้วยน้ําใหม่และชิงเกิลทองแดงโกหก, สายไฟฟ้าที่เย็นด้วยน้ําและสายเชื่อมท่อทองแดง การเลือกสายประเภทปุ่ม, ซึ่งสามารถลดความต้านทานการสัมผัส;
5) ใช้ล็อคไฮดรอลิกเต็ม, การยกอิเล็กทรอนด์ใช้การยกการควบคุมวาล์วสัดส่วนไฮดรอลิก, ร่วมกับการควบคุม PLC, ปรับปรุงอัตราการทํางานของระบบอิเล็กทรอนด์;
6) การให้อาหารหลายจุดในเตาอบ, เพื่อบรรลุการกระจาย uniform ต่อเนื่อง, การควบคุมอัตโนมัติของปริมาณของวัสดุ;
7) ผงมะกนีเซียโครม / ผงอลูมิเนียมโครม ใช้ในชั้นในเตาอบ, ผงที่ด้านล่างของเตาอบ, ผงที่ด้านล่างของโบคและสาย slag,และถุงน้ําทองแดงใช้สําหรับความเย็นของน้ําที่แข็งแรงที่สาย slag. The double water jacket design is used in the slag line to effectively guarantee the service life of the refractory materials in the furnace (2 years warranty for the side wall in contact with the molten liquid, การรับประกัน 6 ปีสําหรับผนังข้างที่ไม่สัมผัสกับของเหลวหลอม และการรับประกัน 6 ปีสําหรับด้านล่างของเตาอบ);

ภายใต้แผนภูมิการไหล:

ประกอบของอุปกรณ์:

ระบบเครื่องจักรกลประกอบด้วยส่วนใหญ่คือ ร่างเตาอบและถุงน้ําทองแดง ระบบเย็นอากาศด้านล่างเตาอบ กล่องเตาอบครึ่งปิด ระบบยกอิเล็กทรอร์ด ระบบเก็บควันระบบตาข่ายสั้นระบบไฮดรอลิก ระบบน้ําเย็น ระบบบลานก์ สถานีผสม ระบบการสกัดเหล็กและ slag ระบบการทํางานพลาตฟอร์มเหล็ก พลาตฟอร์มผสมและบลานก์เหล็ก แผ่นผนังเตาอบ เป็นต้นอุปกรณ์ไฟฟ้าประกอบโดยหลักๆด้วย เครื่องแปลงเตาไฟฟ้า, เครื่องสลับความดันสูง, อุปกรณ์ควบคุมความดันต่ําและระบบควบคุมอัตโนมัติของเตาไฟฟ้า
